Page 11

2
4.3. Serrage avec rail de guidage
4.3.1 Fixation dans la rondelle d’écartement
4.3.2 Fixation avec 2 vis pour rainure en T 12 mm
et 14 mm (compris dans la livraison)
S
logement pivotant, position libre
S
sécurité et protection contre l’entraînement et le
soulèvement de l’étau
4.5. Serrage sur surface latérale (possible de
chaque côté)
BSS
en ”modèle étroit” seulement
4.4. Serrage avec brides (pour les séries)

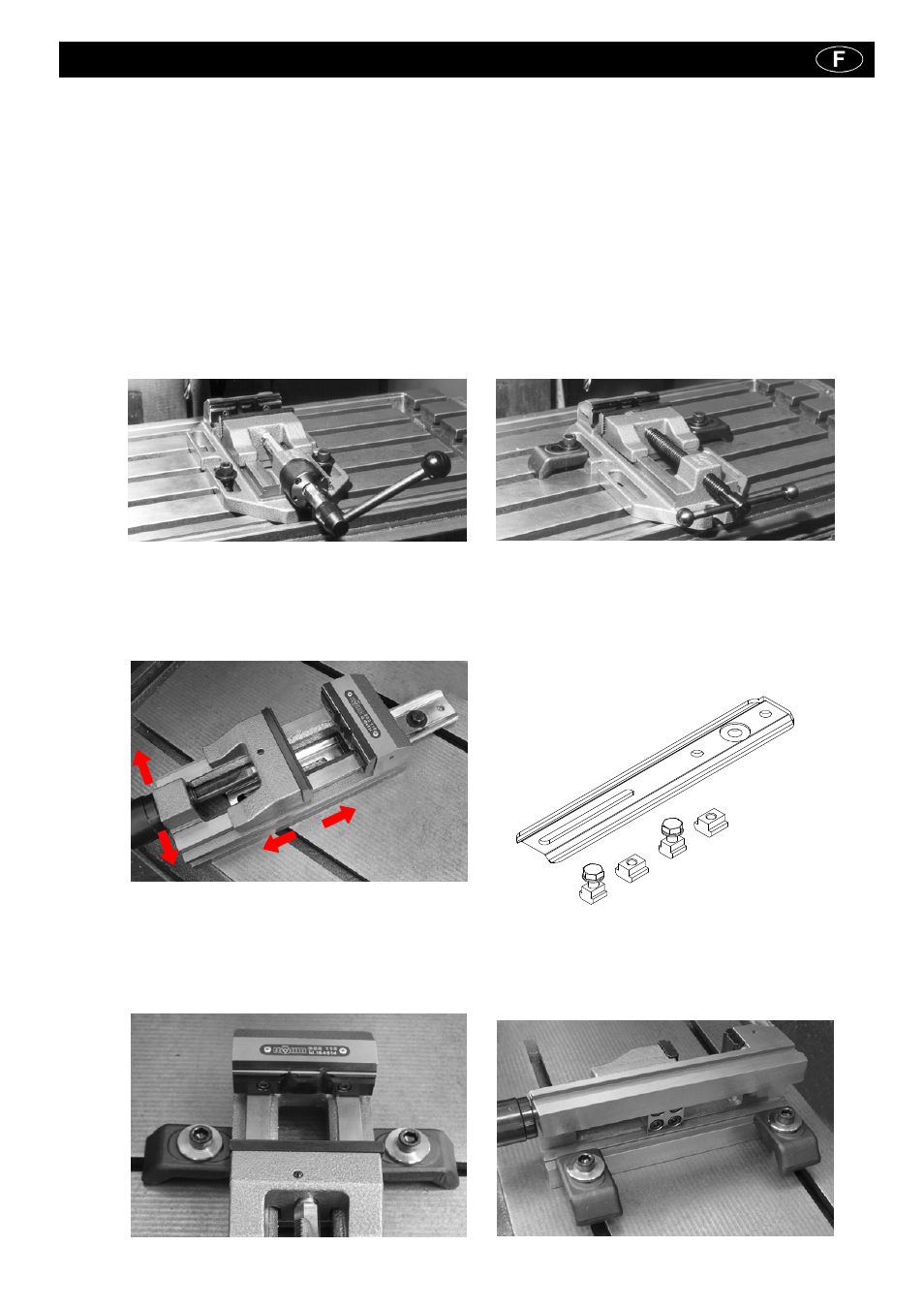

4. Serrage des l’étaux des perçeuses BOF et BSS
4.1. Serrage avec vis de fixation
(utiliser des vis de la classe
de résistance 8.8 au minimum)
S
Contrôler si la table de machine et la partie
inférieure de l’étau ne comportent pas de rugo-
sités ou de micro-copeaux et éventuellement les
enlever.
S
Ne pas endommager les surfaces de l’étau.
S
L’étau doivent reposer à plat sur toute la surface.
S
Disposer les éléments de fixation à plusieurs en-
droits de façon à réaliser une liaison la plus rigide
possible entre la table de machine et l’étau.
S
Pour la fixation des rainures sont prévues,
voir 4.1 -- 4.2
4.2. Serrage avec griffes de serrage
