ENSAMBLAJE
Proceso:
• Coloca los (2) Paneles Posteriores con el reborde hacia
arriba, como se muestra.
(Usa el material del empaque para evitar rayones).
• Ensambla los (2) Paneles Posteriores usando (3)
Tornillos de Cabeza Redondeada de 1/4-20 x 3/4"
y (3) Tuercas de Brida Dentada de 1/4-20 a través
de los rebordes.
• Aprieta con la mano.
Elementos necesarios:
Tornillo de Cabeza Redondeada de 1/4-20 x 3/4"
(Cant.: 3)
Tuerca de Brida Dentada de 1/4-20 (Cant.: 3)
Panel Posterior (Cant.: 2)
Elementos necesarios:
Tornillo de Cabeza Redondeada de 1/4-20 x 3/4"
(Cant.: 4)
Tuerca de Brida Dentada de 1/4-20 (Cant.: 4)
Parte Lateral (Cant.: 2)
Proceso:
• Ensambla los (2) Paneles Laterales usando (2) Tornillos
de Cabeza Redondeada de 1/4-20 x 3/4" y (2) Tuercas
de Brida Dentada de 1/4-20 en los orificios centrales de
cada lado. Deja abiertos los orificios del extremo para el
ensamblaje posterior.
• Aprieta con la mano.
Panel Posterior
Tuerca
Tuerca
Tornillo
Tornillo

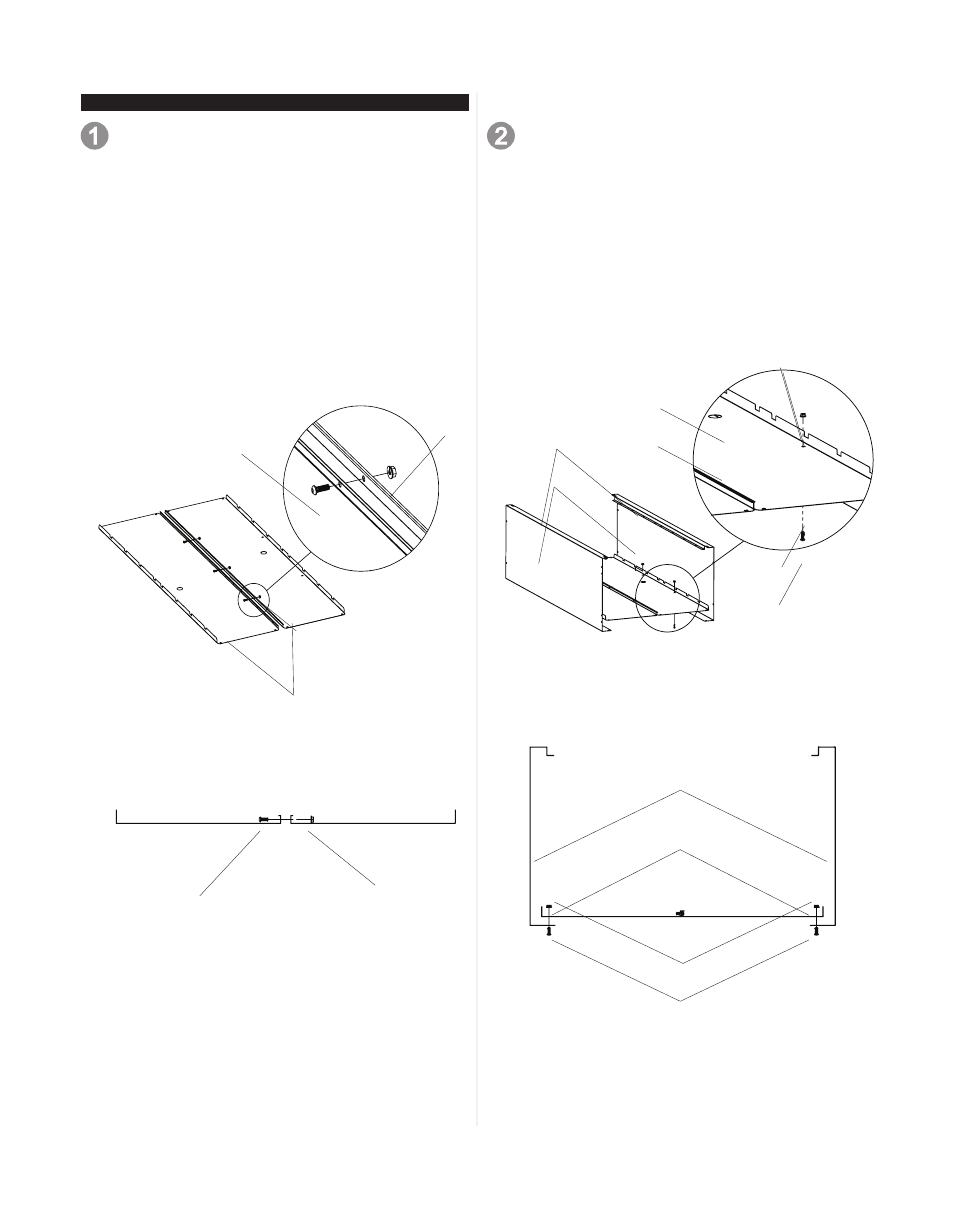

Figura 2
Panel Lateral
Tuerca
Tornillo
Tornillos
Figura 1
Figura 1.1
Tuerca
Paneles Laterales
Paneles
Posteriores
3
