FR - F
rançais - M
anuel d'instruc
tions
4
En ce qui concerne le réglage des récepteurs, se
reporter au manuel d'utilisation correspondant.
L'armoire rack peut également être alimentée à 24Vac
au moyen de la borne prévue en cas d'utilisation
d'anciens modèles de récepteurs lesquels ne pouvant
être alimentés à 12Vdc. Il est alors nécessaire de
disposer d'une alimentation 24Vac - 40VA

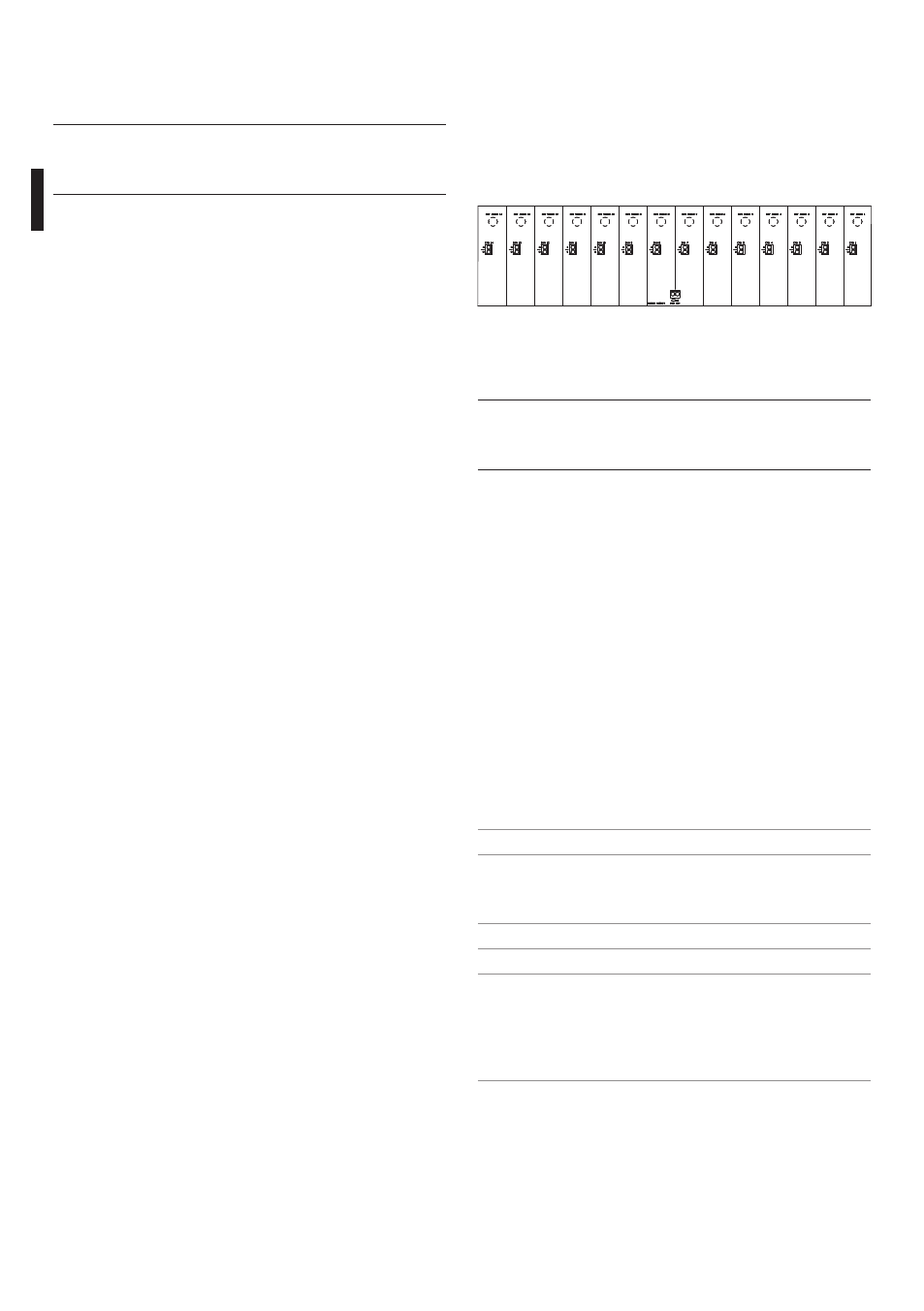

Fig. 01 Fond postérieur.
7 Élimination des déchets
n Ce symbole et le système de recyclage ne
sont appliqués que dans les pays UE et non
dans les autres pays du monde.
Votre produit est conçu et fabriqué avec des matèriels
et des composants de qualité supérieure qui peuvent
être recyclés et réutilisés.
Ce symbole signifie que les équipements électriques
et électroniques en fin de vie doivent être éliminés
séparément des ordures ménagères.
Nous vous prions donc de confier cet équipement à
votre Centre local de collecte ou Recyclage.
Dans l’Union Européenne, il existe des systèmes
sélectifs de collecte pour les produits électriques et
électroniques usagés.
8 Données techniques
8.1 Mécanique
Dimensions (WxHxL): 483x134x226mm (19inx3U/84TE)
Poids net: 2.5kg (3.9kg, rack comprenant 14 TWRR2)
8.2 Électrique
Alimentation: 12/24Vac
Consommation: 30W
Alimentation à gamme étendue fournie : IN 100-240Vac
- OUT 12Vdc, 47/63Hz, 2A (fournie avec 3 câbles de
connexion réseau)
8.3 Environnement
Intérieur
5 Préparation du produit
en vue de l’utilisation
h Toute modification non approuvée
expressément par le fabricant entraînera
l’annulation de la garantie.
5.1 Contenu et déballage
Lors de la livraison du produit, vérifier que
l’emballage est en bon état et l’absence de tout signe
évident de chute ou d’abrasion.
En cas de dommages évidents, contacter
immédiatement le fournisseur.
Conserver l’emballage en cas de nécessité
d’expédition du produit pour réparation.
Contrôler que le contenu correspond à la liste
matériel indiquée ci-dessous:
• 1 armoire rack montée avec panneau postérieur
• 28 guides cartes
• 13 façades aveugles
• 1 alimentation à gamme étendue
• Manuel d'instructions
5.2 Élimination sans danger des
matériaux d’emballage
Le matériel d’emballage est entièrement composé
de matériaux recyclables. Le technicien chargé de
l’installation est tenu de l’éliminer conformément aux
dispositions en matière de collecte sélective et selon
les normes en vigueur dans le pays d’utilisation.
En cas de dysfonctionnement et de retour de
matériel, il est conseillé d’utiliser l’emballage original
pour le transport.
6 Configuration
6.1 Connexions
Installer les récepteurs TWRR2 dans leur
emplacement respectif et monter les guides-cartes
(maximum de 14 récepteurs par armoire). Monter les
façades aveugles aux emplacements vides.
Connecter les câbles coaxiaux provenant des
moniteurs sur le panneau postérieur à hauteur des
connecteurs BNC.
Connecter les câbles à paires torsadées provenant
des transmetteurs sur le panneau postérieur à
hauteur des bornes identifiées comme A et B. Insérer
la fiche d'alimentation.
