IT - I
taliano - M
anuale di istruzioni
4
Per la regolazione dei ricevitori far riferimento al
corrispondente manuale d’uso.
Il cestello rack può essere alimentato anche a 24Vac
con l’apposito morsetto, questo nel caso di utilizzo
di ricevitori vecchio modello che non è possibile
alimentare a 12Vdc. In questo caso occorre procurasi
una alimentazione 24Vac - 40VA.

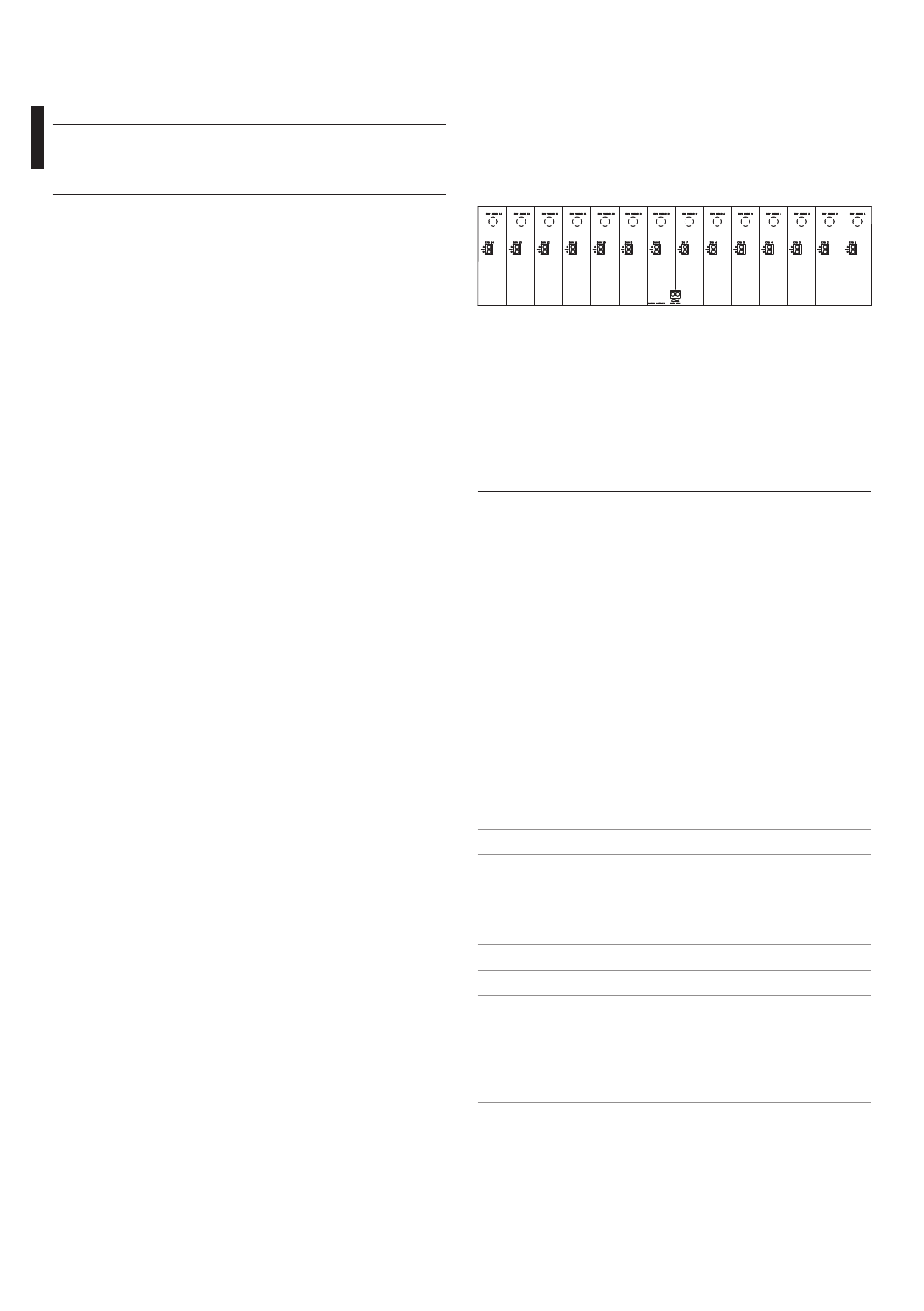

Fig. 01 Fondo posteriore.
7 Smaltimento dei rifiuti
n Questo simbolo e il sistema di riciclaggio
sono validi solo nei paesi dell'EU e non
trovano applicazione in altri paesi del
mondo.
Il vostro prodotto è costruito con materiali e
componenti di alta qualità, che sono riutilizzabili o
riciclabili.
Prodotti elettrici ed elettronici che portano questo
simbolo alla fine dell'uso devono essere smaltiti
separatamente dai rifiuti casalinghi.
Vi preghiamo di smaltire questo apparecchio in un
Centro di raccolta o in un'Ecostazione.
Nell'Unione Europea esistono sistemi di raccolta
differenziata per prodotti elettrici ed elettronici.
8 Dati tecnici
8.1 Meccanica
Dimensioni (WxHxL): 483x134x226mm (19inx3U/84TE)
Peso unitario: 2.5kg (3.9kg, rack completo con 14
TWRR2 )
8.2 Elettrico
Alimentazione: 12/24Vac
Consumo: 30W
Alimentatore wide range fornito: IN 100-240Vac - OUT
12Vdc, 47/63Hz, 2A (fornito con 3 cavi di collegamento
rete)
8.3 Ambiente
Interno
5 Preparazione del
prodotto per l'utilizzo
h Qualsiasi cambiamento non espressamente
approvato dal costruttore fa decadere la
garanzia.
5.1 Contenuto e disimballaggio
Alla consegna del prodotto verificare che l'imballo
sia integro e non abbia segni evidenti di cadute o
abrasioni.
In caso di evidenti segni di danno all'imballo
contattare immediatamente il fornitore.
Conservare l'imballo nel caso sia necessario inviare il
prodotto in riparazione.
Controllare che il contenuto sia rispondente alla lista
del materiale sotto indicata:
• 1 cestello rack montato con pannello posteriore
• 28 guida scheda
• 13 frontalini ciechi
• 1 alimentatore wide range
• Manuale di istruzioni
5.2 Smaltimento in sicurezza dei
materiali di imballaggio
I materiali d'imballo sono costituiti interamente da
materiale riciclabile. Sarà cura del tecnico installatore
smaltirli secondo le modalità di raccolta differenziata
o comunque secondo le norme vigenti nel Paese di
utilizzo.
Si ricorda comunque che in caso di ritorno di
materiale con malfunzionamenti è consigliato
l'imballaggio originale per il trasporto.
6 Configurazione
6.1 Collegamenti
Inserire i ricevitori TWRR2 nei rispettivi slot montando
i guida-schede (fino a un massimo di 14 ricevitori
per cestello). Montare i frontalini ciechi nei posti non
occupati dei ricevitori.
Collegare i cavi coassiali provenienti dai monitor sul
pannello posteriore in corrispondenza dei connettori
BNC.
Collegare i doppini twistati provenienti
dai trasmettitori sul pannello posteriore in
corrispondenza dei morsetti indicati con A e B.
Inserire il jack di alimentazione.
