DE - D
eutsch - B
edienungslanleitung
13
9.1 Übersicht über die Tasten
und LEDs

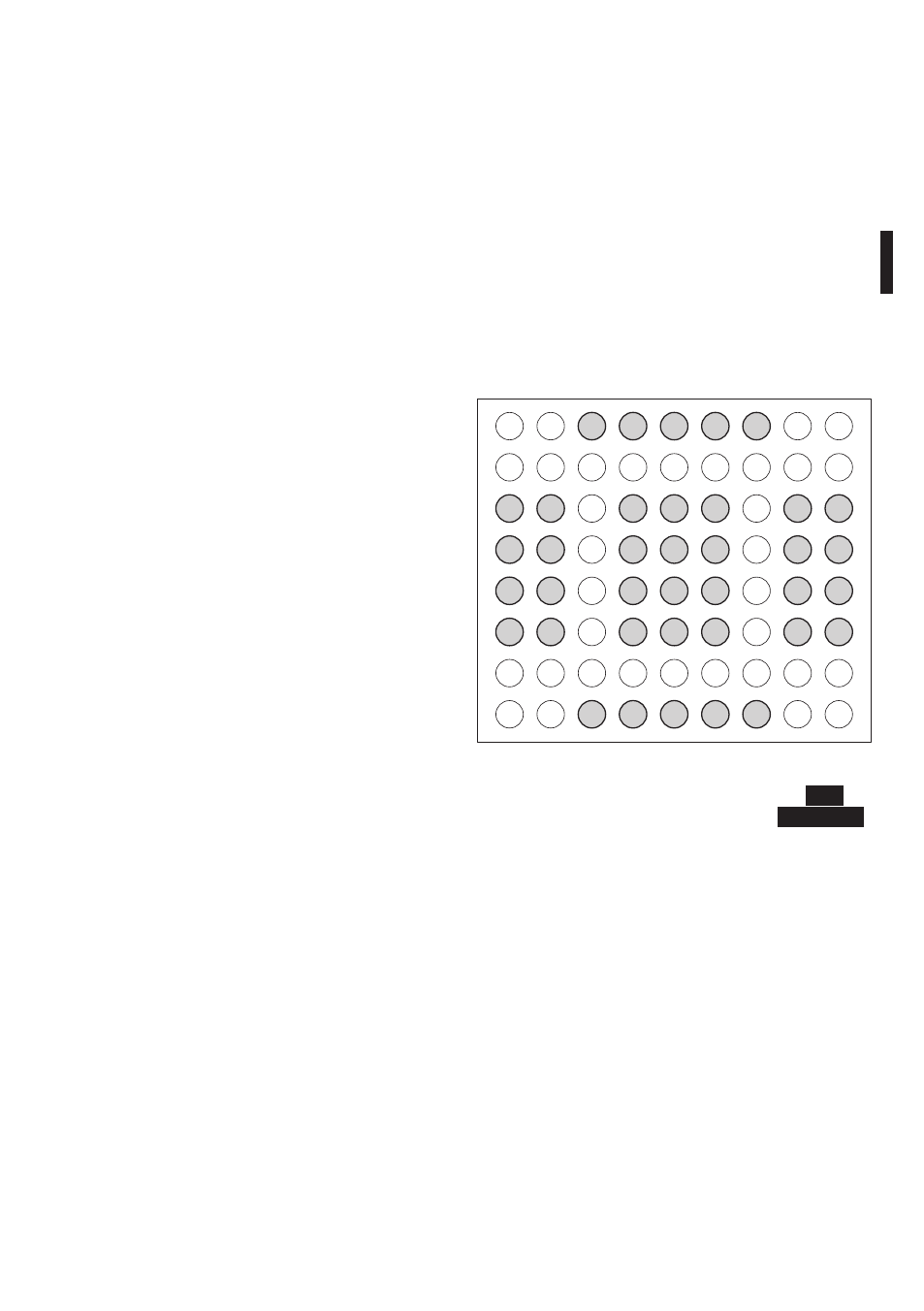

Die DCZ-Tastatur verwaltet 72 Tasten und die
zugehörigen LEDs (8 Zeilen mit je 9 Spalten).
Unabhängig von der Anzahl der tatsächlich
verfügbaren und vom Anwender verwendbaren
Tasten ist jede Koordinate Taste/LED stets durch die
gleichen 2 Ziffern gekennzeichnet: Zeile (1..8) und
Spalte (1..9).
Nach dem Drücken und Loslassen einer Taste wird
ein Wert übertragen, der aus einer Lookup-Tabelle
ermittelt wird.
Die Standardwerte der Lookup-Tabelle entsprechen
den logischen Koordinaten der einzelnen Tasten:
11
21
31
41
51
61
71
81
12
22
32
42
52
62
72
82
13
23
33
43
53
63
73
83
14
24
34
44
54
64
74
84
15
25
35
45
55
65
75
85
16
26
36
46
56
66
76
86
17
27
37
47
57
67
77
87
18
28
38
48
58
68
78
88
19
29
39
49
59
69
79
89
Fig. 07
Beispiel: Auf der DCZ-Tastatur wird die Taste ESC
standardmäßig durch Code 13, die Taste MONITOR
durch den Code 14, etc. dargestellt.
Wenn die Tastatur um 180° gedreht wird, wird die
Konfiguration unverändert beibehalten und es ist
keinerlei Änderung in der PC-Applikation notwendig.
Durch Ändern des Wertes, der jeder Taste in der
Lookup-Tabelle zugeordnet ist, kann die Funktion der
Taste neu bestimmt werden, wobei auch Tasten mit
dem gleichen Wert möglich sind.
9 VCOM-Kommunikations-
protokoll
Im VCOM-Modus kommuniziert die Tastatur mit dem
PC über ein vereinfachtes ASCII-Protokoll. Dabei
werden druckbare Zeichen übertragen; eventuelle
Ziffern werden als Zeichenketten (nicht als dezimale
oder hexadezimale Bytes) übertragen.
Hardware- oder Software-Kommunikationsflüsse
werden nicht verwaltet.
Die PC-Applikation muss die serielle Schnittstelle
der angeschlossenen Tastatur öffnen (Baudrate und
Konfiguration des seriellen Anschlusses spielen hier
keine Rolle) und über diesen Kanal Daten senden/
empfangen.
Auf jeden am PC gegebenen Befehl reagiert die
Tastatur mit einer Acknowledge-Meldung. Die über
die Tastatur übertragenen Meldungen erfordern
keine Bestätigung (Acknowledge) seitens der PC-
Applikation.
