FR - F
rancais - M
anuel d'instruc
tions
5
Passer le fil du chauffage sous le chariot
pour la fixation de la caméra.
Insérer le connecteur à 2 pôles placé en
bout de câble dans son emplacement sur le
circuit d’appui, indiqué par J3 HEATER.
J2 - OUT
J1 - IN
J5 - Camera
OUT
J8 - Ventilateur
J3 - Chauffage
J7 - Alimentation
SW1 - Alarme anti-ouverture
J2 - Borne
Fig. 04
Replacer la glissière d’appui interne
et fermer le caisson.
h Dans le circuit, il est aussi possible de
prélever l’alimentation pour une caméra.
En alimentant le circuit à partir d’une
source externe, il faut faire attention au
type de tension utilisée et adopter, selon
les exigences, le kit d’alimentation correct.
6.1.4 Installation de
l’alimentateur pour caméra
h Pas utilisable pour les caissons équipés
de système essuie-glace installé.
Cette section décrit comment installer
l’option alimentateur à l’intérieur du caisson.
Les alimentateurs qui peuvent être installés
sont de 2 catégories selon les exigences.
Un modèle peut avoir une tension
d’entrée allant de 100-240Vac avec une
tension en sortie égale à 12Vdc, 1A.

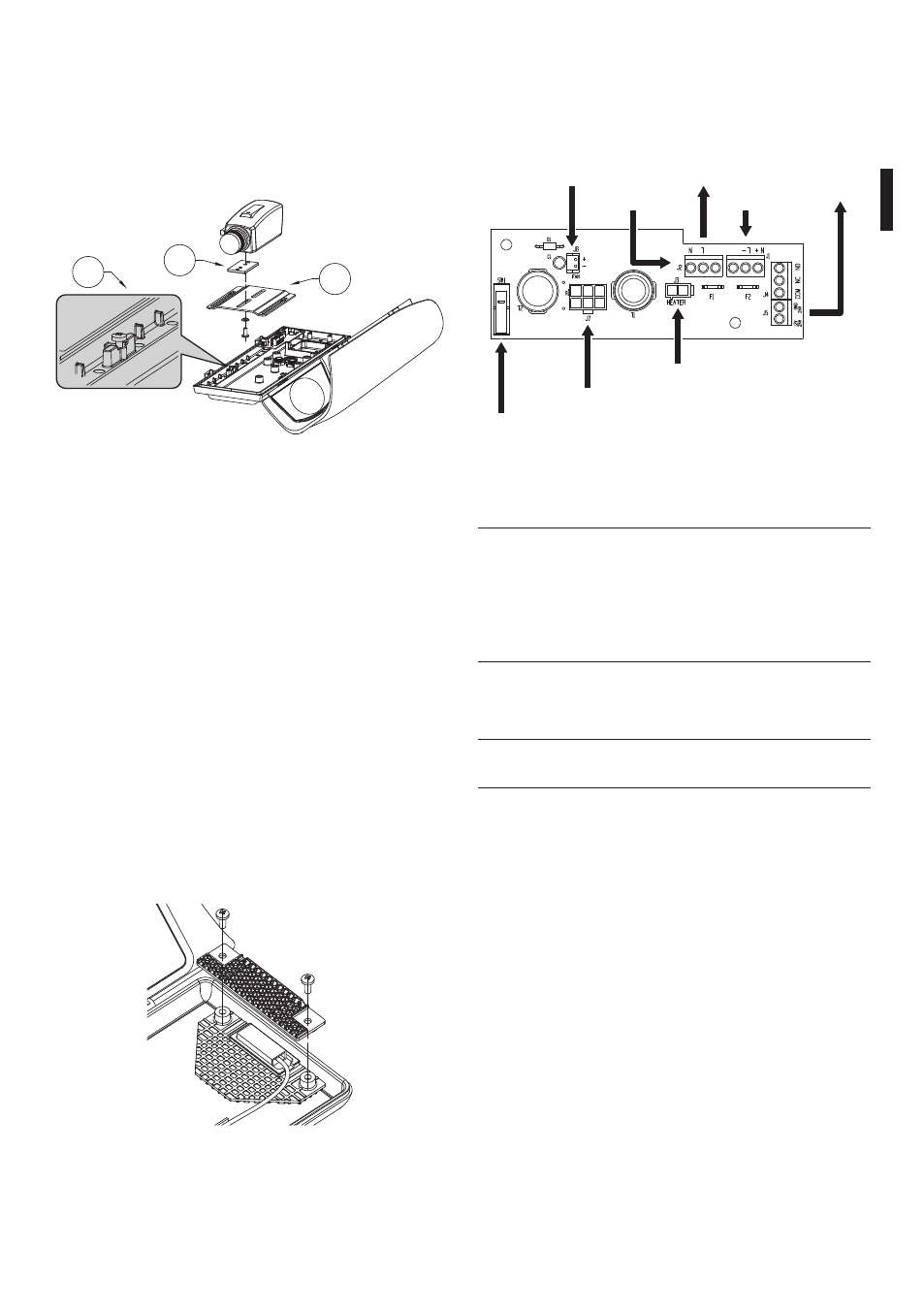

Extraire la glissière interne d’appui en dévissant
partiellement les vis de fixation (01). Déplacer la
glissière en la faisant glisser jusqu’à ce que les trous
coïncident avec les vis de blocage de celle-ci (02).
Fixer la caméra avec la vis de 1/4". Si nécessaire,
utiliser les entretoises fournies pour placer de
façon correcte la caméra et l’optique (03).
01
03
02
Fig. 02
Replacer la glissière interne en fixant
les vis précédemment desserrées.
Fermez le caisson.
6.1.3 Installation du chauffage
Cette section décrit comment installer l’option
chauffage dans les caissons qui n’en sont pas
équipés. Le chauffage peut être fourni avec des
tensions de travail de 12Vdc/24Vac ou 115/230Vac
et comprend, selon la tension d’utilisation, la
résistance de chauffage précâblée, les dissipateurs
métalliques et les vis pour la fixation du kit.
Ouvrir le caisson selon les instructions décrites
précédemment. Fixer le kit de chauffage aux
points prédisposées sur le corps du caisson.
La résistance précâblée doit être placée entre
les 2 dissipateurs avant la fixation pour en
garantir le contact et assurer de cette façon
une bonne diffusion de la chaleur.
Fig. 03
