IT - I
taliano - M
anuale di istruzioni
6
La pressione massima dell’aria da fornire alla
barriera d’aria è di 2,5 BAR. I seguenti dati
sperimentali forniscono il consumo d’aria utile per il
dimensionamento del compressore.
PRESSIONE ARIA
COMPRESSA [bAR]
CONSuMO bARRIERA
D’ARIA [M3/H]
1 7
1.5 10
2 12
2.5 14
Tab. 01
6.1.5 Riscaldamento
Alcuni modelli della custodia NXM sono dotati di
riscaldamento normale e doppio.
Fig. 12
Fig. 13
7 Manutenzione e pulizia
7.1 Pulizia del vetro e delle parti
in plastica (PC)
Si consigliano saponi neutri diluiti con acqua o
prodotti specifici per la pulizia delle lenti degli
occhiali con l’utilizzo di un panno morbido.
g h Sono da evitare alcool etilico,solventi,
idrocarburi idrogenati, acidi forti e alcali.
L’utilizzo di detti prodotti danneggia in
modo irreparabile la superficie trattata.

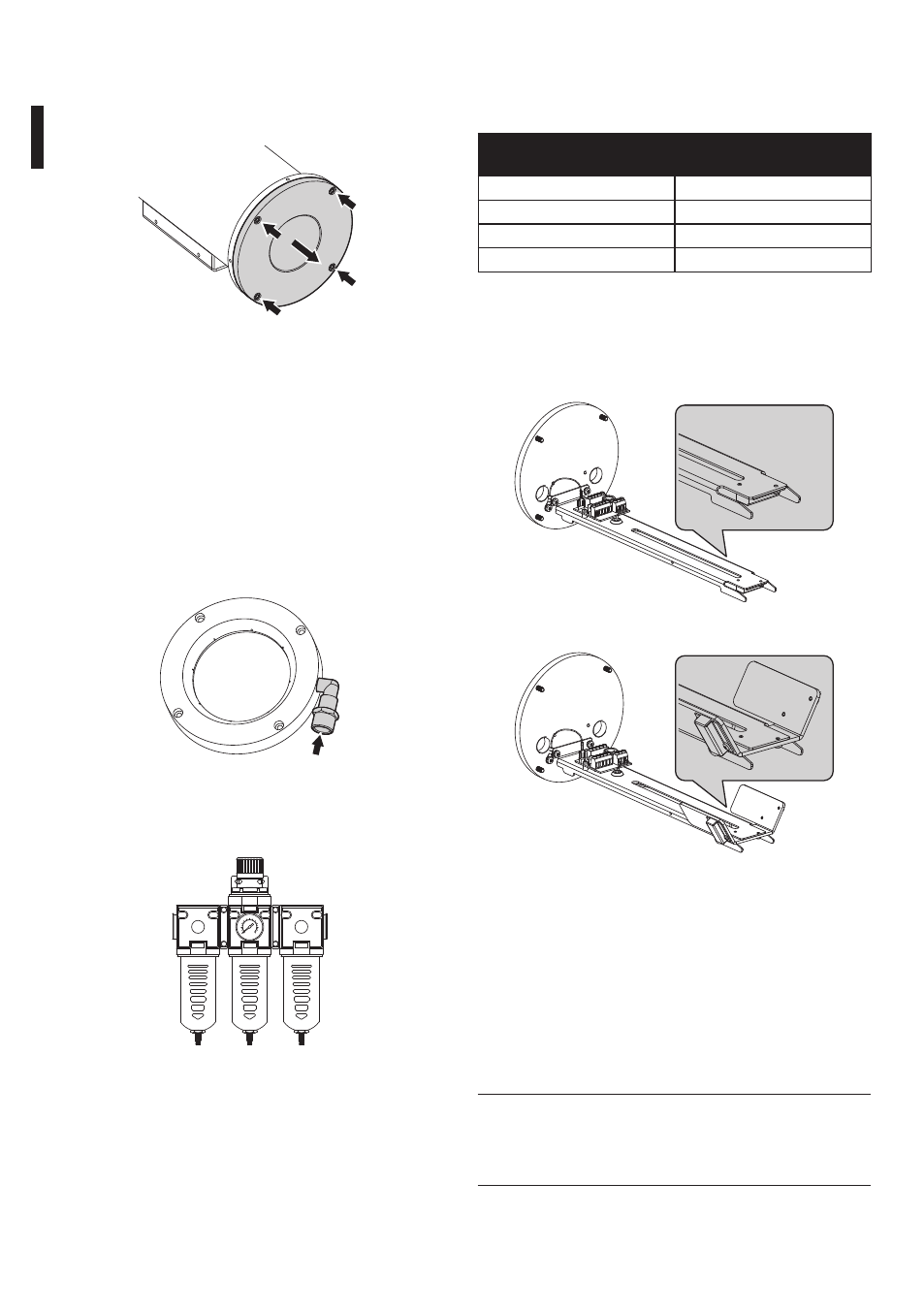

6.1.4 Installazione barriera d’aria
Svitare le viti poste sul fondo anteriore della custodia
utilizzando la chiave esagonale in dotazione. Togliere
la flangia anteriore ed il vetro standard.
Fig. 09
Inserire il vetro temperato nella sede della barriera
d’aria dopo aver posizionato correttamente le
guarnizioni di tenuta. Le guarnizioni presenti sul
frontale della custodia sono 3.
Chiudere il frontale della custodia prestando
attenzione a non danneggiare le guarnizioni di
chiusura (assicurarsi che siano correttamente inserite
nelle proprie sedi).
Innestare il tubo dell’aria compressa nell’apposito
raccordo da 1/4” GAS presente sulla barriera d’aria.
Fig. 10
Si consiglia l’utilizzo del gruppo filtri opzionale per la
pulizia dell’aria compressa.
Fig. 11 NXFIGRU.
