Systeem aansluitingen
Eerst moet u het uitgangsvermogen van uw versterker controleren. Als dit hoger is dan het
opgegeven ingangsvermogen van de subwoofer, kunt u of het aantal subwoofers ver-
groten totdat het vermogen per subwoofer lager uitkomt dan het opgegeven ingangsver-
mogen, of u kunt de versterker bijregelen. Als u meer vermogen op de subwoofer zet dan
het aangegeven ingangsvermogen leidt tot ruis en/of schade. Ook moet u, als u meerdere
subwoofers gebruikt, letten op de totale impedantie. Verander het patroon waarin de luid-
sprekers aangesloten zijn, afhankelijk van de impedantiewaarde die de versterker aankan.

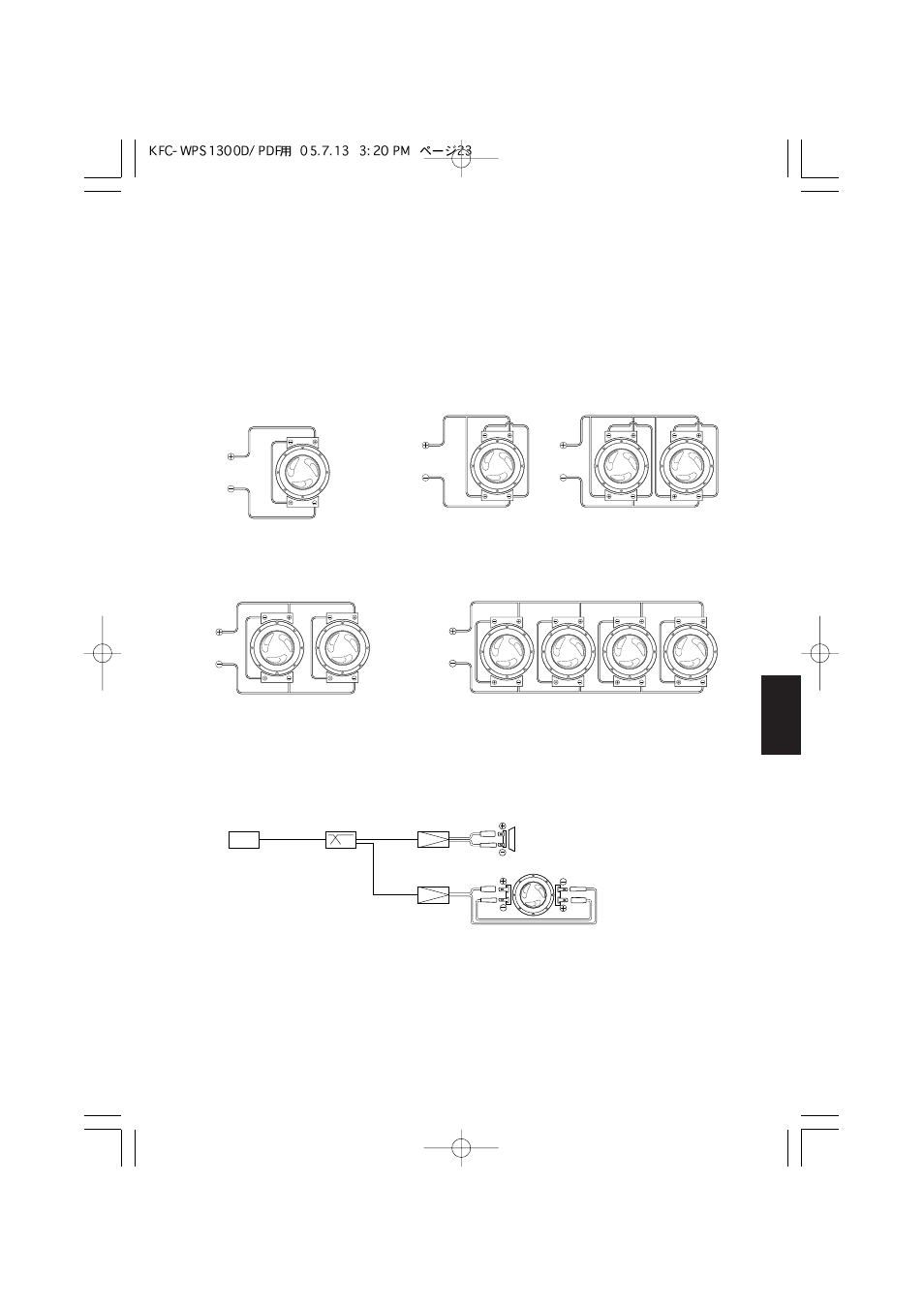

Afb. 3
■
Serieschakeling
■
Parallelschakeling
Afb. 5 Afb. 6
■
Serieparallelschakeling
Afb. 4
R = 6 Ω
R = 3 + 3 = 6
Ω
3 Ω
3 Ω
R = 1,5 Ω R = 0,75 Ω
3 Ω
3 Ω
3 Ω
3 Ω
3 Ω
3 Ω
R = ——— = 1,5 Ω
1 1
— + —
3 3
1
1 1 1 1
— + — + — + —
3 3 3 3
1
R = ——————— = 0,75 Ω
R = 3 Ω
3 Ω
3 Ω
3 Ω
3 Ω
R = ——— = 3 Ω
1 1
— + —
6 6
1
R = 1,5 Ω
3 Ω
3 Ω
3 Ω
3 Ω
3 Ω
3 Ω
3 Ω
3 Ω
1 1 1 1
— + — + — + —
6 6 6 6
1
R = ——————— = 1,5 Ω
Subwoofer
KFC-WPS1300D
Elektronicsh
crossover-netwerk CD speler/
Tuner/Deck
Eindversterker
Eindversterker
Fullrange luidspreker
Afb. 7
Gebruik een cross-over netwerk naar keuze met een geschikte cut-off frequentie.
