ARI Armaturen drainer PN40 EN User Manual
Page 4
Page 4
Rev. 0040807000 2404
Operating and installation instructions
Liquid drainer

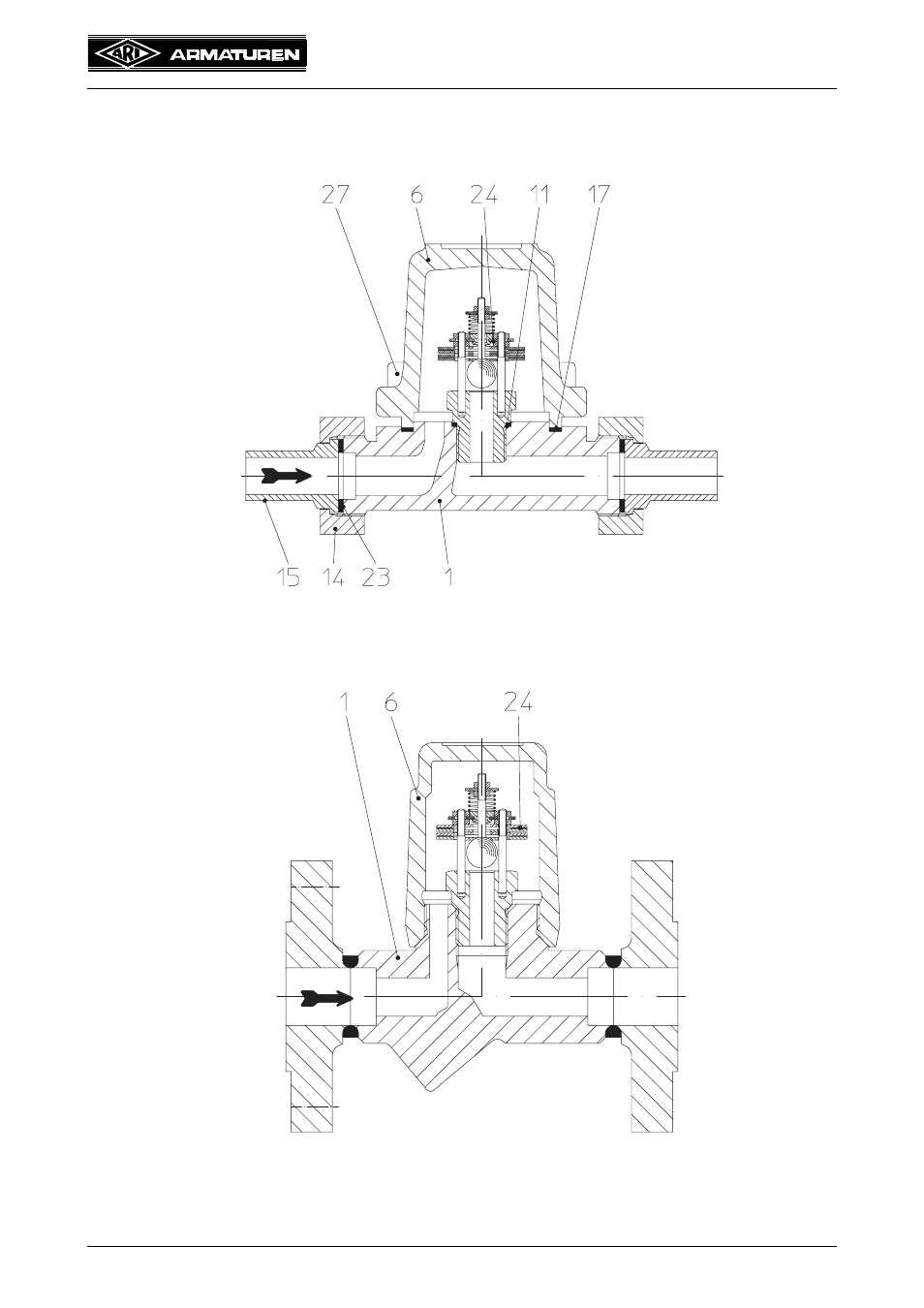

4.3 Diagram
Refer to the data sheet for information about materials with designations and figure numbers.
Fig. 1: Liquid drainer - series 665 PN16
DN15-25 (union with butt weld ends)
Fig. 2: Liquid drainer - series 665 PN40
DN15-25 (with flanges)
