Page 25
________________________________________________________________________________
VAISALA _______________________________________________________________________ 23

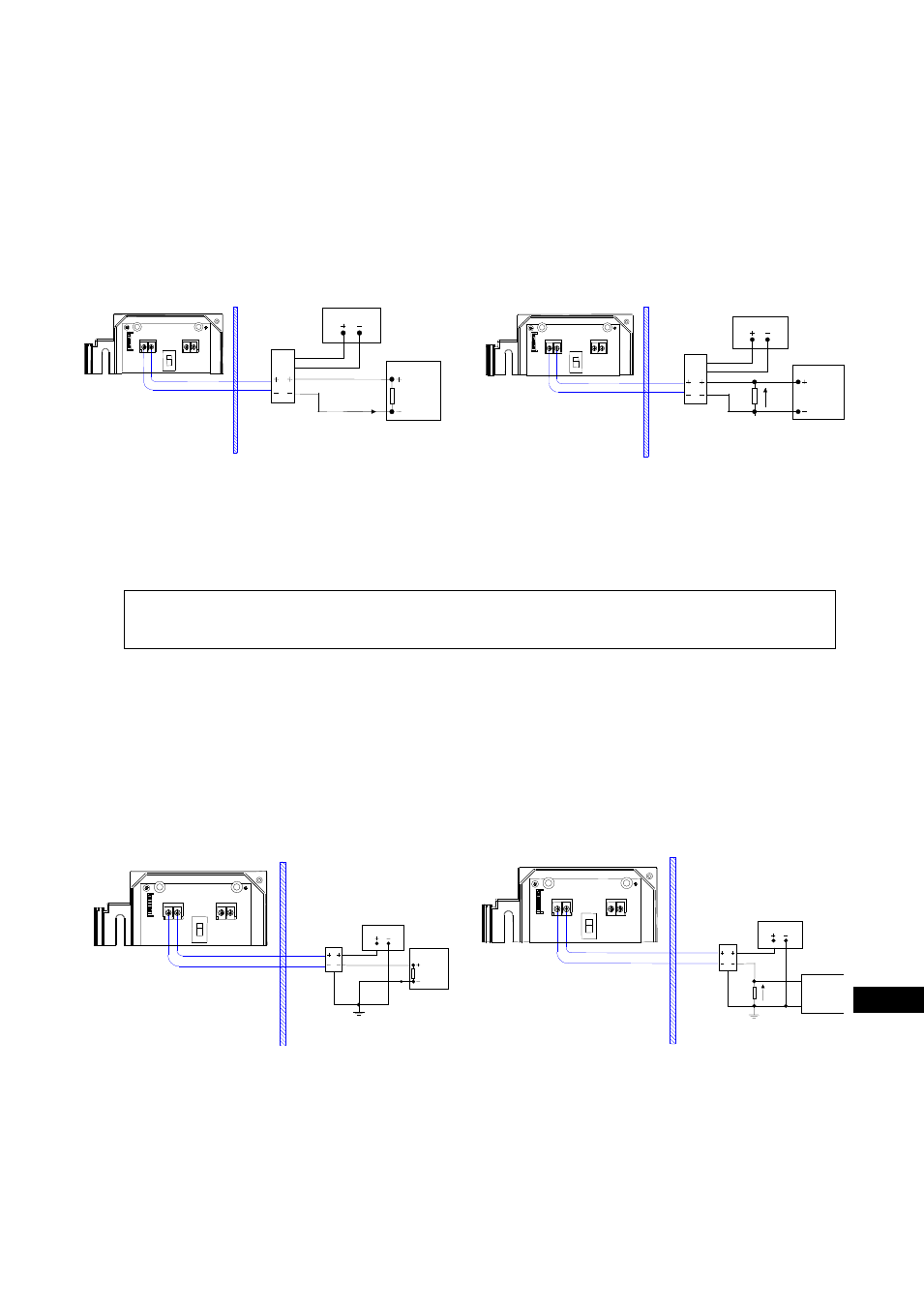

HMT360 podłączony do separatora
galwanicznego
regulator sygnału prądu
regulator sygnału napięcia
OSTROŻNIE
Jeśli separator galwaniczny wykorzystuje obydwa wyjścia analogowe, należy
zewrzeć kanał 1 (-) i kanał 2 (-).
HMT360 podłączony do bariery Zenera
regulator sygnału prądu
regulator sygnału napięcia
OBSZAR
NIEBEZPIECZNY
OBSZAR
BEZPIECZNY
OBSZAR
NIEBEZPIECZNY
OBSZAR
BEZPIECZNY
OBSZAR
NIEBEZPIECZNY
OBSZAR
BEZPIECZNY
OBSZAR
NIEBEZPIECZNY
OBSZAR
BEZPIECZNY
C H 1
+
+
-
-
C H 2
I
Zasilanie
Separator
galwaniczny
Regulator
L+
L-
I = 4...20mA
C H 1
+
+
-
-
C H 2
Rl
U
Zasilanie
Separator
galwaniczny
Regulator
U = I*Rl
L+
L-
C H 1
+
+
-
-
C H 2
Zasilanie
Bariera
Zenera
I = 4...20mA
I
Regulator
C H 1
+
+
-
Rl
U
Zasilanie
Bariera
Zenera
C
Regulator
U
= R x
I
+
-
-
C H 2
PL
