Htm360 kytkettynä galvaaniseen eristimeen, Suomi vaisala – Vaisala HMT360 User Manual
Page 13
___________________________________________________________________________ Suomi
VAISALA _______________________________________________________________________ 11

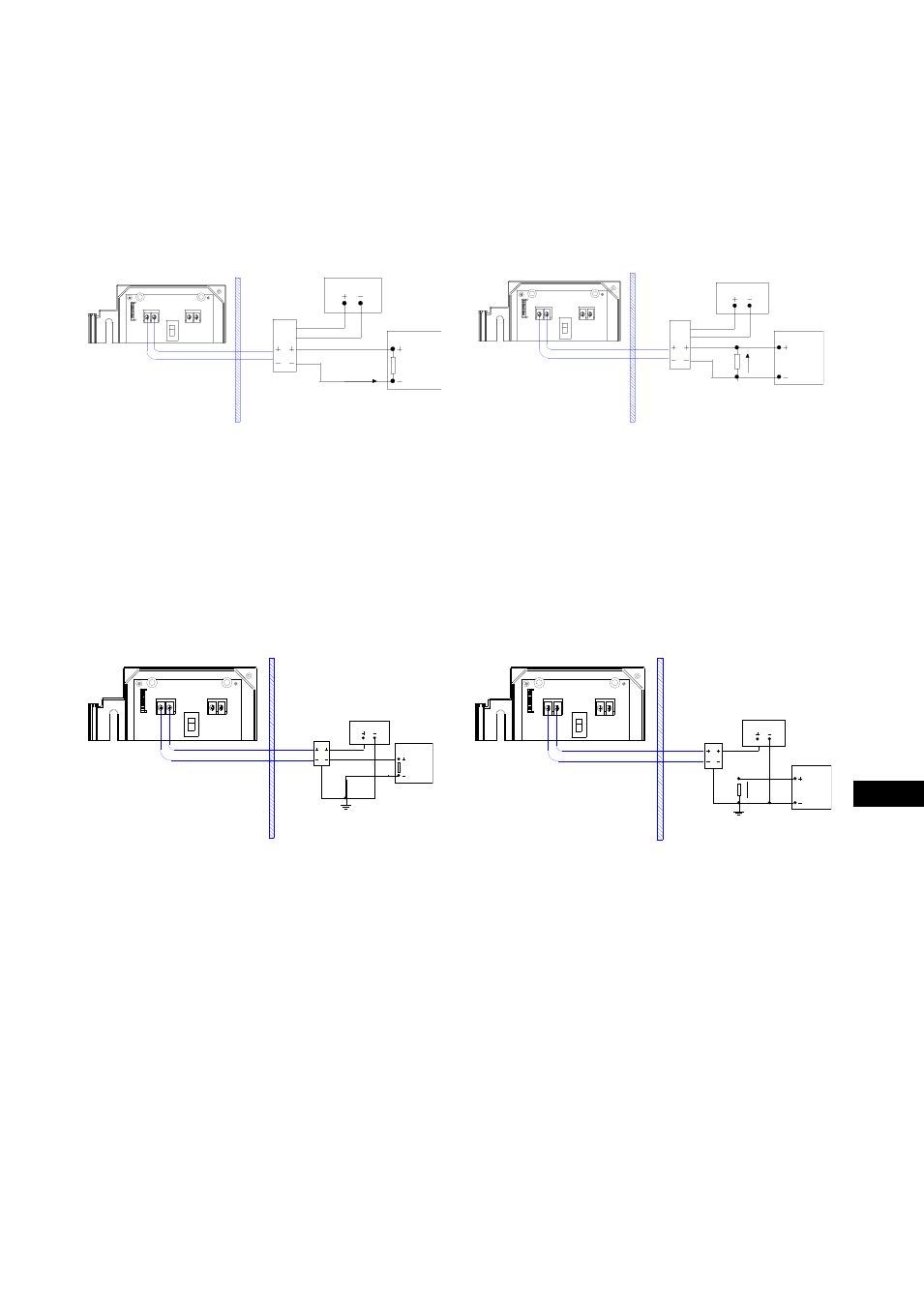

HTM360 KYTKETTYNÄ GALVAANISEEN ERISTIMEEN
C H 1
+
+
-
-
C H 2
I
Virtalähde
Galvaaninen
eristin
Säädin
L+
L-
I = 4...20mA
VAARALLINEN ALUE
TURVALLINEN-ALUE
a) virtasignaaliohjain
C H 1
+
+
-
-
C H 2
Rl
U
Virtalähde
Galvaaninen
eristin
Säädin
U = I*Rl
L+
L-
VAARALLINEN ALUE
TURVALLINEN ALUE
b) jännitesignaaliohjain
Kun molemmat kanavat ovat käytössä miinusliittimet on kytkettävä yhteen galvaanista
eristintä käytettäessä.
HMT360 KYTKETTYNÄ ZENER-ESTOKERROKSEEN
C H 1
+
+
-
-
C H 2
Virtalähde
Zener-
estokerros
I = 4...20mA
I
Säädin
VAARALLINEN ALUE
TURVALLINEN ALUE
a) virtasignaaliohjain
C H
1
C H
2
+
-
+
-
Rl
U
Virtalähde
Zener-
estokerros
Säädin
U = R x l
VAARALLINEN ALUE
TURVALLINEN ALUE
b) jännitesignaaliohjain
