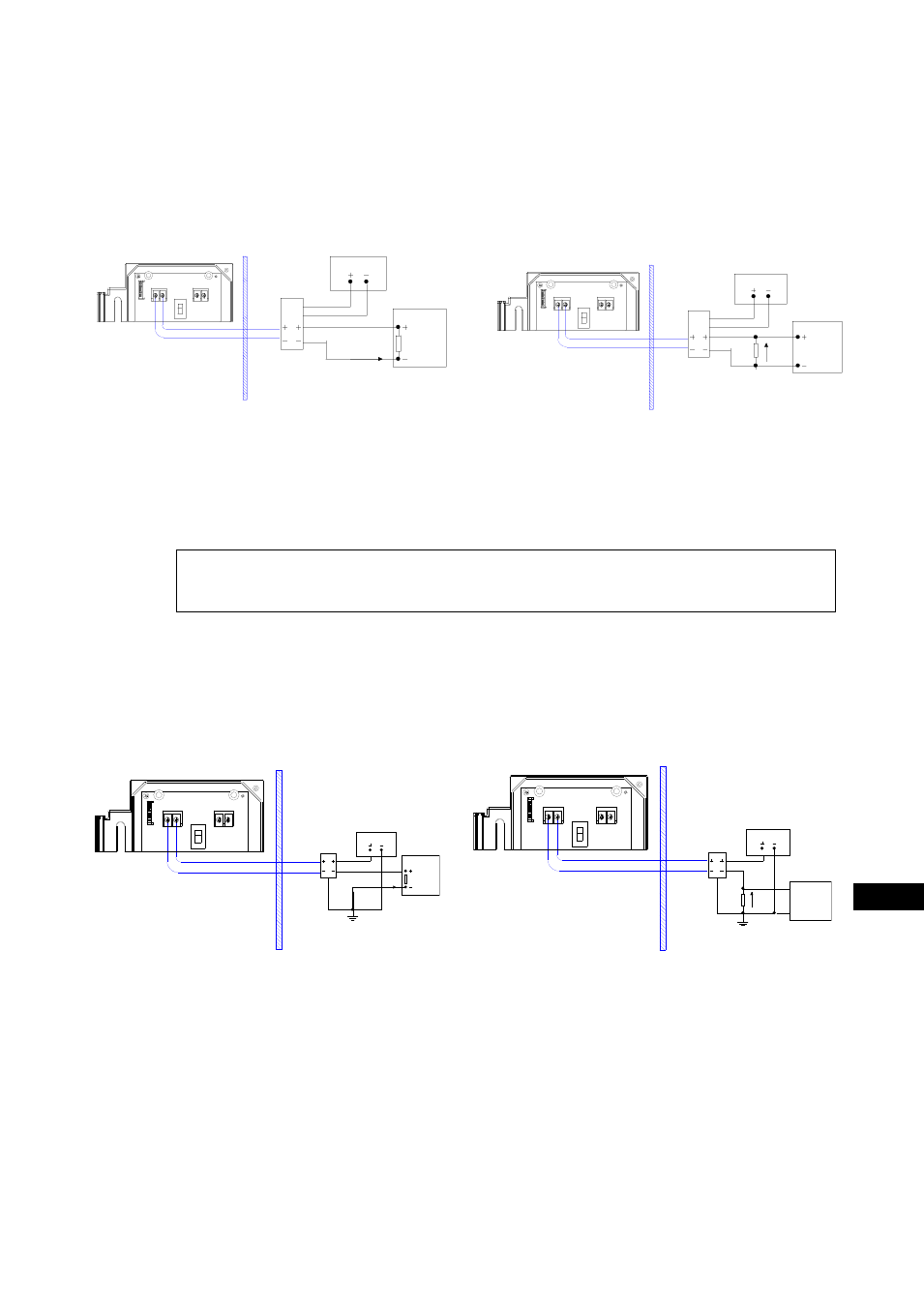

HMT360 PIEVIENOTS PIE GALVANISKĀ SEPARATORA
strāvas signāla kontrolētājs sprieguma signāla kontrolētājs
UZMANĪBU Ja abi izejošās jaudas kanāli tiek izmantoti kopā ar galvanisko
separatoru, kanālam 1 (-) un kanālam 2 (-) jābūt īsslēgumā.
HMT360 PIEVIENOTS PIE ZĒNERA NOROBEŽOTĀJA
STRĀVAS SIGNĀLA KONTROLĒTĀJS SPRIEGUMA SIGNĀLA KONTROLĒTĀJS
C H 1
+ + - -
C H 2
I
Barošanas
avots
Galvaniskais
separators
Kontrolçtâjs
L+
L-
I = 4...20mA
C H 1
+ +
- -
C H 2
Barošanas
avots
Zçnera
norobeþotâjs
I = 4...20mA I
Kontrolçtâjs
C H 1
+ +
-
Rl U
Barošanas
avots
Zçnera
norobeþotâjs
Kontrolçtâjs
U = R x I
+
-
-
C H 2
BĪSTAMA VIETA DROŠA VIETA
BĪSTAMA VIETA DROŠA VIETA
BĪSTAMA VIETA DROŠA VIETA BĪSTAMA VIETA DROŠA VIETA
C H 1
+ +
- -
C H 2
Rl
U
Barošanas
avots
Galvaniskais
separators
Kontrolçtâjs
U = I*Rl
L+
L-
