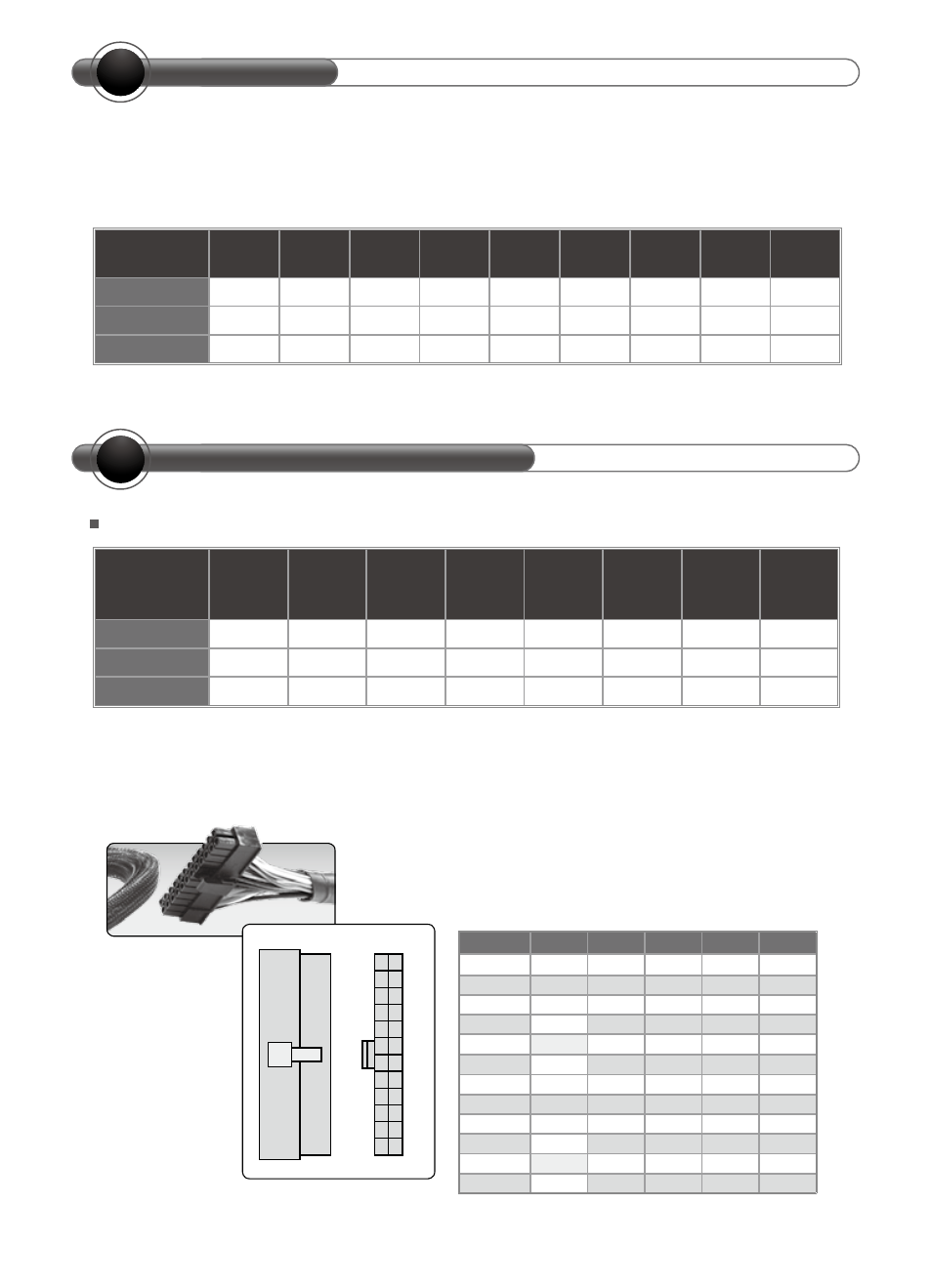

接 頭 及 模 組 化 纜 線 管 理
53
E
接頭
D
產 品 資 訊
1. 輸出及輸入電壓
2. 2.1輸入電壓：100V~240V 47HZ~63HZ
3. 1.2輸出電壓：
機型 / 定額 +3.3V +5V +12V
1
+12V
2
+12V
3
+12V
4
-12V +5Vsb 總功率
NRP-HC1001 30A 28A 20A 20A 36A 36A 0.8A 3.5A 1000W
NRP-HC1201 30A 28A 20A 20A 36A 36A 0.8A 3.5A 1200W
NRP-HC1501 30A 30A 20A 20A 40A 40A 0.8A 3.5A 1500W
a. 主電源接頭 (20+4 pin)
電壓 顏色 顏色 電壓
+3.3V 橙色 1 13 橙色 +3.3V
+3.3V 橙色 2 14 藍色 +12V
COM 黑色 3 15 黑色 COM
+5V 紅色 4 16 綠色 PS_ON#
COM 橙色 5 17 黑色 COM
+5V 紅色 6 18 黑色 COM
COM 橙色 7 19 黑色 COM
PWR_ON 灰色 8 20 N/C N/C
+5Vsb 紫色 9 21 紅色 +5V
+12VDC 黃色 10 22 紅色 +5V
+12VDC 黃色 11 23 紅色 +5V
+3.3V 橙色 12 24 黑色 COM
支援最新型
ATX 12V 2.3系統主機板
24
23
22
21
20
19
18
17
16
15
14
13 12
11
10
9
8
7
6
5
4
3
2
1
機型 / 定額
主電源
接頭
(20+4 pin)
CPU接頭
(4+4 pin)
CPU接頭
(8 pin)
周邊設備
接頭
(4 pin)
SATA
接頭
(5 pin)
軟碟機
接頭
(4 pin)
PCI-E
接頭
(8 pin)
PCI-E
接頭
(6 pin)
NRP-HC1001 1 1 1 8 8 2 3 3
NRP-HC1201 1 1 1 8 8 2 3 3
NRP-HC1501 1 1 1 8 8 2 3 3
