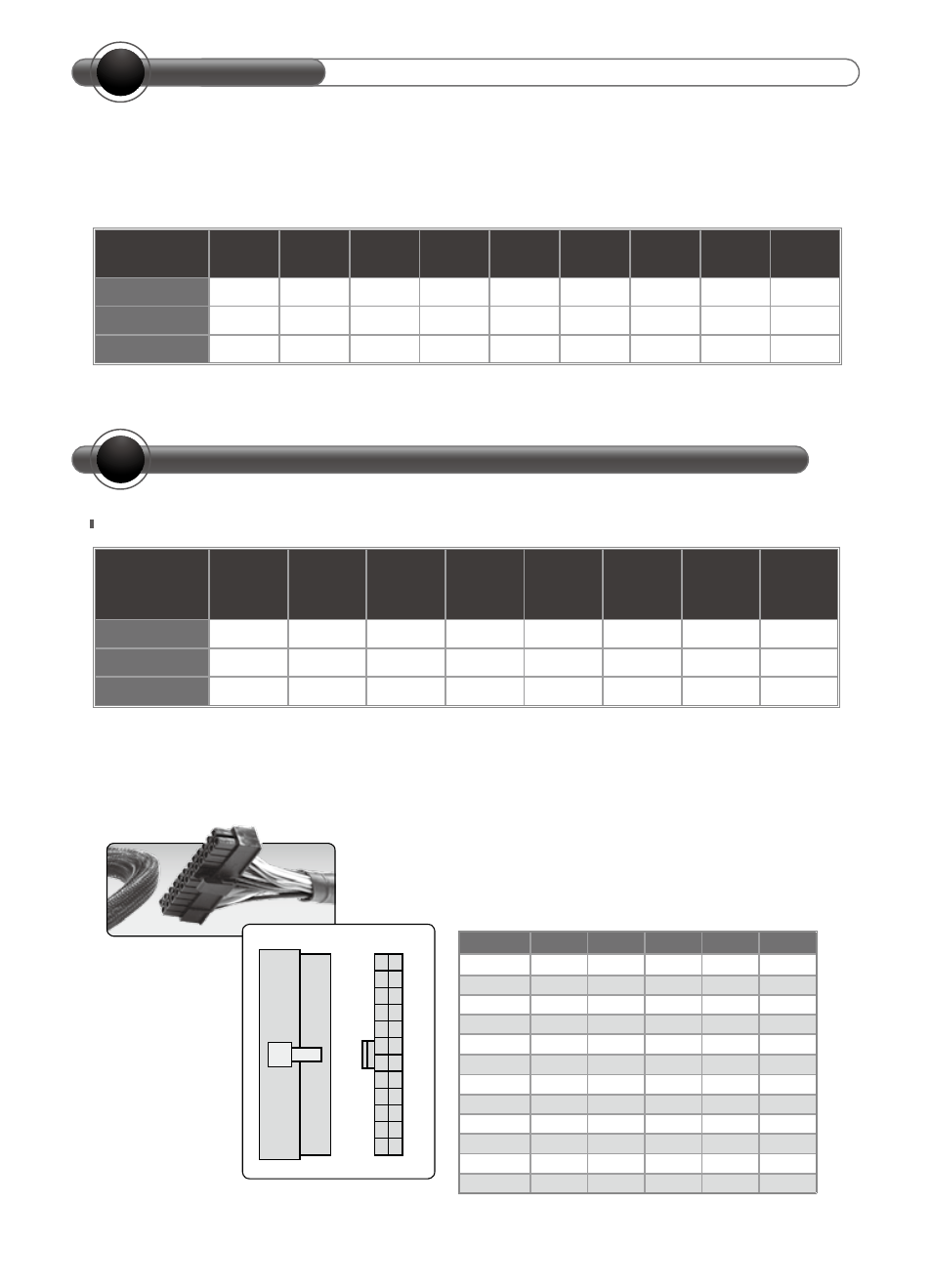

29
E
コネクタおよびモジュール化ケーブルの管理
コネクタ
D
製品情報
1. 入出力電圧
2. 1入力電圧:100V~240V 47HZ~63HZ
3. 1.2出力電圧:
モデル/セット +3.3V +5V +12V
1
+12V
2
+12V
3
+12V
4
-12V +5Vsb
合計
電圧
NRP-HC1001 30A 28A 20A 20A 36A 36A 0.8A 3.5A 1000W
NRP-HC1201 30A 28A 20A 20A 36A 36A 0.8A 3.5A 1200W
NRP-HC1501 30A 30A 20A 20A 40A 40A 0.8A 3.5A 1500W
a. 主電源コネクタ (20+4ピン)
電圧 カラー カラー 電圧
+3.3V オレンジ 1 13 オレンジ +3.3V
+3.3V オレンジ 2 14 ブルー +12V
COM ブラック 3 15 ブラック COM
+5V レッド 4 16 グリーン PS_ON#
COM ブラック 5 17 ブラック COM
+5V レッド 6 18 ブラック COM
COM ブラック 7 19 ブラック COM
PWR_ON グレイ 8 20 N/C N/C
+5Vsb パープル 9 21 レッド +5V
+12VDC イエロー 10 22 レッド +5V
+12VDC イエロー 11 23 レッド +5V
+3.3V オレンジ 12 24 ブラック COM
最新の ATX 12V 2.2 システムマザーボードに対応
24
23
22
21
20
19
18
17
16
15
14
13 12
11
10
9
8
7
6
5
4
3
2
1
モデル/セット
主電源
コネクタ
(20+4ピン)
CPU
コネクタ
(4+4ピン)
CPU
コネクタ
(8ピン)
周辺コ
ネクタ
(4ピン)
SATAコ
ネクタ
(5ピン)
フロッピー
ディスクコ
ネクタ
(4ピン)
PCI-E
コネクタ
(8ピン)
PCI-E
コネクタ
(6ピン)
NRP-HC1001 1 1 1 8 8 2 3 3
NRP-HC1201 1 1 1 8 8 2 3 3
NRP-HC1501 1 1 1 8 8 2 3 3
