17
E
ANSCHLÜSSE UND MODULARISIERTE KABELFÜHRUNG
Anschlüsse
D
PRODUKTINFORMATIONEN
1. EINGANGS- UND AUSGANGSSPANNUNG
2. 1 EINGANGSSPANNUNG: 100 – 240 V, 47 – 63 HZ
3. 1.2 AUSGANGSSPANNUNG:
Modell/
Reihe
+3.3V +5V +12V
1
+12V
2
+12V
3
+12V
4
-12V +5Vsb Gesamt-
leistung
NRP-HC1001 30A 28A 20A 20A 36A 36A 0.8A 3.5A 1000W
NRP-HC1201 30A 28A 20A 20A 36A 36A 0.8A 3.5A 1200W
NRP-HC1501 30A 30A 20A 20A 40A 40A 0.8A 3.5A 1500W

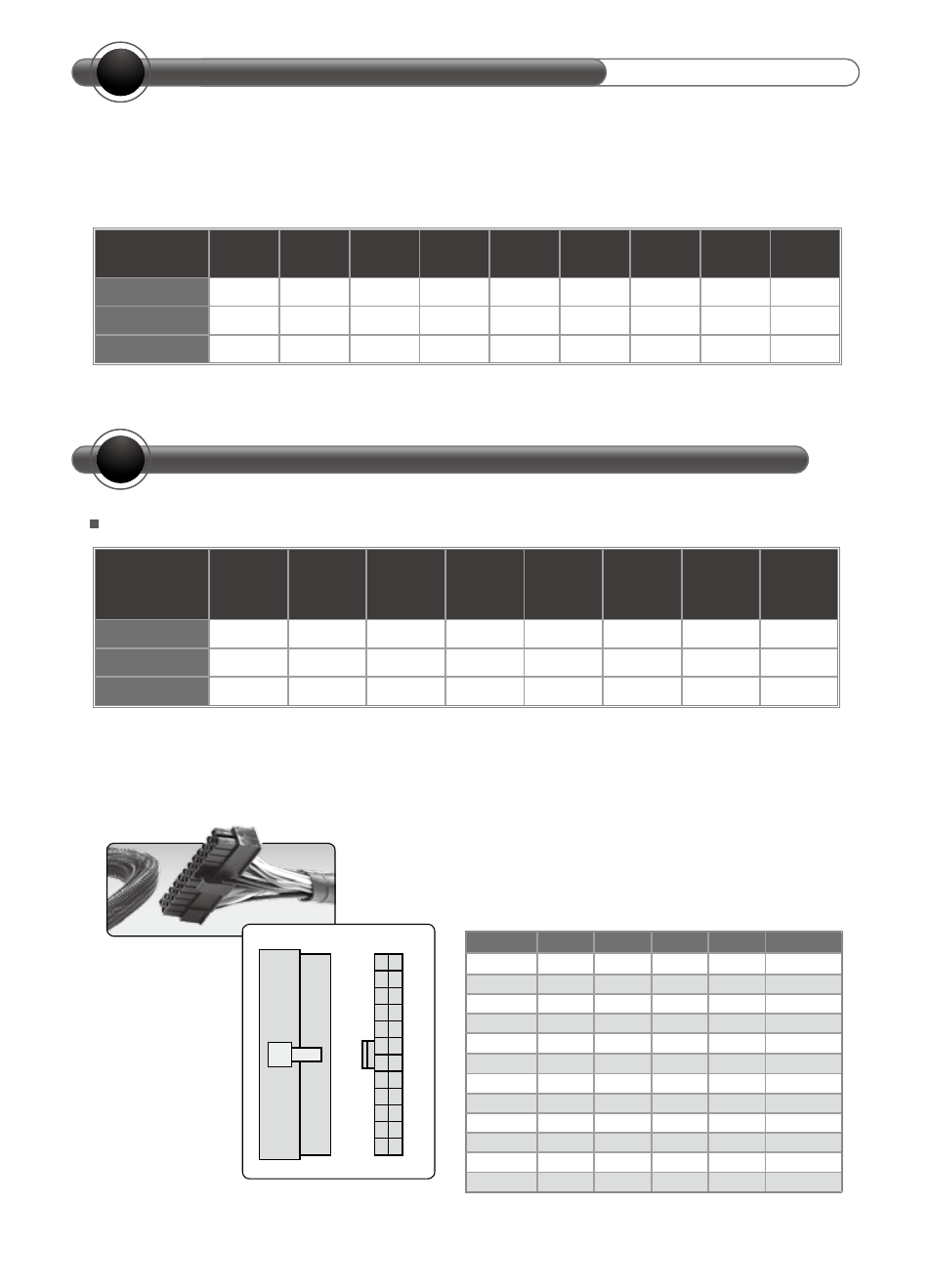

a. Hauptsteckverbinder (20+4-polig)
Spannung Farbe Farbe Spannung
+3.3V Orange 1 13 Orange +3.3V
+3.3V Orange 2 14 Blau +12V
COM Schwarz 3 15 Schwarz COM
+5V Rot 4 16 Grün PS_ON#
COM Schwarz 5 17 Schwarz COM
+5V Rot 6 18 Schwarz COM
COM Schwarz 7 19 Schwarz COM
PWR_ON Grau 8 20 N/C N/C
+5Vsb Lila 9 21 Rot +5V
+12VDC Gelb 10 22 Rot +5V
+12VDC Gelb 11 23 Rot +5V
+3.3V Orange 12 24 Schwarz COM
Unterstützt das neueste ATX 12V 2.2-Motherboard
24
23
22
21
20
19
18
17
16
15
14
13 12
11
10
9
8
7
6
5
4
3
2
1
Modell/
Reihe
Haupt-steck-
verbinder
(20+4-polig)
CPU-
Stecker
(4+4-polig)
CPU-
Stecker
(8-polig)
Peripherie-
stecker
(4-polig)
SATA-
Stecker
(5-polig)
Disketten-
laufwerk-
stecker (4-polig)
PCI-E-
Stecker
(8-polig)
PCI-E-
Stecker
(6-polig)
NRP-HC1001 1 1 1 8 8 2 3 3
NRP-HC1201 1 1 1 8 8 2 3 3
NRP-HC1501 1 1 1 8 8 2 3 3
