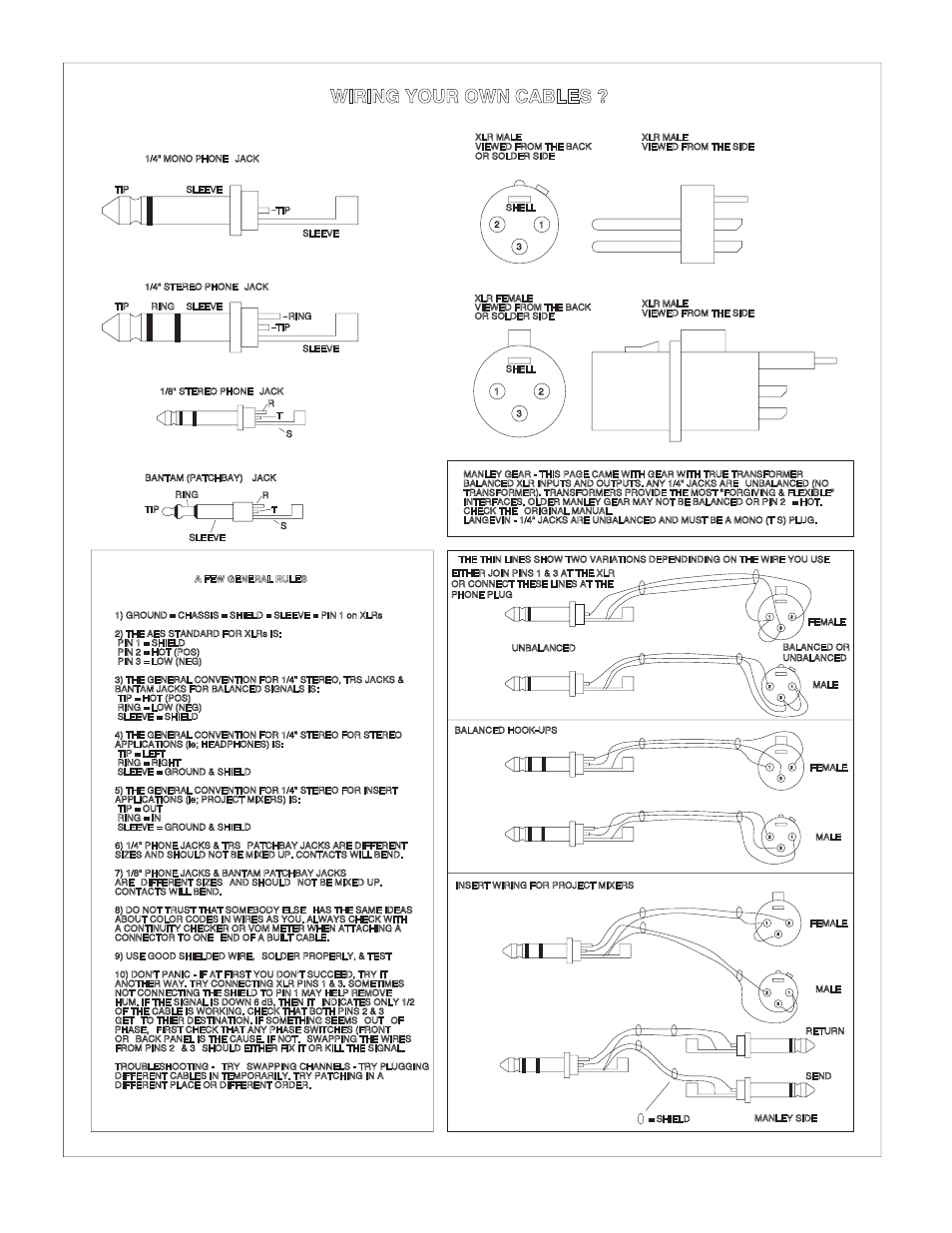

WIRING YOUR OWN CABLES ?

1/4" MONO PHONE JACK

BANTAM (PATCHBAY) JACK

TIP

RING

SLEEVE

R

T

S

1/8" STEREO PHONE JACK

A FEW GENERAL RULES

1/4" STEREO PHONE JACK

T

R

S

XLR MALE

VIEWED FROM THE SIDE

XLR MALE

VIEWED FROM THE SIDE

MALE

FEMALE

FEMALE

MALE

1

2

3

MALE

FEMALE

RETURN

SEND

INSERT WIRING FOR PROJECT MIXERS

MANLEY SIDE

BALANCED HOOK-UPS

1

2

3

3

2

1

3

2

1

1

2

3

3

2

1

THE THIN LINES SHOW TWO VARIATIONS DEPENDINDING ON THE WIRE YOU USE

UNBALANCED

BALANCED OR

UNBALANCED

= SHIELD

EITHER JOIN PINS 1 & 3 AT THE XLR

OR CONNECT THESE LINES AT THE

PHONE PLUG

1) GROUND = CHASSIS = SHIELD = SLEEVE = PIN 1 on XLRs

2) THE AES STANDARD FOR XLRs IS:

PIN 1 = SHIELD

PIN 2 = HOT (POS)

PIN 3 = LOW (NEG)

3) THE GENERAL CONVENTION FOR 1/4" STEREO, TRS JACKS &

BANTAM JACKS FOR BALANCED SIGNALS IS:

TIP = HOT (POS)

RING = LOW (NEG)

SLEEVE = SHIELD

4) THE GENERAL CONVENTION FOR 1/4" STEREO FOR STEREO

APPLICATIONS (ie; HEADPHONES) IS:

TIP = LEFT

RING = RIGHT

SLEEVE = GROUND & SHIELD

5) THE GENERAL CONVENTION FOR 1/4" STEREO FOR INSERT

APPLICATIONS (ie; PROJECT MIXERS) IS:

TIP = OUT

RING = IN

SLEEVE = GROUND & SHIELD

6) 1/4" PHONE JACKS & TRS PATCHBAY JACKS ARE DIFFERENT

SIZES AND SHOULD NOT BE MIXED UP. CONTACTS WILL BEND.

7) 1/8" PHONE JACKS & BANTAM PATCHBAY JACKS

ARE DIFFERENT SIZES AND SHOULD NOT BE MIXED UP.

CONTACTS WILL BEND.

8) DO NOT TRUST THAT SOMEBODY ELSE HAS THE SAME IDEAS

ABOUT COLOR CODES IN WIRES AS YOU. ALWAYS CHECK WITH

A CONTINUITY CHECKER OR VOM METER WHEN ATTACHING A

CONNECTOR TO ONE END OF A BUILT CABLE.

9) USE GOOD SHIELDED WIRE, SOLDER PROPERLY, & TEST

10) DON'T PANIC - IF AT FIRST YOU DON'T SUCCEED, TRY IT

ANOTHER WAY. TRY CONNECTING XLR PINS 1 & 3. SOMETIMES

NOT CONNECTING THE SHIELD TO PIN 1 MAY HELP REMOVE

HUM. IF THE SIGNAL IS DOWN 6 dB, THEN IT INDICATES ONLY 1/2

OF THE CABLE IS WORKING. CHECK THAT BOTH PINS 2 & 3

GET TO THIER DESTINATION. IF SOMETHING SEEMS OUT OF

PHASE, FIRST CHECK THAT ANY PHASE SWITCHES (FRONT

OR BACK PANEL IS THE CAUSE. IF NOT. SWAPPING THE WIRES

FROM PINS 2 & 3 SHOULD EITHER FIX IT OR KILL THE SIGNAL.

TROUBLESHOOTING - TRY SWAPPING CHANNELS - TRY PLUGGING

DIFFERENT CABLES IN TEMPORARILY. TRY PATCHING IN A

DIFFERENT PLACE OR DIFFERENT ORDER.

MANLEY GEAR - THIS PAGE CAME WITH GEAR WITH TRUE TRANSFORMER

BALANCED XLR INPUTS AND OUTPUTS. ANY 1/4" JACKS ARE UNBALANCED (NO

TRANSFORMER). TRANSFORMERS PROVIDE THE MOST "FORGIVING & FLEXIBLE"

INTERFACES. OLDER MANLEY GEAR MAY NOT BE BALANCED OR PIN 2 = HOT.

CHECK THE ORIGINAL MANUAL.

LANGEVIN - 1/4" JACKS ARE UNBALANCED AND MUST BE A MONO (T S) PLUG.
