38
ASUS M4A77TD
Türkçe
1.

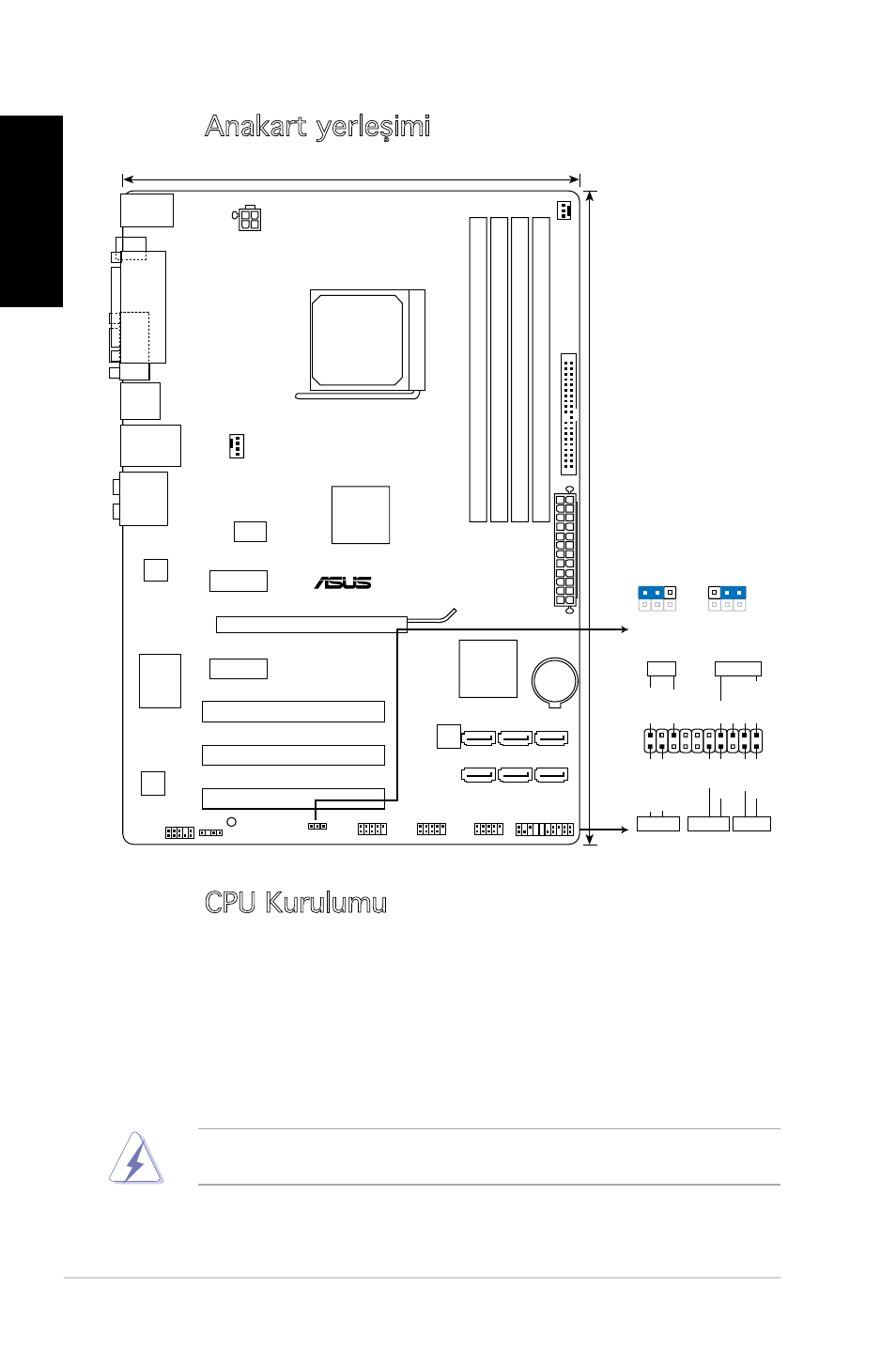

Anakart yerleşimi
.
CPU Kurulumu
CPU’yu takmak için:
1.
Ana kartta işlemci soketinin yerini bulun.
2.
Soket kolunu en az 90° açı yapacak şekilde kaldırın.
3.
CPU’yu soketin üzerine yerleştirin, böylece CPU’nun altın renkli üçgen bulunan köşesi
soket köşesindeki küçük üçgen ile eşleşmelidir.
4.
CPU’yu yerine oturuncaya kadar sokete dikkatlice yerleştirin.
CPU sadece doğru yönde takılmalıdır. Pimlerin eğilmesini ve CPU’nun zarar görmesini
önlemek için CPU’yu sokete girmesi için ZORLAMAYIN!
5.
CPU yerine oturduğunda, CPU’yu sabitlemek için soket kolunu aşağıya itin.
Kilitlendiğini göstermek için kol yan sekmeye tıklayarak geçer.
EEE Yönetmeliğine Uygundur
M4A77TD
PCIEX16
PCIEX1_1
PCIEX1_2
PCI2
PCI3
PCI1
USB910
USB78
USB1112
SPDIF_OUT
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112L
ICS
9LPRS485
KB_USB56
8Mb
BIOS
SB_PWR
PANEL
CLRTC
DDR3 DIMM_A2 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B2 (64bit, 240-pin module)
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
AUDIO
LPT
COM1
SPDIF_O
LAN1_USB12
USB34
30.5cm(12.0in)
PRI_IDE
AMD
®
SB710
AMD
®
770
21.3cm(8.4in)
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED
SPEAKER
PLED
+
PLED
-
+5V
Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED
PWRSW
RESET
