11
Installation du lave-vaisselle
ÉTAPE 16
FIXATION DU LAVE-VAISSELLE
AU-DESSOUS DU COMPTOIR OU
AUX CÔTÉS DES ARMOIRES
Au cours de cette étape, vous aurez besoin des deux vis à tête
spéciale Phillips mises de côté à l’étape 1.
Le lave-vaisselle doit être fixé au dessous du comptoir ou aux
côtés des armoires. Lorsque le dessous du comptoir est en
bois, utilisez la méthode n° 1. Lorsque le dessous du comptoir
est fabriqué à l’aide d’un matériau qui n’accepte pas les vis à
bois, par exemple en granite, utilisez la méthode n° 2.
IMPORTANT
–
Pour éviter tout dommage au panneau
de la porte et au tableau de commande, il faut que le lave-
vaisselle soit installé de manière que le panneau avant et
le tableau de commande n’entrent pas en contact avec
les armoires adjacentes ou le comptoir. Vissez les vis
complètement et bien droites. Les têtes de vis qui dépassent
pourraient égratigner le panneau de porte ou le tableau de
commande et créer de l’interférence lors de l’ouverture de la
porte.

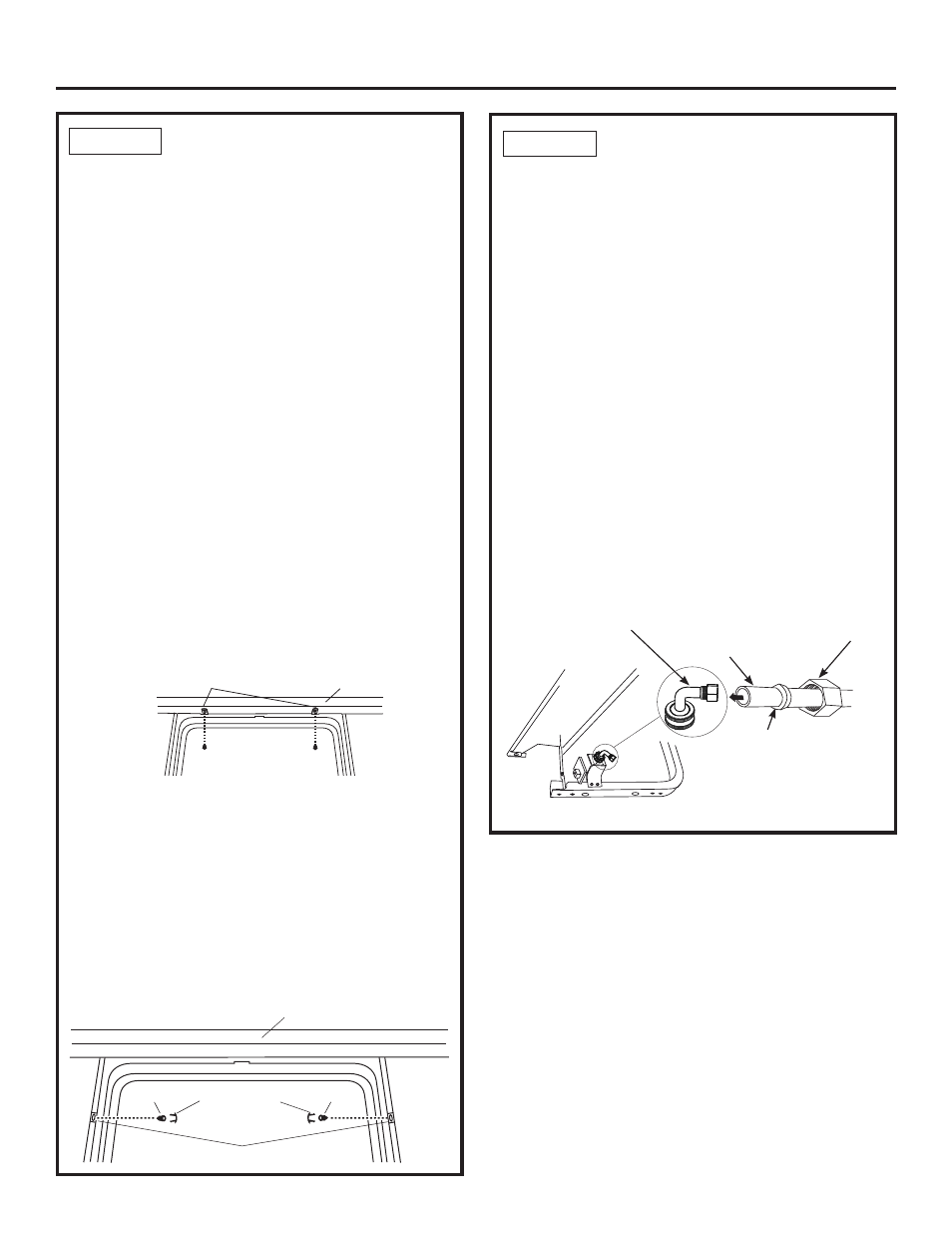

Méthode n° 1
Fixation du lave-vaisselle au dessous d’un comptoir en
bois.
5HYpUL¿H]O·DOLJQHPHQWGXODYHYDLVVHOOHGDQVO·RXYHUWXUHGHV
armoires. Reportez-vous aux étapes 14 et 15. Le panneau
de porte et(ou) le tableau de commande ne doivent pas
entrer en contact avec les armoires ou le comptoir.
• Fixez le lave-vaisselle au dessous du comptoir à l’aide
des deux vis à tête spéciale Phillips. Reportez-vous à la
¿JXUH$VVXUH]YRXVGHYLVVHUFRPSOqWHPHQWOHVYLVELHQ
GURLWHVD¿QTXHOHVWrWHVVRLHQWDȼHXUDQWHVSRXUQHSDV
endommager le panneau.
Méthode n° 2
Fixation du lave-vaisselle aux côtés des armoires.
5HYpUL¿H]O·DOLJQHPHQWGXODYHYDLVVHOOHGDQVO·RXYHUWXUHGHV
armoires. Reportez-vous aux étapes 14 et 15. Le panneau
de porte et(ou) le tableau de commande ne doivent pas
entrer en contact avec les armoires ou le comptoir.
• Retirez les bouchons. Conservez-les.
• Fixez le lave-vaisselle au dessous du comptoir à l’aide
des deux vis à tête spéciale Phillips. Reportez-vous à la
Figure X. Assurez-vous de visser complètement les vis bien
GURLWHVD¿QTXHOHVWrWHVVRLHQWDȼHXUDQWHVSRXUQHSDV
endommager le panneau.
•
Installez les boutons de bouchon sur le côté de la cuve dans
OHVWURXVSUpYXVjFHWHȺHW
ÉTAPE 17 RACCORDEMENT DE
L’ALIMENTATION EN EAU
Raccordez la conduite d’alimentation en eau au coude de 90°.
Si vous décidez de faire le raccordement avec un boyau
flexible tressé :
• Fixez le coude de 90° avec une clй а molette
ISi vous décidez de faire le raccordement avec un tuyau
en cuivre :
• Glissez l’écrou à compression puis la bague d’extrémité à
l’extrémité de la conduite d’alimentation en eau.
• Insérez la conduite d’alimentation en eau dans le coude de
90°.
• Glissez la bague d’extrémité contre le coude et fixez avec
l’écrou à compression.
IMPORTANT –
Assurez-vous que les ressorts et(ou) les câbles
des ressorts de la porte n’entrent pas en contact avec le boyau
GHUHPSOLVVDJHRXODFRQGXLWHG·DOLPHQWDWLRQHQHDX3RXUYpUL¿HU
ouvrez et refermez la porte. Déplacez la conduite d’alimentation
en eau ou pliez légèrement le support de l’électrovanne si vous
entendez un bruit de frottement ou s’il y a de l’interférence lors de
l’ouverture de la porte.
Supports
Comptoir en bois
Supports latéraux
Bouchons
Vis
Vis
Comptoir de surface solide
Figure X
Figure Y
Écrou à
compression
Bague
Coude de 90°
Conduite
d’alimentation en
eau chaude
Côté inférieur gauche
