ÉTAPE 13
INSTALLATION DES SUPPORTS
DE MONTAGE
Vous aurez besoin des supports de montage et de deux (2)
vis à tête hexagonale no 8 mises de côté à l’étape 1.
Vous devez poser les supports de montage sur le dessus
ou les côtés du cadre de la cuve du lave-vaisselle avant
de glisser le lave-vaisselle en place sous le comptoir. Ce
lave-vaisselle est adapté à une installation complètement
encastrable dans une ouverture de 61 cm (24 po) de
profondeur. Les supports de montage possèdent plusieurs
options de fixation afin de répondre à plusieurs types de
constructions d’armoires.
Posez les supports de montage sur le dessus si le dessous du
comptoir est en bois ou un matériau similaire qui accepte les vis :
IMPORTANT -
Après installation des supports et avant de
fermer la porte du lave-vaisselle, ajustez les supports en les
pliant de façon à ce qu’ils ne soient pas en contact avec le haut
de la porte du lave-vaisselle et ne causent pas de dommage.
• Si vous installez le lave-vaisselle sous un comptoir dont la
profondeur est plus courte, il est possible que les supports
pour le comptoir dépasse à l’avant du comptoir.Si c’est
le cas, supprimez la longueur excédentaire en courbant
à répétition les supports vis-à-vis de l’encoche avant
seulement, jusqu’à la cassure.
Posez les supports de montage sur les côtés
si le comptoir est en granite ou un matériau similaire qui n’accepte
pas les vis à bois :
• Cassez la partie avant de la languette à l’aide de pince à
l’endroit indiqué.
• Placez le support latéral gauche tel qu’indiqué. Faites de
même avec le support droit.
9
Installation du lave-vaisselle
ÉTAPE 11 INSERTION AUX TROIS
QUARTS DU LAVE-VAISSELLE
DANS L’OUVERTURE
IMPORTANT –
Ne poussez pas sur le panneau avant
avec vos genoux. Vous pourriez endommager l’appareil.
• Saisissez le panneau avant de l’appareil par les côtés et
faites glisser le lave-vaisselle dans l’ouverture de quelques
centimètres ou pouces à la fois .
• Tirez sur le boyau de vidange et le cordon d’alimentation, s’il y a
lieu, par les trous des armoires adjacentes au fur et à mesure.
Arrêtez lorsque le lave-vaisselle dépasse le devant des armoires
adjacentes d’environ 15 cm (6 po).
• Assurez-vous que le boyau de vidange n’est pas plié à l’arrière ou
en dessous du lave-vaisselle.
• Assurez-vous que le câble électrique de la résidence, le boyau
de vidange et la conduite d’eau n’entrent pas en contact avec des
pièces sous le lave-vaisselle.
ÉTAPE 12 INSTALLATION DES MOULURES
Au cours de cette étape, vous aurez besoin des moulures mises de côté
à l’étape 1.
‡3UHQH]ODJDUQLWXUHVXSpULHXUHYRLUOD¿JXUH5HWFHQWUH]OD
avec le loquet supérieur. Appuyez la garniture contre le support
de gaine en la déplaçant de gauche à droite.
‡3UHQH]ODJDUQLWXUHJDXFKHYRLUOD¿JXUH5$OLJQH]OHERUG
supérieure de la garniture et appuyez-le contre le côté gauche
du support de gaine en le déplaçant de haut en bas. Répétez
FHWWHpWDSHSRXUOHF{WpGURLWGHODJDUQLWXUH9RLUOD¿JXUH5
pour le côté droit de la garniture.)

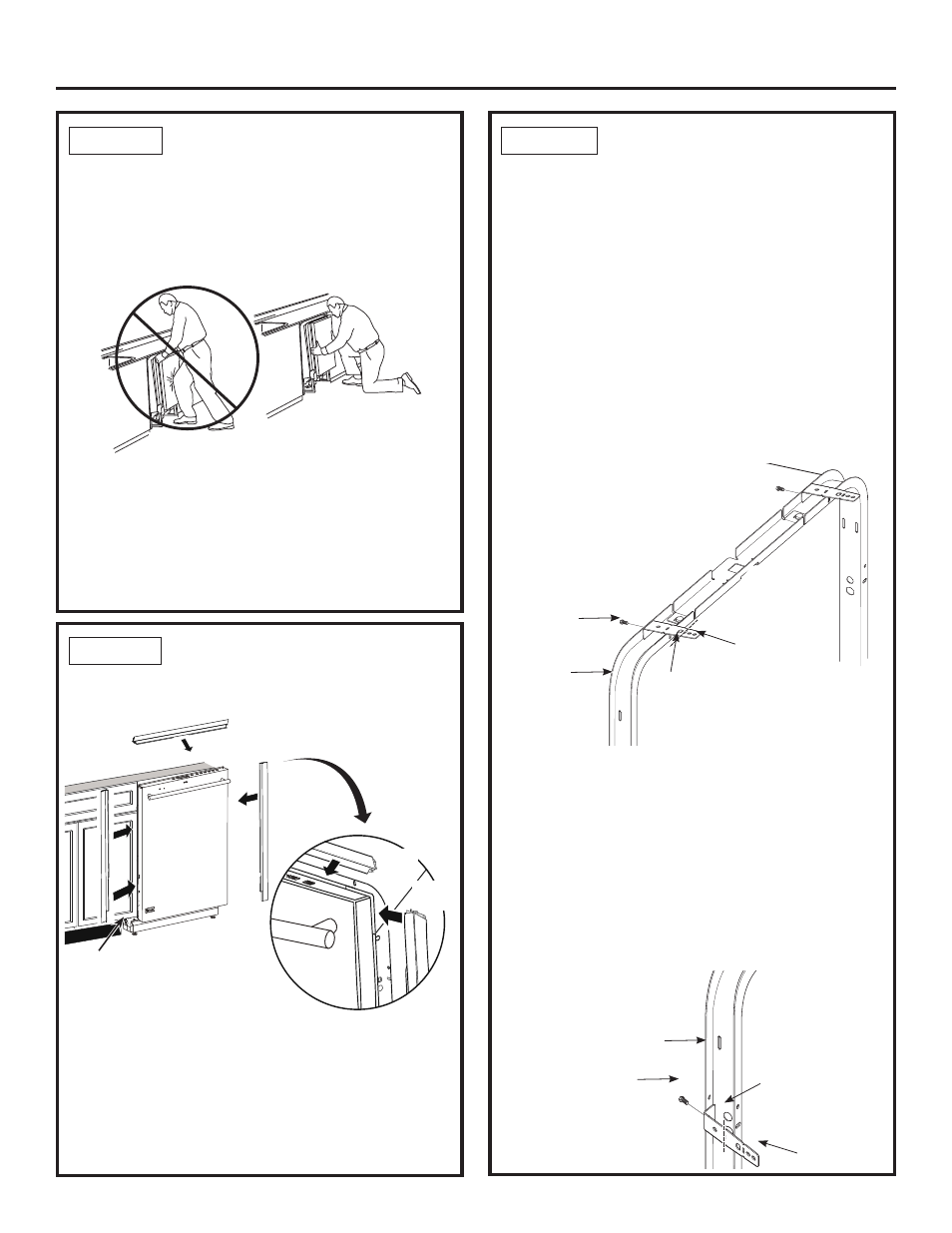

Figure Q Do not push against
Ne poussez pas sur le panneau avant de la porte avec votre
genou. Vous risquez d’endommager le panneau de porte.
Figure R
Moulure
latérales
Moulure
latérales
Garniture
(supérieure)
Moulure
latérales
Cadre de la
cuve du lave-
vaisselle
Vis de
support
no° 8
Support
Courber et casser ici
après l'installation si le
comptoir présente un
léger surplomb
Montage sur le dessus
Figure S
Support
Cadre de la cuve du
lave-vaisselle
Vis de support
no° 8 , comme
celles fournies
Montage latéral
Courber et
casser ici le
cas échéant
Figure T
Vue de
dessus
