Instructions d’installation
Utilisez des tuyaux d’échappement plus long que
ce qui est spécifié aura comme conséquence :
• Augmentera les temps de séchage et les coûts
d’énergie.
• Réduira la durée de vie de la sécheuse.
• Accumulation de la charpie, créant un danger
potentiel de feu.
L’installation correcte du tuyau est VOTRE
RESPONSABILITÉ.
Les problèmes causés par une mauvaise
installation ne sont pas couverts par la
garantie.
La longueur du système d’échappement
MAXIMUM PERMISE dépend du type de conduits,
du nombre de tours, du type de couvert de
tuyau d’échappement (couvert mural) et de
toutes les conditions mentionnées sur la carte.

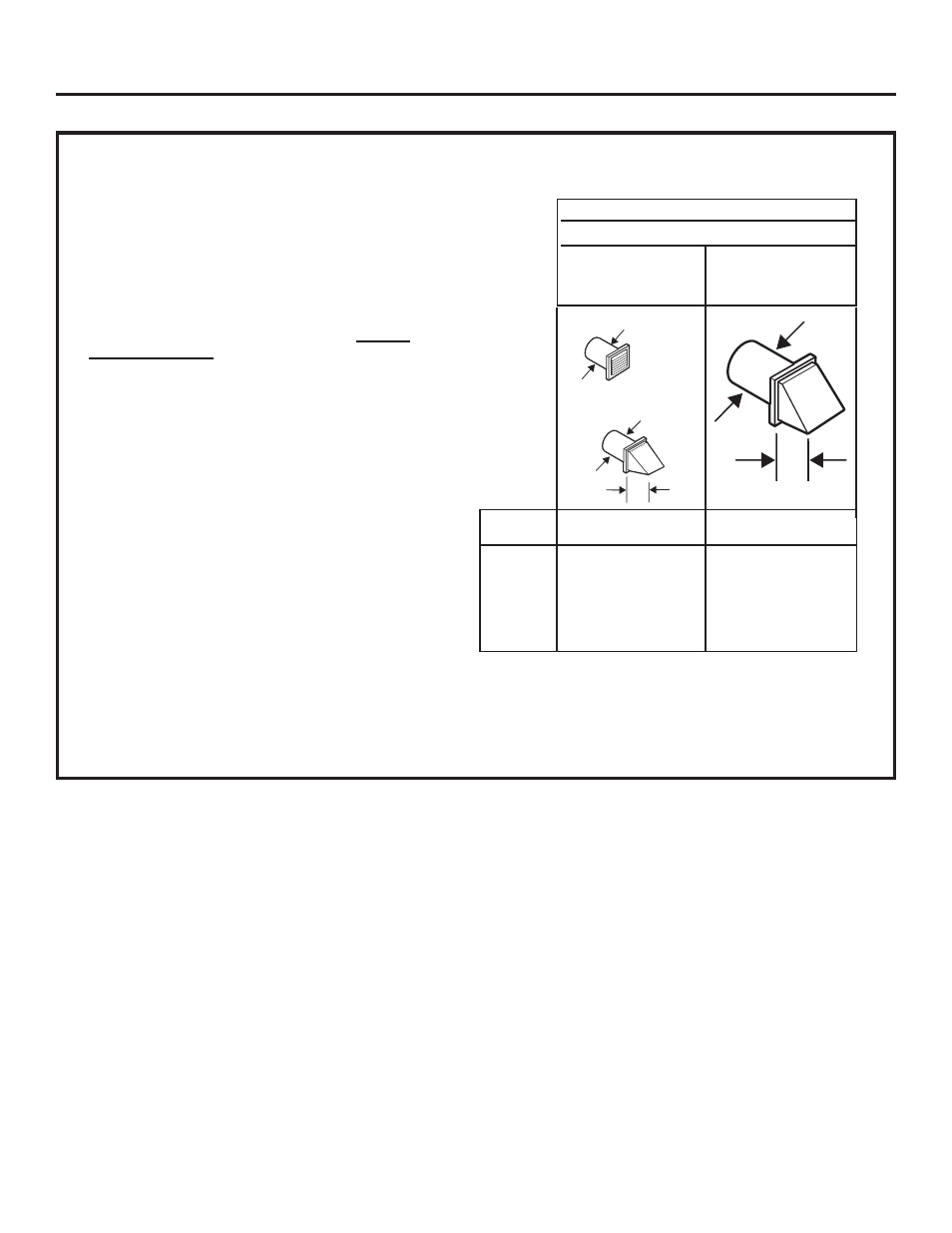

LONGUEUR DU TUYAU D’ÉCHAPPEMENT
LONGUEUR MAXIMUM RECOMMANDÉ
Types de couverts de tuyau d’échappement
Recommandé Utilisation pour des
installations de courte
durée seulement
Nombre de Métal Métal
Coudes à 90º rigide rigide
0 90 pieds 60 pieds
1 60 pieds 45 pieds
2 45 pieds 35 pieds
3 35 pieds 25 pieds
4 25 pieds 15 pieds
4 po
2 1 ø 2
po
4 po de
diamètre
4 po de
diamètre
4 po de
diamètre
69
•
Les coudes intérieurs ajoutés pour les
conversions d’évent latérales ou inférieures
doivent être inclus dans le calcul total de coude.
•
Tout coude dont l’angle est supérieur à 45° doit
être considéré comme un coude de 90°.
•
Deux coudes de 45° devront être considérés
comme un coude de 90°.
•
Pour la ventilation latérale, ajouter un coude de
90° au tableau.
•
La longueur totale du système de ventilation inclut
toutes les portions droites et tous les coudes du
système (le tuyau de transition inclus).
LONGUEUR DU TUYAU D’ÉCHAPPEMENT
