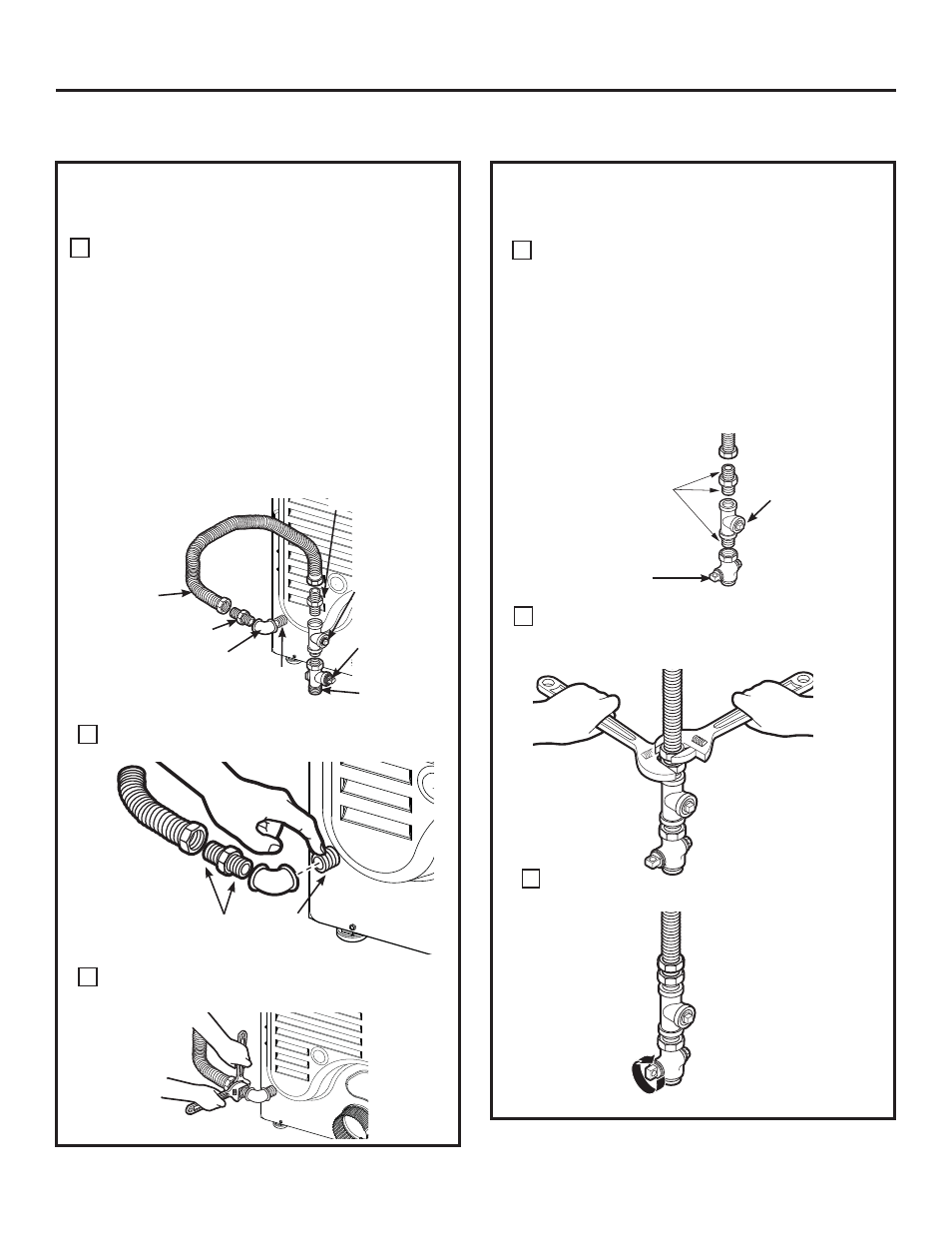

Installez un obturateur 1/8 po NPT sur
la vanne d’arrêt de la ligne de gaz de la
sécheuse pour vérifier la pression d’entrée
du gaz.
Installez un raccord adaptateur à
l’obturateur.
REMARQUE: Appliquez un mastic
d’étanchéité ou du ruban PTFE sur les
filetages de l’adaptateur et de l’obturateur.
Instructions d’installation
Fixez le tuyau de raccordement métallique
souple à l’adaptateur.
B
Serrez le raccord du tuyau de raccordement
souple à l’aide de deux clés à molette.
C
D
Serrez tous les raccords à l’aide des deux
clés à molette. Ne serrez pas trop fort.
E
RACCORDEMENT DE LA SÉCHEUSE
À L’ALIMENTATION EN GAZ (suite)
Ouvrez la vanne d’arrêt de gaz. F
Appliquez un mastic
d’étanchéité ou du
ruban PTFE sur tous
les filetages mâles.
Vanne d’arrêt
Obturateur
RACCORDEMENT DE LA SÉCHEUSE À
L’ALIMENTATION EN GAZ
Installez un coude femelle 3/8 po NPT à
l’extrémité du raccord d’entrée de gaz de la
sécheuse.
Installez un raccord adaptateur 3/8 po sur le
coude femelle.
IMPORTANT: Utilisez une clй а tuyau pour
tenir fermement l’extrémité du raccord
d’entrée de gaz de la sécheuse pour éviter de
l’endommager.
REMARQUE: Appliquez un mastic d’étanchéité
ou du ruban PTFE sur les filetages de
l’adaptateur et du raccord d’entrée de gaz de
la sécheuse.
A
Appliquez du mastic sur l’adaptateur
et l’entrée de gaz de la sécheuse.
62
Coude
Adaptateur
Matériel non fourni
Adaptateur
Obturateur
de 1/8 po
NPT pour
vérification de
la pression à
l’entrée de gaz
Vanne
d’arrêt
Tuyau d’au
moins 1/2
po
3/8 po NPT
Tuyau de
raccordement
souple
métallique neuf
RACCORDEMENT D’UNE SÉCHEUSE À GAZ (suite)
