Instructions d’installation
66

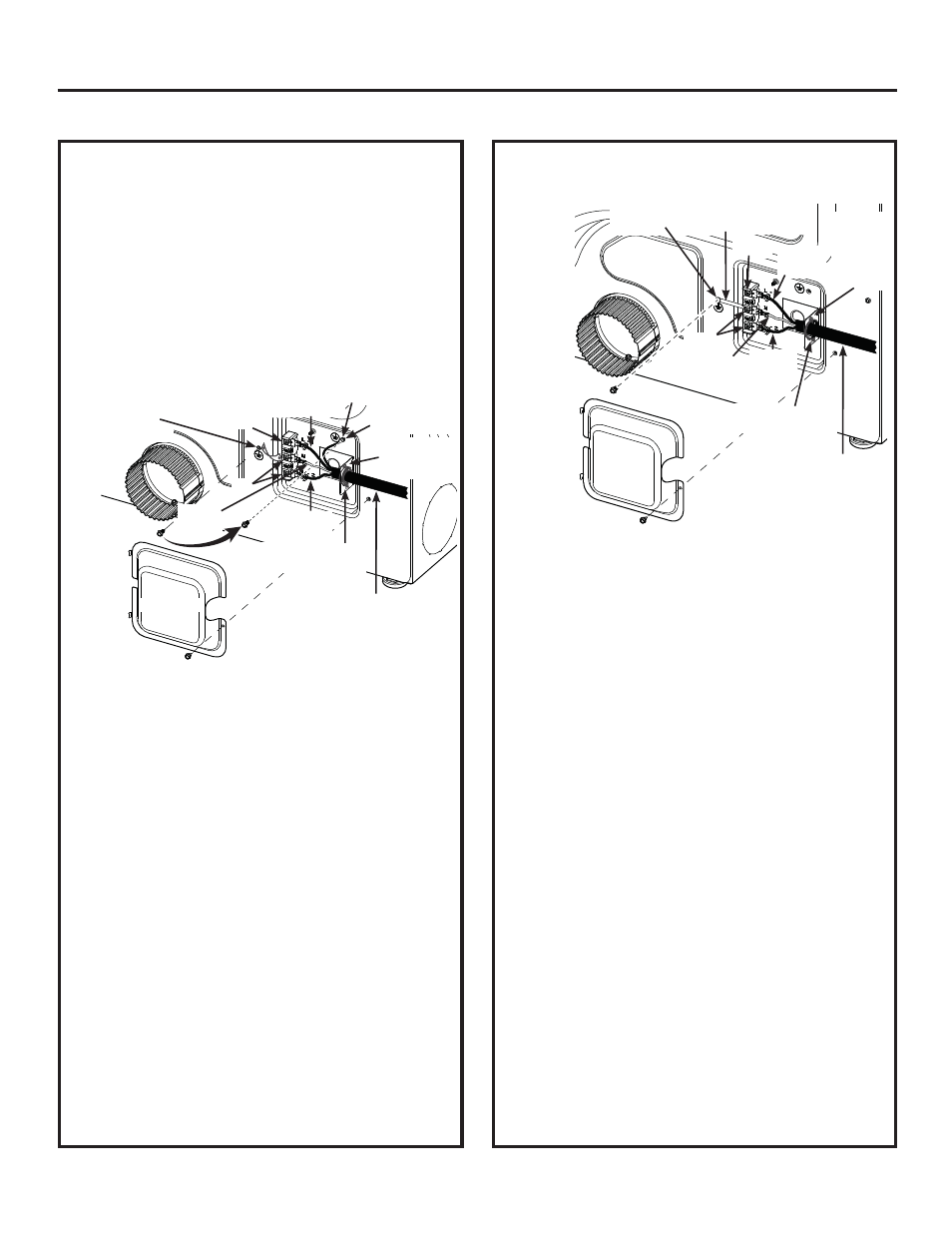

RACCORDEMENT DE LA SÉCHEUSE À
L’AIDE D’UN CÂBLE À 3 FILS
RACCORDEMENT D’UNE SÉCHEUSE ÉLECTRIQUE (suite)
REMARQUE: Depuis le 1 er janvier 1996, le Code national de
l’électricité impose aux nouvelles constructions d’utiliser
un raccordement à 4 fils pour une sécheuse électrique.
Un cordon à 4 fils doit aussi être utilisé lorsque les normes
locales n’autorisent pas une mise à la terre via le neutre.
Un raccordement à 3 fils NE doit PAS être utilisé dans
une nouvelle construction.
BRANCHEMENT DE LA SÉCHEUSE À L’AIDE
D’UN CÂBLE À 4 FILS
(À UTILISER POUR L’INSTALLATION DANS
UNE MAISON MOBILE)
1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)
fusible(s) du circuit du tableau électrique.
2. Assurez-vous que le cordon de la sécheuse est
débranché de la prise murale.
3. Retirez le couvercle du cordon d’alimentation situé à
l’arrière.
4. Retirez et jetez la languette de mis à la terre.
Conserver la vis verte de mise à la terre pour l’étape 7.
5. Insérez un réducteur de tension conforme UL 3/4
po dans le trou d’entrée du cordon. Faites passer le
cordon d’alimentation dans le réducteur de tension.
6. Connectez le cordon d’alimentation comme suit :
A. Connectez les 2 fils sous tension aux vis
extérieures de la plaque à bornes (L1 et L2).
B. Connectez le fil neutre (blanc) au centre de la
plaque à bornes (N).
7. Branchez le fil de terre du cordon à la vis verte de
mise à la terre (trou placé au-dessus du support
du réducteur de tension). Serrez toutes les vis de la
plaque à bornes (3) fermement.
8. Fixez le cordon d’alimentation dans le réducteur de
tension.
9. Réinstallez le couvercle.
1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)
fusible(s) du circuit du tableau électrique.
2. Assurez-vous que le cordon de la sécheuse est
débranché de la prise murale.
3. Retirez le couvercle du cordon d’alimentation
situé à l’arrière.
4. Insérez un réducteur de tension conforme UL 3/4
po dans le trou d’entrée du cordon. Faites passer le
cordon d’alimentation dans le réducteur de tension.
5. Connectez le cordon d’alimentation comme suit :
A. Connectez les 2 fils sous tension aux vis
extérieures de la plaque à bornes (L1 et L2).
B. Connectez le fil neutre (blanc) au centre de la
plaque à bornes (N).
6. Veillez à ce que la languette de mise à la terre
soit connectée à la borne neutre (centre) de la plaque
à bornes et à la vis verte de mise à la terre sur le
boîtier. Serrez toutes les vis de la plaque à bornes (3)
fermement.
7. Fixez le cordon d’alimentation dans le réducteur
de tension.
8. Réinstallez le couvercle.
Retirez et jetez la
languette de mise à
la terre. Conservez
la vis de mise à la
terre verte
Fil sous tension
Réinstallez la vis de mise à
la terre verte à cet endroit
Fil vert
Support du
réducteur
de tension
Réducteur de
tension 3/4 po (UL)
Fil sous
tension
Neutre
(blanc)
Vis
Couvercle
4 conducteurs en cuivre N° 10
minimum ou cordon d’alimentation
de 120/240 V 30 A pour sécheuse
muni de cosses ouvertes ou à
anneau (non fourni)
Vis
Faites
installer, si
le code local
l’exige, une
mise à la
terre externe
(non fournie)
sur un tuyau
d’eau froide
métallique
mis à la
terre ou
toute autre
mise à la
terre par un
électricien
qualifié.
Fil sous
tension
Support
du
réducteur
de
tension
Réducteur de
tension 3/4 po (UL)
Neutre
(blanc)
Vis (2)
Couvercle
3 conducteurs en cuivre
N° 10 minimum ou cordon
d’alimentation de 120/240 V
30 A pour sécheuse muni
de cosses ouvertes ou à
anneau (non fourni)
Vis verte de
mise à la terre
Languette de
mise à la terre
Vis (1)
Fil sous
tension
Connexion à 3 fils
Ne peut pas être utilisée au Canada.
Ne peut pas être utilisée dans une maison mobile.
Ne peut pas être utilisée dans les nouvelles constructions.
Ne peut pas être utilisée dans les véhicules récréatifs.
Ne peut pas être utilisée dans les régions où les
codes locaux interdisent la mise à la terre par le
biais du câble neutre.
NE LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ DE LA
PLAQUE À BORNES.
NE LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ DE LA
PLAQUE À BORNES.
