8

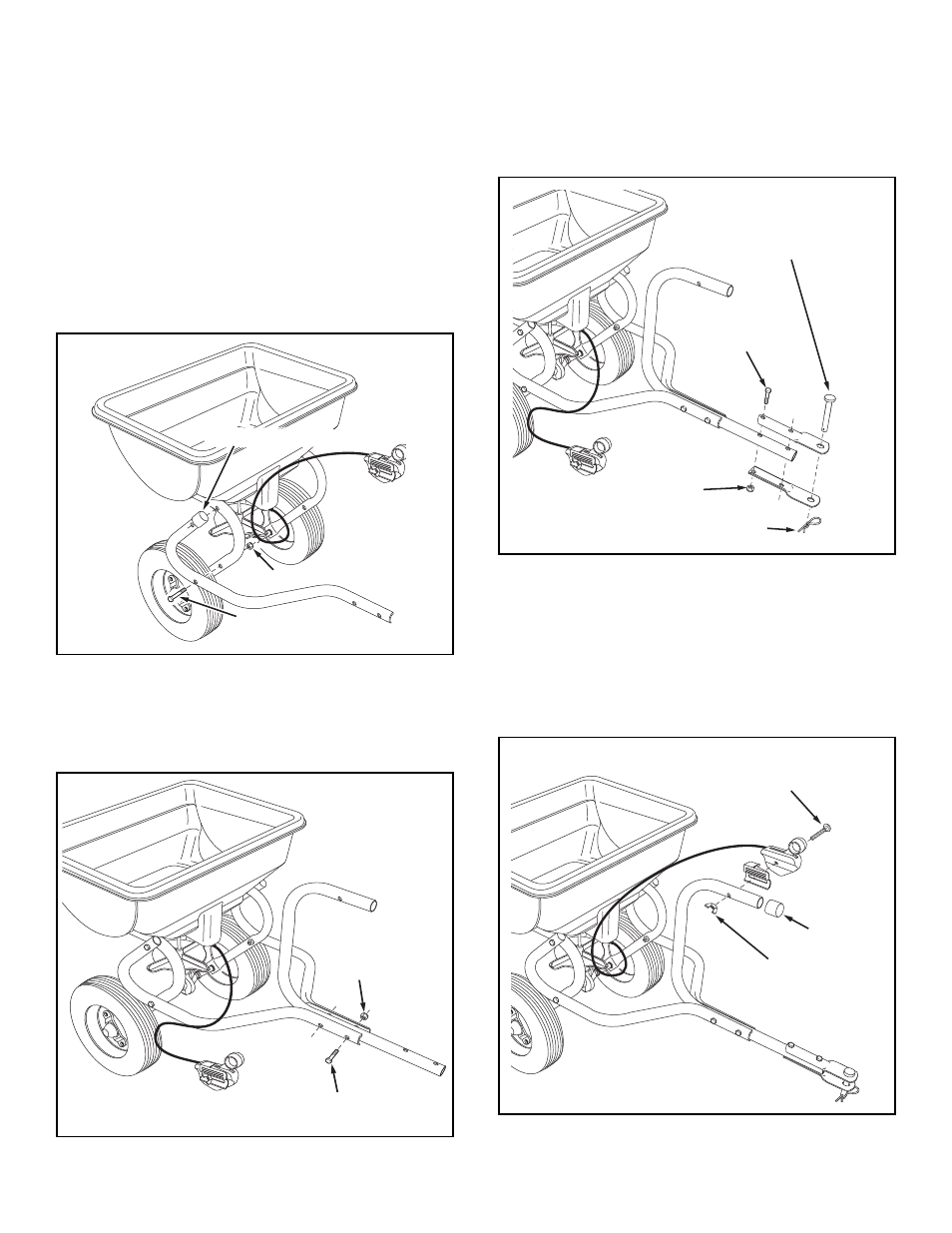

1. Placez les embouts en vinyle sur les extrémités des tubes
gauche et droit de l’attelage. Voir la Figure 1.
2. Montez le tube d’attelage droit sur le tube de l’épandeur en
utilisant deux boulons hexagonaux de 1/4 x 2 po. et deux
écrous. Ne serrez pas pour l’instant. Répétez l’opération pour
le tube d’attelage gauche. Voir la Figure 1.
FIGURE 1
. Montez le tube de commande de l’attelage entre les tubes
en utilisant deux boulons hexagonaux de 1/4 x 1 /4 po. et
deux écrous. Serrez tous les boulons et tous les écrous. Voir
la Figure 2.
FIGURE 2
4. Montez les supports de fixation de l’attelage sur le tube de
commande de l’attelage en utilisant deux boulons hexagonaux
de 1/4 x 1 /4 po. et deux écrous. Serrez. Voir la Figure .
5. Montez le boulon d’attelage dans les supports de fixation et
fixez-la avec la goupille fendue de 1/8 po. Voir la Figure 3.
6. Montez l’embout en vinyle sur le tube de commande de
l’attelage. Voir la Figure 4.
7. Fixez le câble de commande au tube de commande de l’attelage
en utilisant le boulon de carrosserie et l’écrou à oreilles en
nylon. Voir la Figure 4.
FIGURE 4
FIGURE 3
INSTRUCTIONS DE MONTAGE
ÉCROU
BOULON HEX.
1/4 X 1 3/4 PO.
ÉCROU
BOULON HEX.
1/4 X 1 3/4 PO.
GOUPILLE FENDUE
BOULON D’ATTELAGE
OUTILS NÉCESSAIRES POUR LE MONTAGE
(2) Clé de 11 mm
RETIRER LES PIÈCES DU CARTON
Retirez tous les sacs de pièces et de quincaillerie du carton. Placez
les pièces et les fixations en vous reportant à l’illustration de la
page 3 afin d’identifier toutes les pièces.
BOULON HEX.
1/4 X 2 PO.
ÉCROU
EMBOUT EN VINYLE
ÉCROU À
OREILLES
EMBOUT
EN NYLON
BOULON DE
CARROSSERIE
