6
HERRAMIENTAS NECESARIAS PARA EL ARMADO
(2) Llaves de 11 mm
1. Coloque las tapas de vinilo sobre los extremos de los Tubos
de Enganche de Mano Derecha y de Mano Izquierda. Vea la
Figura 1.
2. Coloque el Tubo de Enganche de Mano Derecha en el tubo
del marco del esparcidor, usando dos pernos hexagonales
de 1/4” x 2” y dos tuercas.
No las apriete todavía. Repita la
operación con el Tubo de Enganche de Mano Izquierda. Vea
la Figura 1.

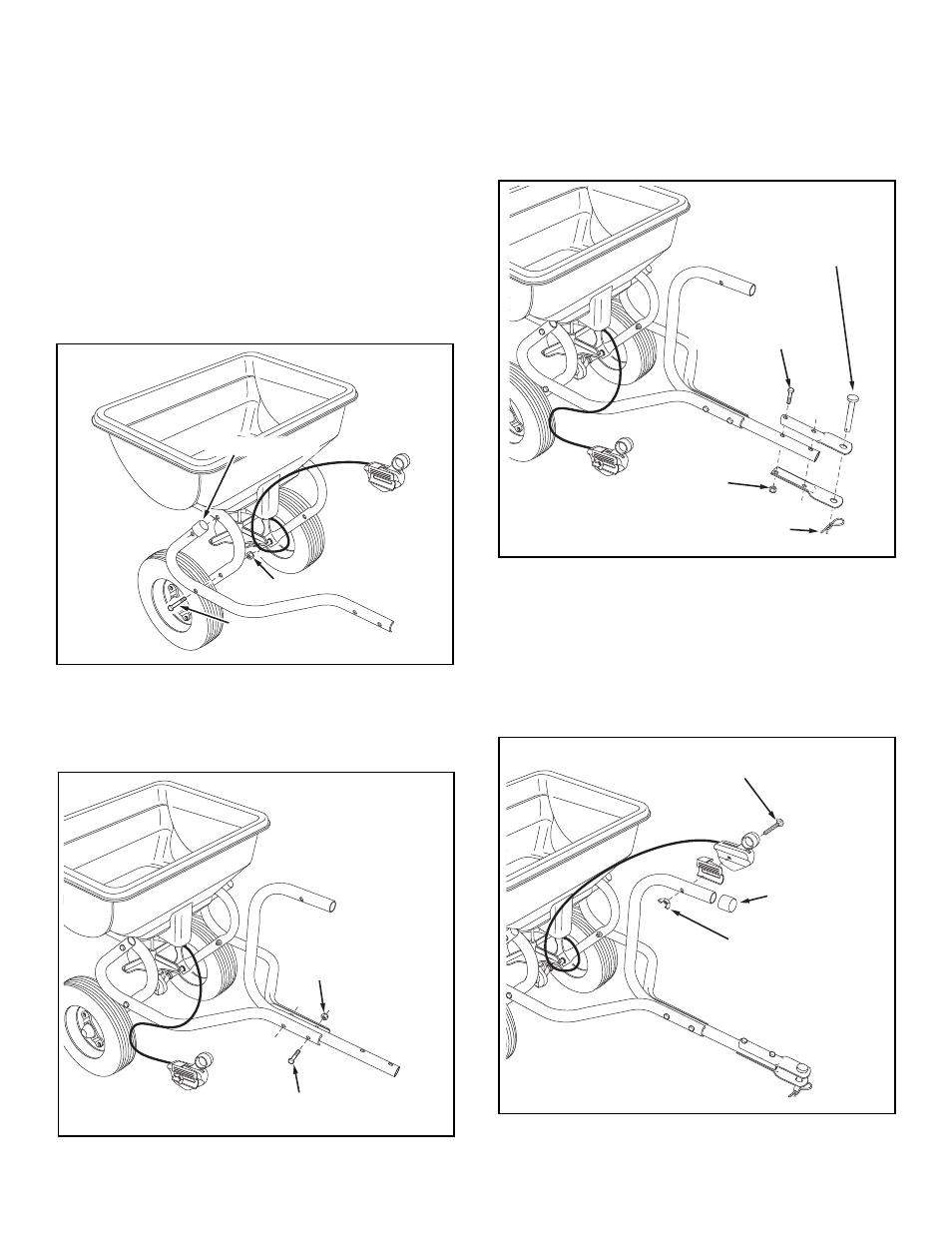

FIGURA 1
. Coloque el Tubo de Control de Enganche entre los Tubos de
Enganche, usando dos pernos hexagonales de 1/4” x 1-/4”
y dos tuercas.
Apriete todos los pernos y las tuercas. Vea
la Figura 2.
FIGURA 2
4. Coloque los Soportes de Enganche en el Tubo de Control de
Enganche, usando dos pernos hexagonales de 1/4” x 1-/4”
y dos tuercas.
Apriete pernos y tuercas. Vea la Figura .
5. Haga pasar el pasador de enganche a través de los soportes
de enganche y asegure con el pasador de horquilla de 1/8”.
Vea la Figura .
6. Coloque la tapa de vinilo en el Tubo de Control de Enganche.
Vea la Figura 4.
7. Fije el Cable de Control en el Tubo de Control de Enganche,
usando el perno de coche y la tuerca de mariposa de nylon.
Vea la Figura 4.
FIGURA 4
FIGURA 3
INSTRUCCIONES PARA EL ARMADO
REMOCION DE LAS PIEZAS DE LA CAJA
Saque todas las piezas y los paquetes de ferretería de la caja.
Extienda sobre una superficie todas las piezas y la ferretería, e
identifíquelas usando las ilustraciones de la página .
TUERCA
PERNO HEXAGONAL DE 1/4" X 1 3/4"
TUERCA
PERNO HEXAGONAL
DE 1/4" X 1-3/4"
PASADOR DE ENGANCHE
PASADOR DE HORQUILLA
PERNO HEXAGONAL
DE 1/4" X 2"
TUERCA
TAPA DE VINILO
PERNO DE COCHE
TUERCA DE
MARIPOSA DE NILON
TAPA DE VINILO
