Page 117
59
INSTRUCCIONES DE INSTALACION
(continuación)
Requerimientos de Plomería
(continuación)

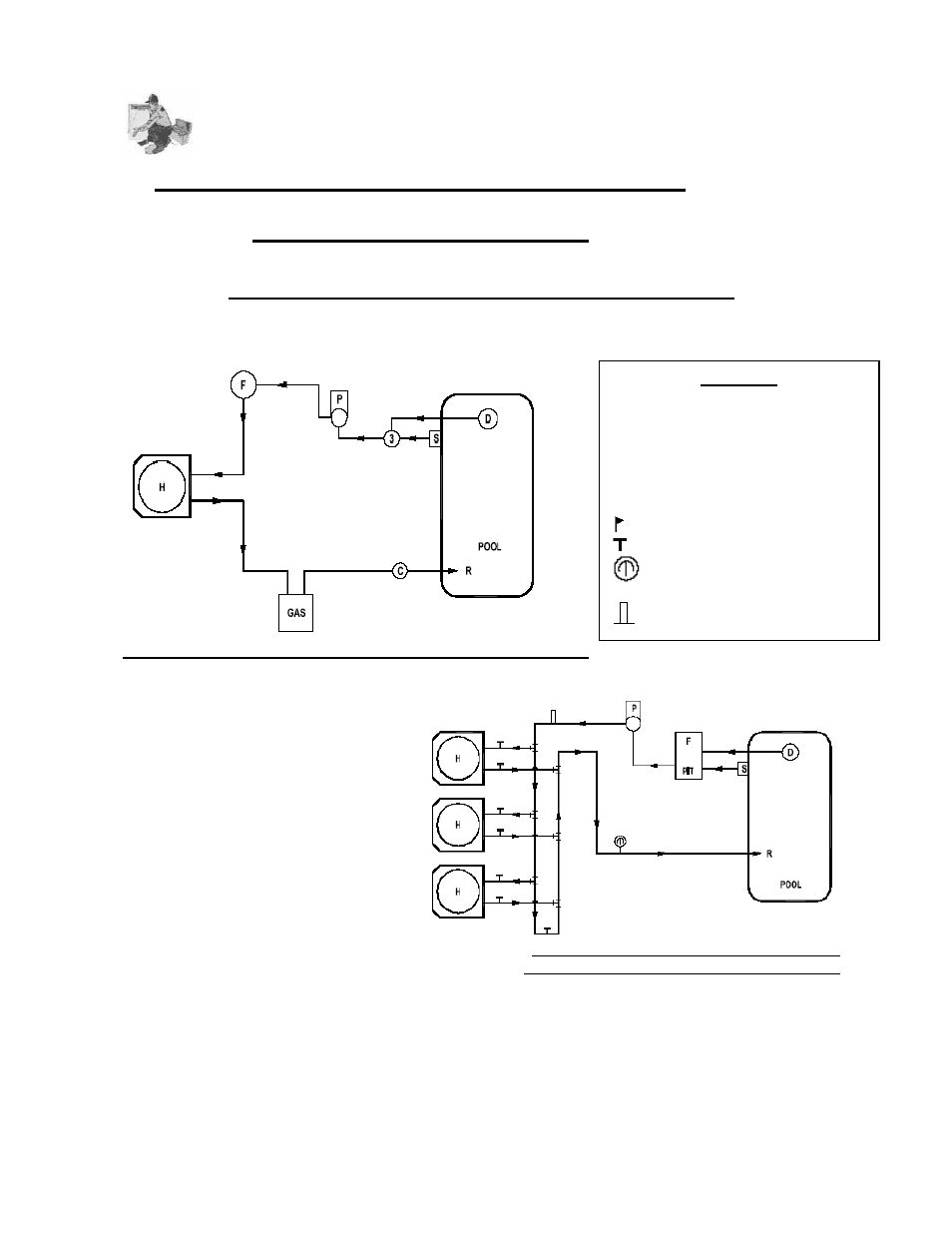

Diagrama de Plomería – Flujo de Agua entre 30 – 70 GPM
Instalación Bomba de Calor con Respaldo de Calentador a Gas
Instalación de Múltiples Bombas de Calor
Mínimo 30 GPM para cada Bomba de Calor
(Continúa en la Próxima Página)
Símbolos
3 – Válvula 3 vías
C – Clorinador (generador de cloro)
D – Drenaje de Fondo
F – Filtro
H – Bomba de Calor
P – Bomba de Circulación
R – Retorno
S – Desnatador (Skimmer)
- Interruptor de Flujo (Equipo ADT)
- Válvula Reguladora
- Termómetro
X - Válvula de Sobrepaso
- Medidor de Flujo
Distancia Mínima entre las
Bombas de Calor: 61 Cm.
Mínimo 30 GPM para cada
Bomba de Calor
Paralelo
Serie
