45 JP
FWD-S42H1/FWD-S47H1
4-111-559-01(1)
JP

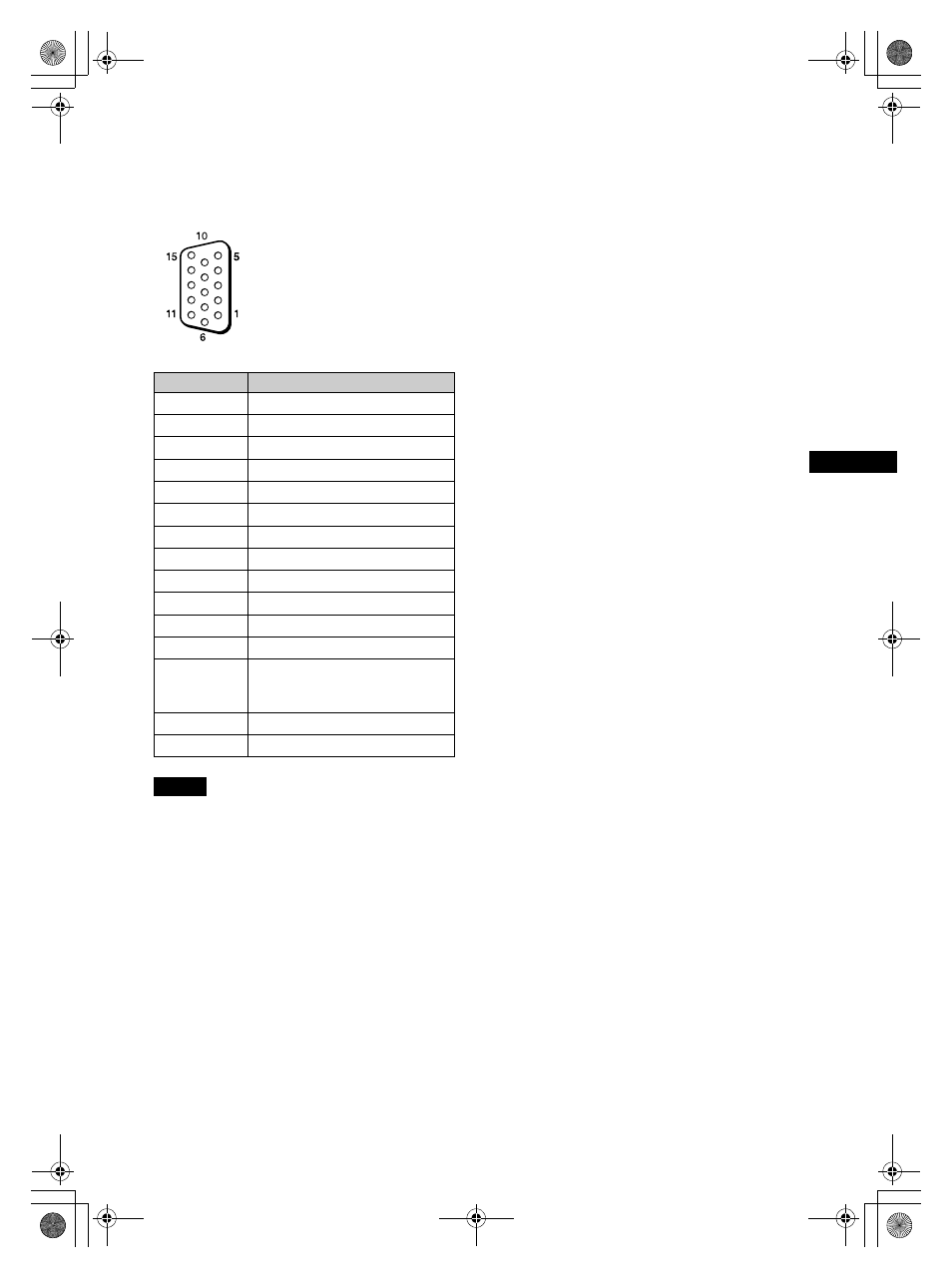

ピン配列
HD15（RGB/COMPONENT）端子（D-sub
15 ピン）
コンポーネント信号を入力する際は 13、14 ピンに同
期信号を入力しないでください。画像が正しく表示さ
れない場合があります。
安全規格 電安法、VCCI クラス B
本機は「JIS C 61000-3-2 適合品」で
す。
JIS C 61000-3-2 適合品とは、日本工
業規格「電磁両立性 - 第 3-2 部：
限度値 - 高調波電流発生限度値
（1 相当たりの入力電流が 20 A 以
下の機器）」に基づき、商用電力
系統の高調波環境目標レベルに適
合して設計・製造した製品です。
ピン No. 信号
1 赤映像信号または C
R
/P
R
信号
2 緑映像信号または Y 信号
3 青映像信号または C
B
/P
B
信号
4 接地 (GND)
5 接地 (GND)
6 赤接地 (GND)
7 緑接地 (GND)
8 青接地 (GND)
9 未使用
10 接地 (GND)
11 接地 (GND)
12 SDA
13 水平同期信号、コンポジット同期
信号またはコンポジットビデオ信
号 ( 同期信号として )
14 垂直同期信号
15 SCL
ご注意
