34

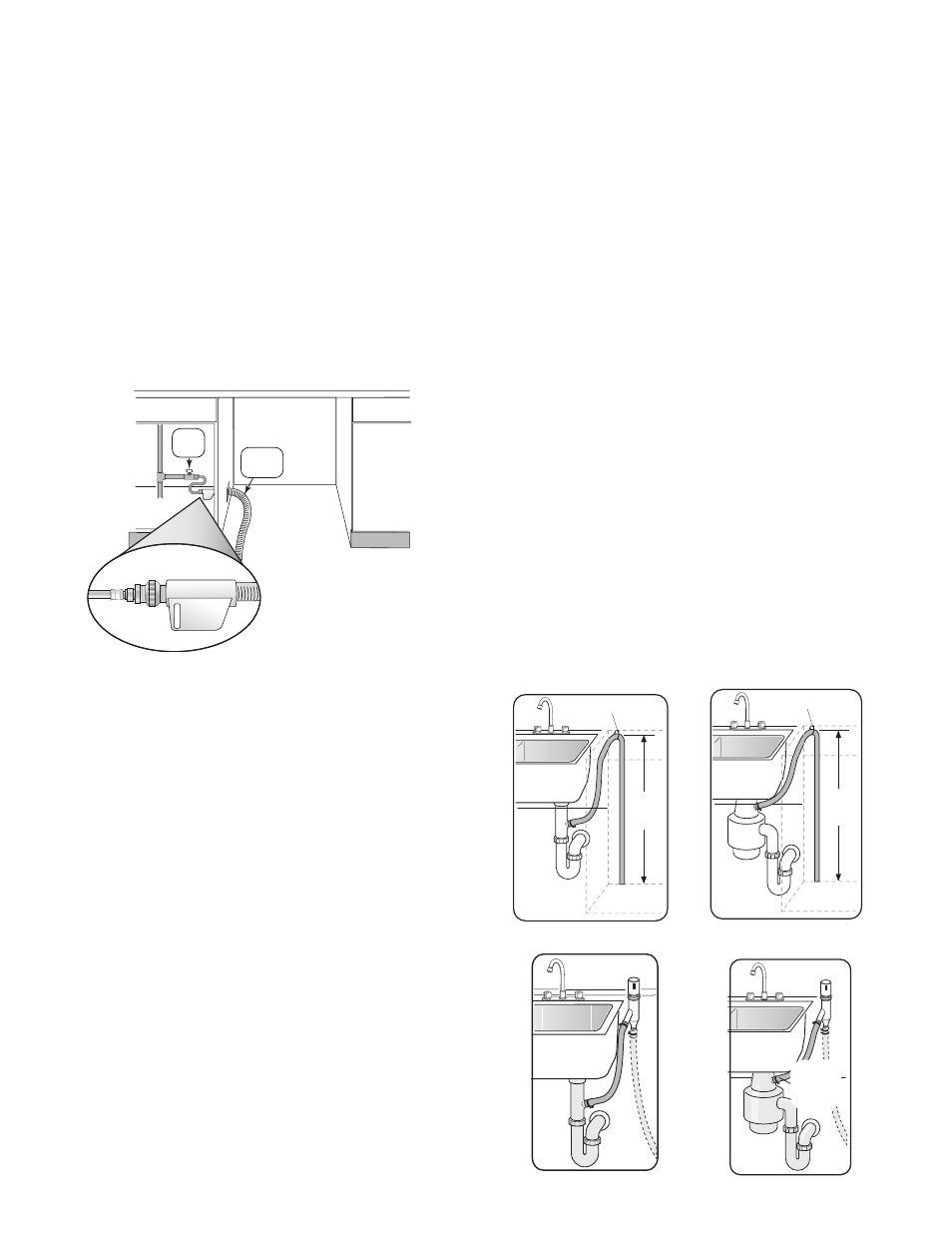

Válvula de cierre del suministro de agua
Instale una válvula de cierre fácilmente accesible (no incluida)
en la línea de suministro de agua caliente, como se muestra
en la Ilustración 7. Se deben realizar todas las conexiones
soldadas antes de conectar la tubería de agua a la lavadora
de platos
Conectar el suministro de agua caliente
Hay dos mangueras corrugadas de plástico que salen de
la parte trasera de la lavadora de platos. La manguera más
grande con la conexión de cobre en el extremo es la man-
guera de suministro de agua a la lavadora de platos (la otra
manguera es la manguera de desagüe de la lavadora de
platos). Se requiere una abertura de 3” x 1
3 /
4
” (76 x 45mm)
a través del gabinete para meter la tubería de agua de la
lavadora y conectarla a la válvula de cierre.
Para conectar el suministro de agua caliente:
1. Instale la conexión del adaptador del suministro de agua
de la bolsa de partes sobre la manguera de suministro
de agua de la lavadora de platos (vea la Ilustración 7).
Esta conexión no requiere cinta de telón.
2. Meta la manguera de agua de la lavadora de platos con
el adaptador instalado a través de la abertura hacia la
válvula de cierre de agua. Tenga cuidado que la manguera
no quede doblada o torcida detrás de la lavadora de
platos.
3. Conecte la tubería de agua de la lavadora de platos con
el adaptador a la válvula de cierre. Deberá usar una
tubería o manguera de agua aprobada para conectarla a
la lavadora de platos junto con las conexiones correctas.
Siempre debe usar el sello correcto cuando haga
conexiones de agua.
NOTA: El extremo de la manguera de agua de la lavadora
de platos está pesado y debe tener un soporte. Es mejor
descansar el extremo sobre el piso del gabinete como se
muestra en la Ilustración 7.
4. Una vez que se hicieren todas las conexiones, prenda el
agua caliente y revise si hay fugas.
Conexiones de desagüe
Se puede conectar la manguera de desagüe de la lavadora
de platos al desagüe casero en una de cuatro maneras. Debe
hacer un agujero con diámetro de 1
1 /
4
” para poder meter la
manguera de desagüe a través del gabinete.
1 Directamente a la conexión de desagüe de la lavadora
de platos debajo del fregadero, como se muestra en la
Ilustración 8.
2 Directamente a una conexión de desagüe de la lavadora
de platos que cuenta con una trituradora de basura, como
se muestra en la Ilustración 9.
3 A la conexión de desagüe de la lavadora de platos debajo
del fregadero a través de un espacio de aire, como se
muestra en la Ilustración 10.
4 A una conexión de desagüe de la lavadora de platos
que cuenta con una trituradora de basura a través de un
espacio de aire, como se muestra en la Ilustración 11.
NOTAS IMPORTANTES:
· Si ordenanzas locales requieren un espacio de aire,
lo debe instalar conforme a las instrucciones del fabri-
cante.
· Si se debe conectar la manguera de desagüe de la
lavadora de platos a una conexión de desagüe de una
trituradora de basura, quite el tapón de la conexión de
desagüe de la trituradora.
· A lo largo de su longitud, la manguera de desagüe de
la lavadora de platos debe tener un lugar que es ijado
bien a una distancia de 20 pulgadas (50.8 cm) arriba del
piso del gabinete.
· Se puede alargar la manguera de desagüe si es nec-
esario. La máxima longitud de la manguera de desagüe,
incluyendo la manguera conectada al espacio de aire,
son 150 pulgadas (381 cm).
Dishwasher
Water Inlet
Hose
Water
Shut Off
Valve
110-
120V
Ilustración 7
Ilustración 10
Ilustración 11
Ilustración 8
Non-Metallic Tie
MIN.
20"
MIN.
20"
Non-Metallic Tie
Ilustración 9
Quitar
tapón
