Soupape d’arrêt d’alimentation en eau
Installer la soupape d’arrêt facilement accessible (non
fournie) sur la canalisation en eau chaude, igure 7. Toutes
les connexions soudées doivent avoir été faites avant de
brancher la canalisation en eau sur le lave-vaisselle.
Connexion de l’alimentation en eau chaude
Il y a deux tuyaux en plastique ondulé qui sortent de l’arrière
de l’appareil. Le gros tuyau, avec raccord en laiton, à
l’extrémité, est l’alimentation en eau au lave-vaisselle, (l’autre
est le tuyau de drainage). Il faut une ouverture de 3 x 1 ¾
po (76 x 45 mm) dans l’armoire pour passer la canalisation
vers la soupape d’arrêt.
Pour brancher l’alimentation en eau chaude :
1. Installer le raccord adaptateur d’alimentation en eau (du
sac de pièces) sur le tuyau d’alimentation en eau du
lave-vaisselle (igure 7). Cette connexion ne requiert pas
de ruban Télon.
2. Passer la canalisation d’alimentation en eau du lave-
vaisselle dotée de l’adaptateur par l’ouverture vers la
soupape d’arrêt. Faire attention à ce que le tuyau ne se
coince pas ni ne se pince derrière l’appareil.
3. Brancher la canalisation avec l’adaptateur sur la soupape
d’arrêt. Il faut utiliser une canalisation d’alimentation
en eau de lave-vaisselle approuvée avec un raccord
approprié pour la connexion. Toujours utiliser un joint pour
faire les connexions.
REMARQUE : l’extrémité du tuyau d’eau est lourde et doit
être supportée. Il est préférable de la déposer sur le
plancher de l’armoire, igure 7.
4. Une fois toutes les connexions faites, ouvrir l’eau chaude
et vériier s’il y a des fuites.
Le tuyau de drain peut être branché sur le drain résidentiel
ou sur place, de quatre façons. Il faut une ouverture de 1
¼ po de diamètre ain de passer le tuyau de drain dans
l’armoire.
1 Directement sur la connexion du drain sous l’évier, igure
8.
2. Directement sur la connexion du drain du broyeur, igure
9.
3. Directement sur la connexion du drain sous l’évier par un
intervalle d’air, igure 10.
4. Directement sur la connexion du drain du broyeur par un
intervalle d’air, igure 11.
REMARQUES IMPORTANTES:
• Si les exigences locales requièrent un intervalle d’air,
installer selon les instructions du fabricant.
• Si le tuyau de drain est branché sur la connexion du drain
du broyeur, enlever la iche de la connexion du drain du
broyeur.
• Le tuyau du drain du lave-vaisselle doit avoir une place
le long de sa longueur qui est maintenue en place de
façon sécuritaire à 20 po au-dessus du plancher de
l’armoire.
• La longueur du tuyau de drain peut être allongée au
besoin. La longueur maximale incluant le tuyau vers
l’intervalle d’air est de 150 po.
Dishwasher
Water Inlet
Hose
Water
Shut Off
Valve
110-
120V

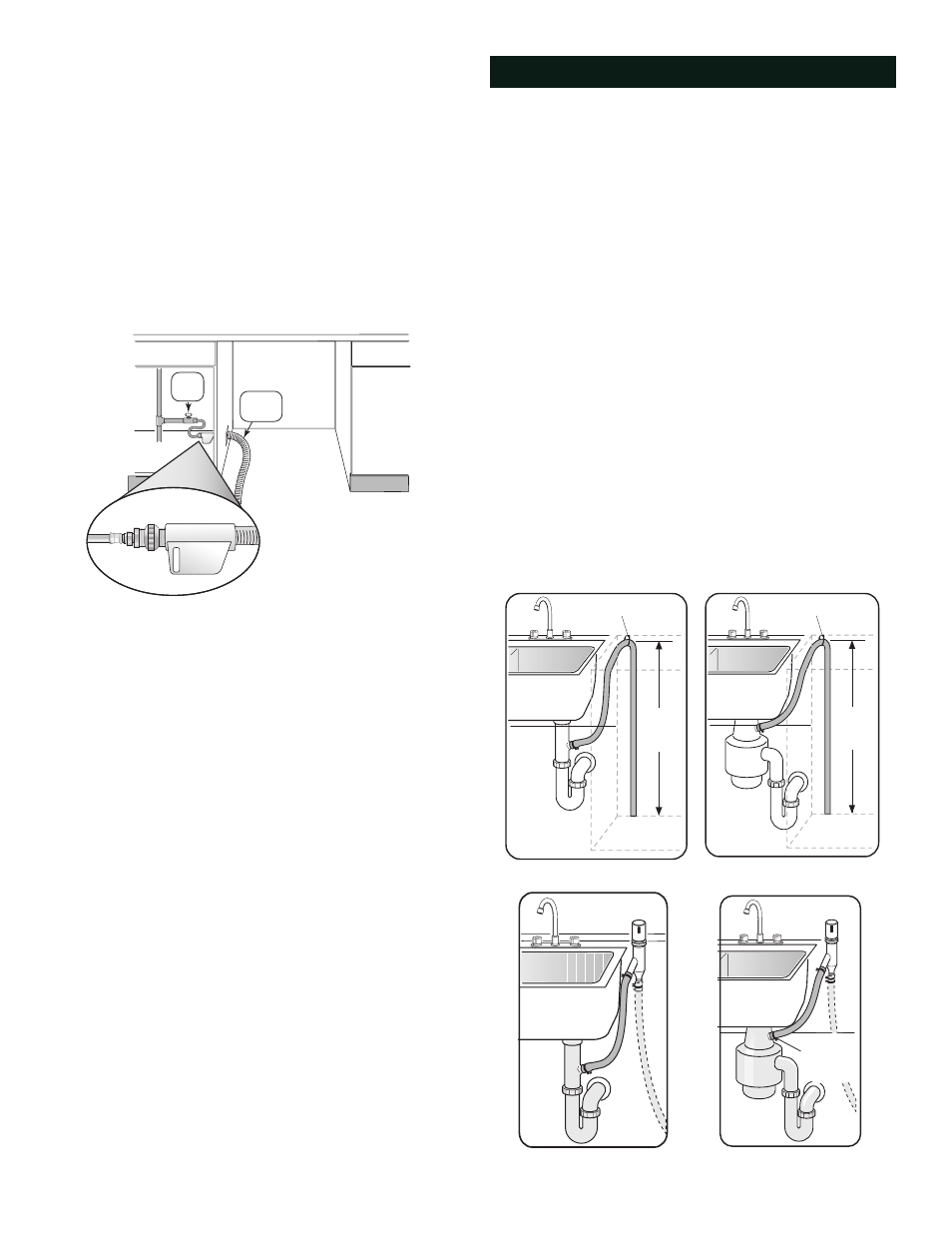

Figure 7
Figure 10 Figure 11
Figure 8
Non-Metallic Tie
MIN.
20"
MIN.
20"
Non-Metallic Tie
Figure 9
Remove
plug
Connexion de drain
