490 +1 mm
270 +1 mm
R 5mm
55mm

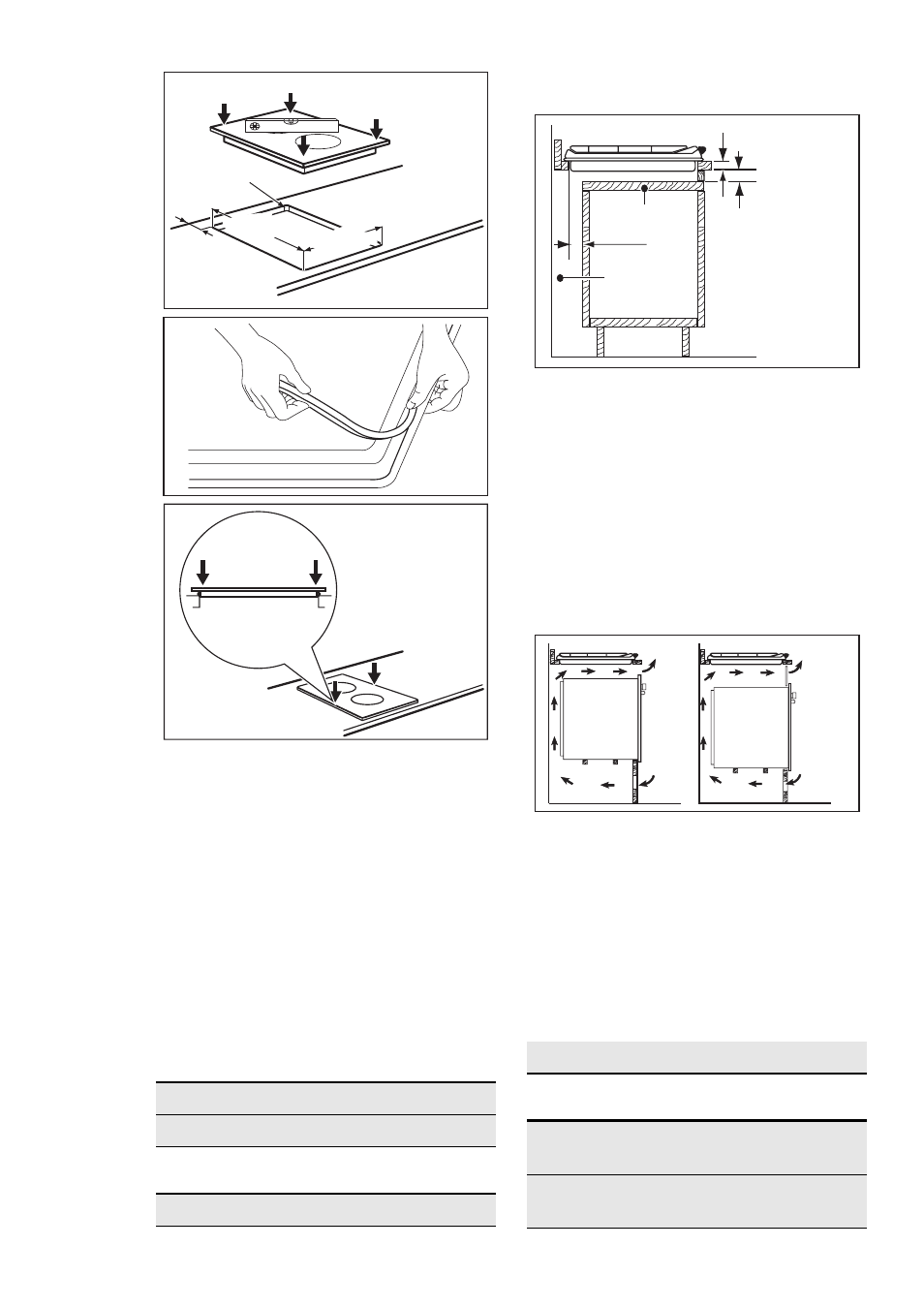

8.5 Možnosti zabudovania
Kuchynský dielec s dvierkami
Ochranná priečka nainštalovaná pod varným pa‐
nelom sa musí jednoducho vyberať a v prípade
potreby zásahu servisného pracovníka musí byť
spotrebič jednoducho prístupný.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Vyberateľný panel
B) Priestor pre prípojky
Kuchynský dielec s rúrou
Rozmery priestoru pre varný panel musia zodpo‐
vedať príslušným údajom a kuchynská jednotka
musí mať otvory na nepretržitý prívod vzduchu.
Elektrická prípojka varného panela a rúry sa mu‐
sí z bezpečnostných dôvodov inštalovať samo‐
statne aj preto, aby sa dala rúra z jednotky jed‐
noducho vybrať.
50 cm 2
360 cm 2 180 cm 2
120 cm 2
9. TEHNIČNE INFORMACIJE
Rozmery varného panela
Šírka: 290 mm
Dĺžka: 510 mm
Rozmery priestoru pre varný panel
Šírka: 270 (0/+1) mm
Dĺžka: 490 (0/+1) mm
Príkon varnej platne
Zadná varná zóna
180 mm
1.7 kW
Predná varná zóna
145 mm
1.2 kW
