64

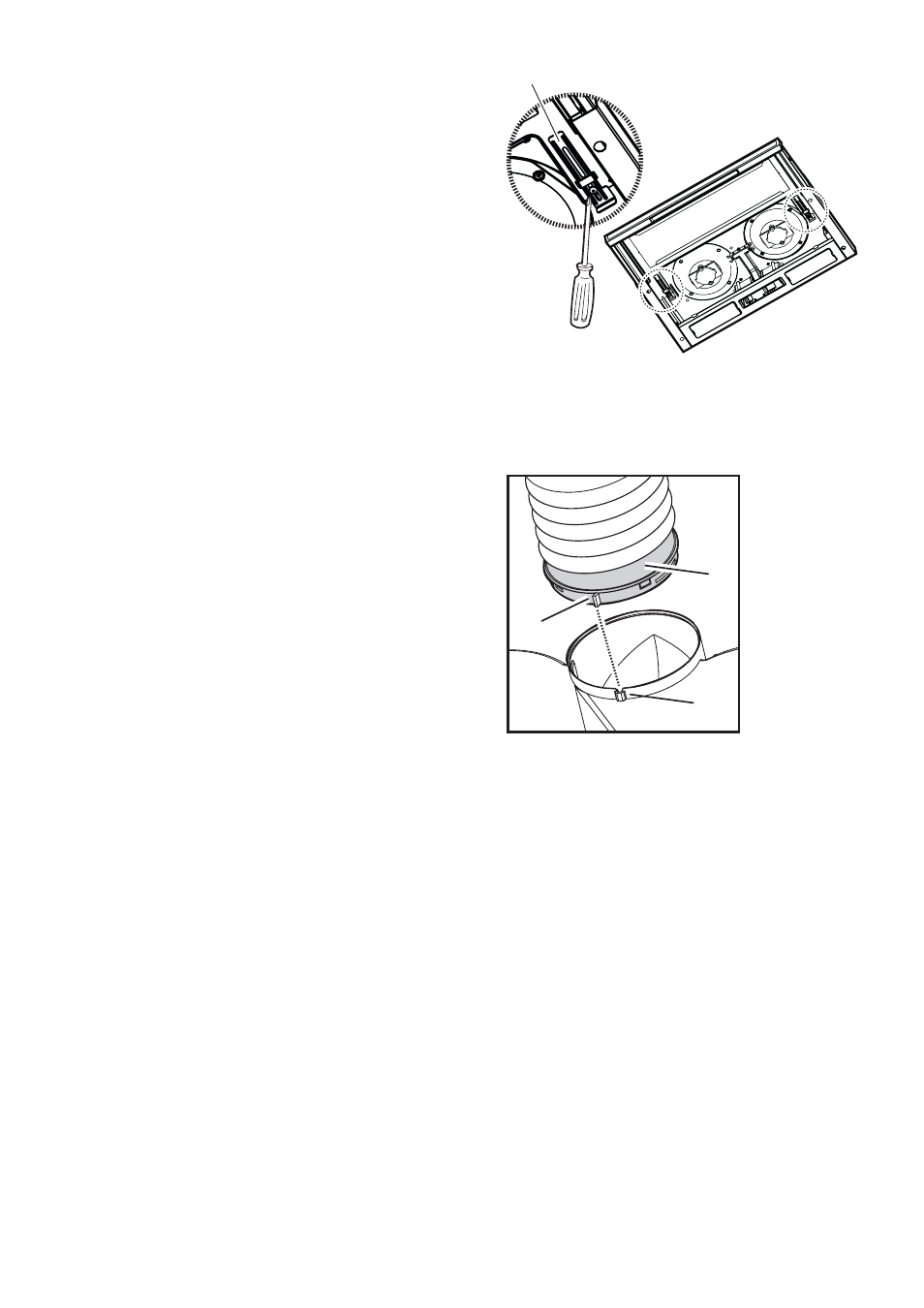

• Regular o curso da gaveta extraível em função
da profundidade do pênsil agindo nos dois
encostos F.
Desse modo é possível colocar a peça frontal
alinhada com o próprio pênsil (Fig. 10).
a. Solta os parafusos F dos encostos;
b. Deslocar os encostos para trás ou para
frente com base na necessidade.
c. Apertar os parafusos dos encostos.
• Instalar um tubo de descarga no anel de
conexão C fornecido em dotação, de
preferência com diâmetro equivalente àquele do
anel de conexão (Fig. 11). O tubo de descarga
deve ter um comprimento suficiente para
alcançar o lado externo (versão aspirante) ou o
tecto do pênsil (versão filtrante).
• Fixar o anel de conexão C (fixação por engate),
na saída do ar superior da coifa. Para facilitar a
instalação, o anel é fornecido com um índice G
que deve corresponder à respectiva guia H
obtida na saída de ar superior.
• Completar a instalação do tubo de descarga.
• Reinstalar os filtros de gorduras, conectar a
coifa à rede eléctrica e controlar o perfeito
funcionamento do conjunto.
F
H
C
G
Fig. 10
Fig. 11
