Régler la course du tiroir en fonction de la
profondeur du meuble en agissant sur les deux
feuillures F (Fig. 10). De cette manière, il sera
possible de replacer le frontal à niveau avec le
meuble même.
a. Dévisser les vis des feuillures F;
b. Déplacer les dispositifs de fixation en arrière
ou en avant comme nécessaire.
c. serrer les vis de fixation.
Sur la buse C, installer un tuyau dévacuation,
de préférence dun diamètre égal à celui de la
buse (Fig. 11). Le tuyau dévacuation doit être
assez long pour rejoindre lextérieur (version
évacuation exterieure) ou le plafond du meuble
(version recyclage).
Fixer la buse C (fixation à déclic) à la sortie
dair supérieure de la hotte.
Pour faciliter linstallation, la buse est munie
dun indice G qui doit correspondre àu guide H
sur la sortie dair de la hotte.
Compléter linstallation du tuyau dévacuation.
Réinstaller les filtres à graisse, relier la hotte,
raccorder la hotte au réseau électrique et
contrôler le fonctionnement parfait.
F
H
C
G

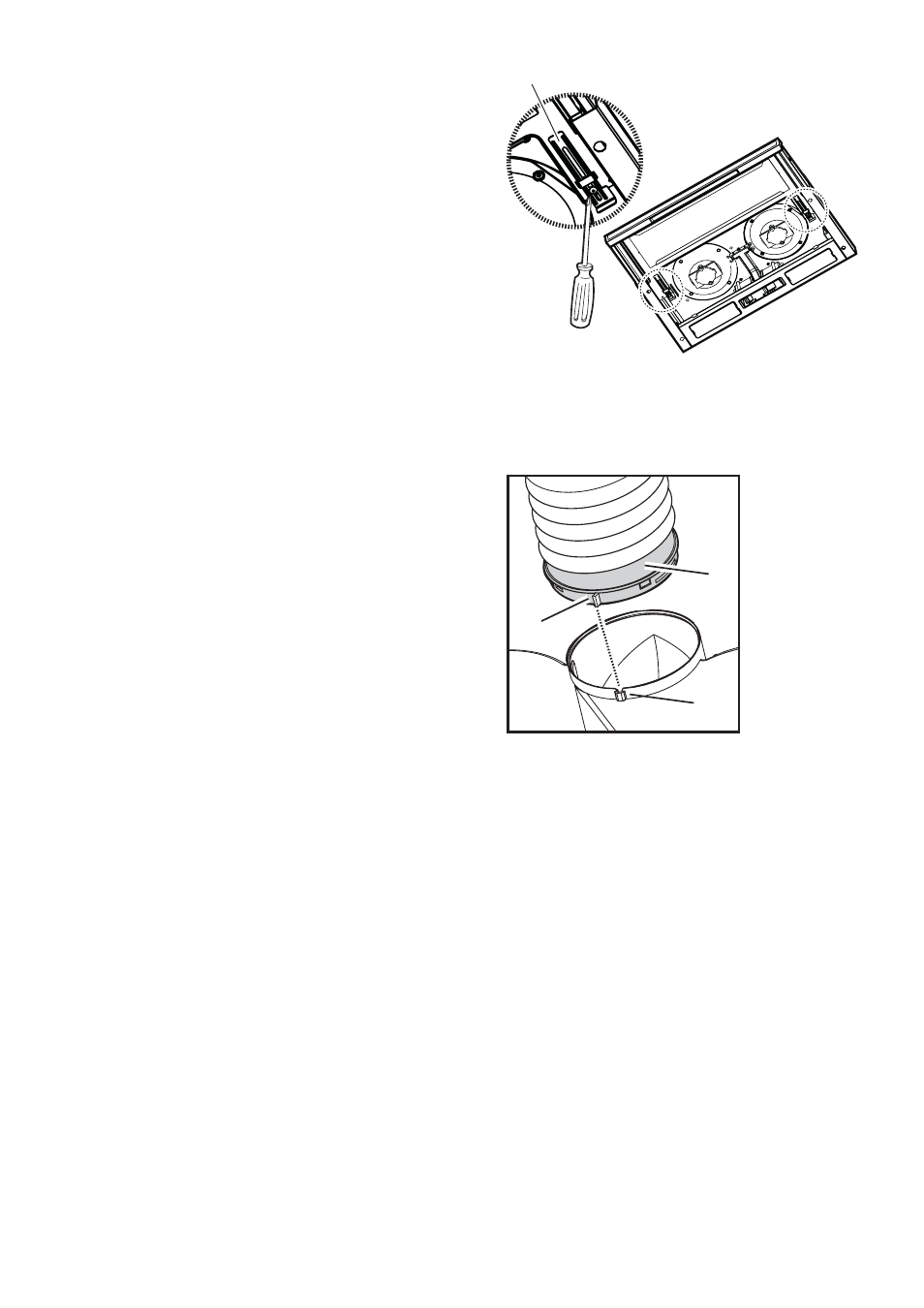

Fig. 10
