10
Zubehör/Montagematerial
1 Schlüssel (zum Festziehen von Schrauben mit
Kopf
4 Schrauben 4,5 x 16
6 Schrauben 4 x 8
4 Bügel
1 Abluftstutzen
Montage

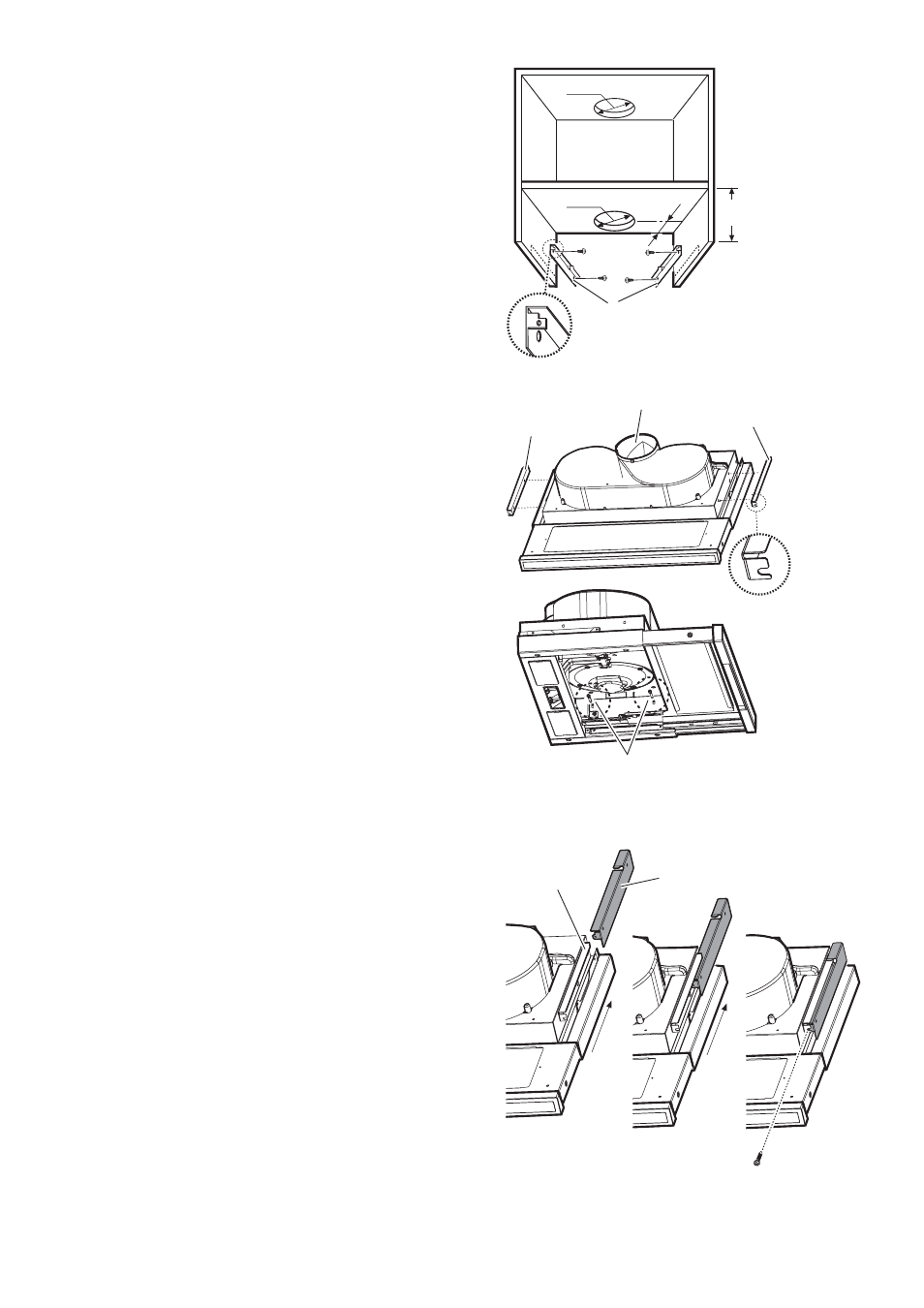

• Zwei Bügel D (Bild 7) an der Seitenwand des
Hängeschranks (einer pro Seite) mit 2
Schrauben pro Bügel befestigen (den Bügel
nach der unteren Kante ausrichten).
Den Bügel auf Anschlag mit der hinteren Kante
des Hängeschranks setzen, darauf achten, dass
die hintere Kante des Bügels der hinteren Seite
der Haube entspricht.
An der Oberseite des Hängeschranks ein Loch
für das Abluftrohr und das Kabel für die
Stromzufuhr ausführen.
• Zwei Bügel E (Bild 8) an den Seiten der
Haube befestigen (einen pro Seite).
a. das ausziehbare Fach herausziehen;
b. den/die Fettfilter herausnehmen;
c. vom Innern der Haube aus die Bügel mit
zwei Schrauben P pro Bügel befestigen, sie so
weit (Seite des Luftaustritts) wie möglich oben
befestigen und dann die Schrauben festziehen.
• Die Haube in den Hängeschrank einfügen,
darauf achten, dass der Bügel E der Haube
oberhalb des Bügels D des Hängeschranks
positioniert wird (Bild 9).Das Stromkabel durch
das dafür hergestellte Loch führen.
• Die Haube durch zwei Schrauben (eine pro
Seite) am vorderen Ende befestigen (Bild 9).
• Den elektrischen Anschluss an das Stromnetz
des Haushalts vornehmen, das Stromnetz muss
bis zur Vollendung der Installation stromlos
gesetzt sein.
• Wenn die Haube nicht ganz genau mit der
Unterkante des Hängeschranks abschließen
sollte, die Position korrigieren, indem die
Schrauben P der an der Haube angebrachten
Bügel E (Bild 8) gelockert werden, dann ist es
möglich, die genaue Übereinstimmung zwischen
Haube und Hängeschrank herzustellen,
anschließend die Schrauben wieder festziehen.
D
E
Ø 4 x 8
Ø 150mm
Ø 150mm
D
min.
135
87
Ø 4,5x16
B
E
E
P - Ø 4 x 8
Bild 7
Bild 8
Bild 9
