Accessoires/Matériel de
montage
1 clé (pour visser les vis avec tête du type
TORX).
4 vis 4,5 x 16
6 vis 4 x 8
4 étriers
1 bride
Montage
• Fixer 2 étriers D (Fig. 7) au panneau latéral du
meuble (un de chaque côté) avec 2 vis pour
chaque étrier (aligner l’étrier au bord inférieur).
Placer l’étrier- à feuillures – sur le bord
postérieur du meuble, en tenant compte que le
bord postérieur de l’étrier doit correspondre au
côté postérieur de la hotte.
Effectuer un trou sur le plafond du meuble pour
le passage du tuyau d’évacuation et pour le
câble électrique.
• Fixer 2 étriers E (Fig. 8) sur les côtés de la
hotte (un de chaque côté).
a. sorter le tiroir.
b. enlever le(s) filtre(s) à graisse;
c. de l’intèrieur de la hotte, fixer les étriers avec
deux vis P pour chaque étrier, et les fixer le plus
possible vers le haut (côté de la sortie d’air) et
ensuite serrer les vis.
• Introduire la hotte dans le meuble, en faisant
bien attention de placer l’étrier de la hotte E au-
dessus de l’étrier du meuble D (Fig. 9).
Faire passer le câble électrique à travers le trou
effectué à cet effet.
• Bloquer la hotte avec deux vis sur la partie
frontale (Fig. 9 – une pour chaque côté).
• Effectuer le raccordement électrique au réseau
domestique, le réseau électrique doit être
alimenté seulement à la fin de l’installation.
• Si la hotte ne joint pas parfaitement le bord
inférieur du meuble, régler la position en
dévissant le vis P des étriers E montés sur la
hotte (Fig. 8) ; il sera dés lors possible de régler
le parfait accouplement entre hotte et meuble,
ensuite revisser les vis.
D
E
Ø 4 x 8
Ø 150mm
Ø 150mm
D
min.
135
87
Ø 4,5x16
B
E
E
P - Ø 4 x 8

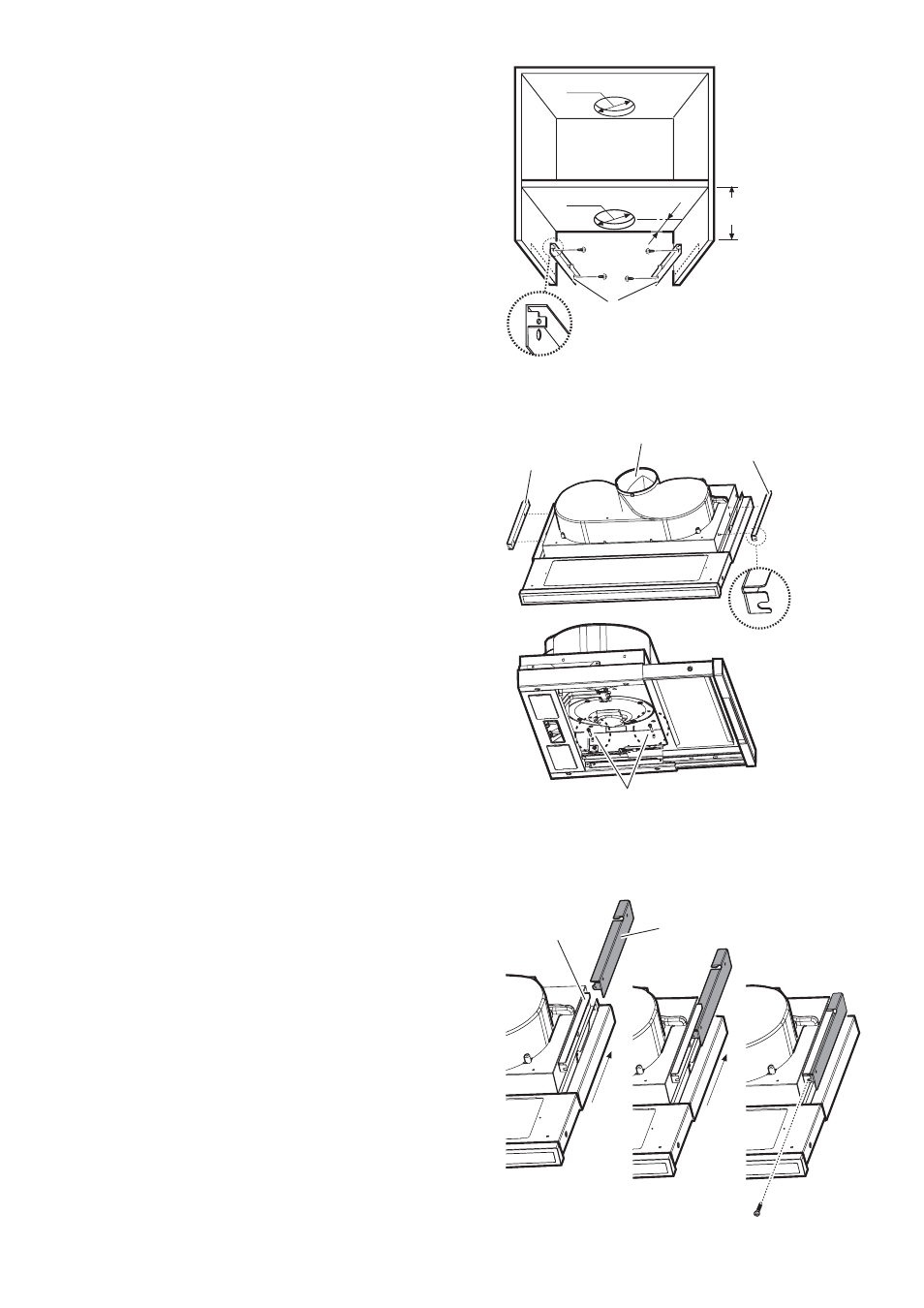

Fig. 7
