Instructions d’installation

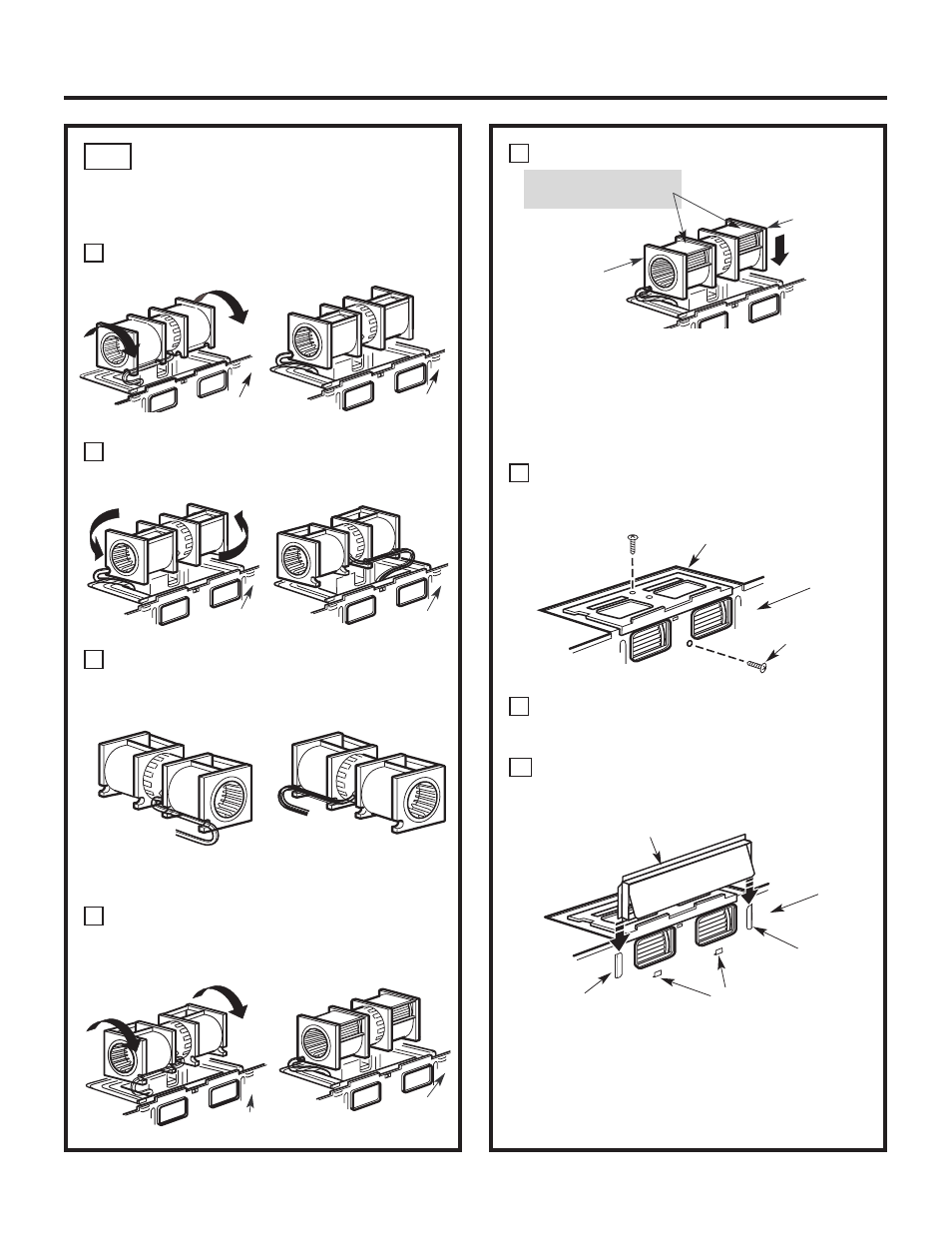

ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES POUR
L’ÉVACUATION À L’EXTÉRIEUR
PAR L’ARRIÈRE (suite) B5.
Retournez l’ensemble du ventilateur dans le sens
contraire des aiguilles d’une montre, sur 180°.
Enlevez délicatement les fils des encoches. Replacez les
fils dans les encoches de l’autre côté de l’ensemble du
ventilateur.
Replacez l’ensemble du ventilateur dans l’ouverture.
Tournez le moteur de 90° afin que les ouvertures des
pales du ventilateur soient orientées vers l’arrière du
four à micro-ondes.
Replacez la plaque du ventilateur au même endroit
qu’avant avec la vis. Assurez-vous que la vis est bien
serrée.
Fixez l’adaptateur d’évacuation à l’arrière du four en
le coulissant dans les guides situés au centre, à la
partie supérieure arrière du four.
Insérez-le jusqu’à ce qu’il soit dans les fentes de
blocage inférieures. Assurez-vous que la charnière
du registre est installée sur le dessus et que le
registre bouge librement.
Avant la rotation
Avant la modification
Avant le roulement Après le roulement
Les fils sont acheminés à travers
le côté droit Les fils sont acheminés à travers
le côté gauche
Après la modification
Après la rotation
Extrémité A
Extrémité B
Plaque du ventilateur
Adaptateur
Guide
Guide
Fentes de blocage
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Vis du moteur
du ventilateur Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
APRÈS : Ouvertures des pales
du ventilateur orientées vers
l’arrière
ATTENTION : Ne tirez pas sur les fils de l’ensemble
du ventilateur et ne les étirez pas. Assurez-vous que les
fils ne sont pas coincés et qu’il sont fixés solidement.
REMARQUE : Les ouvertures de l’ensemble du
ventilateur doivent correspondre aux ouvertures
de ventilation à l’arrière du four à micro-ondes.
Fixez l’ensemble de ventilateur au four à micro-ondes
en utilisant la vis d’origine.
3
Arrière du four
à micro-ondes Arrière du four
à micro-ondes
Avant la rotation Après la rotation
Tournez le moteur de 90°.
4
5
6
7
8
9
10
FR-18
