23

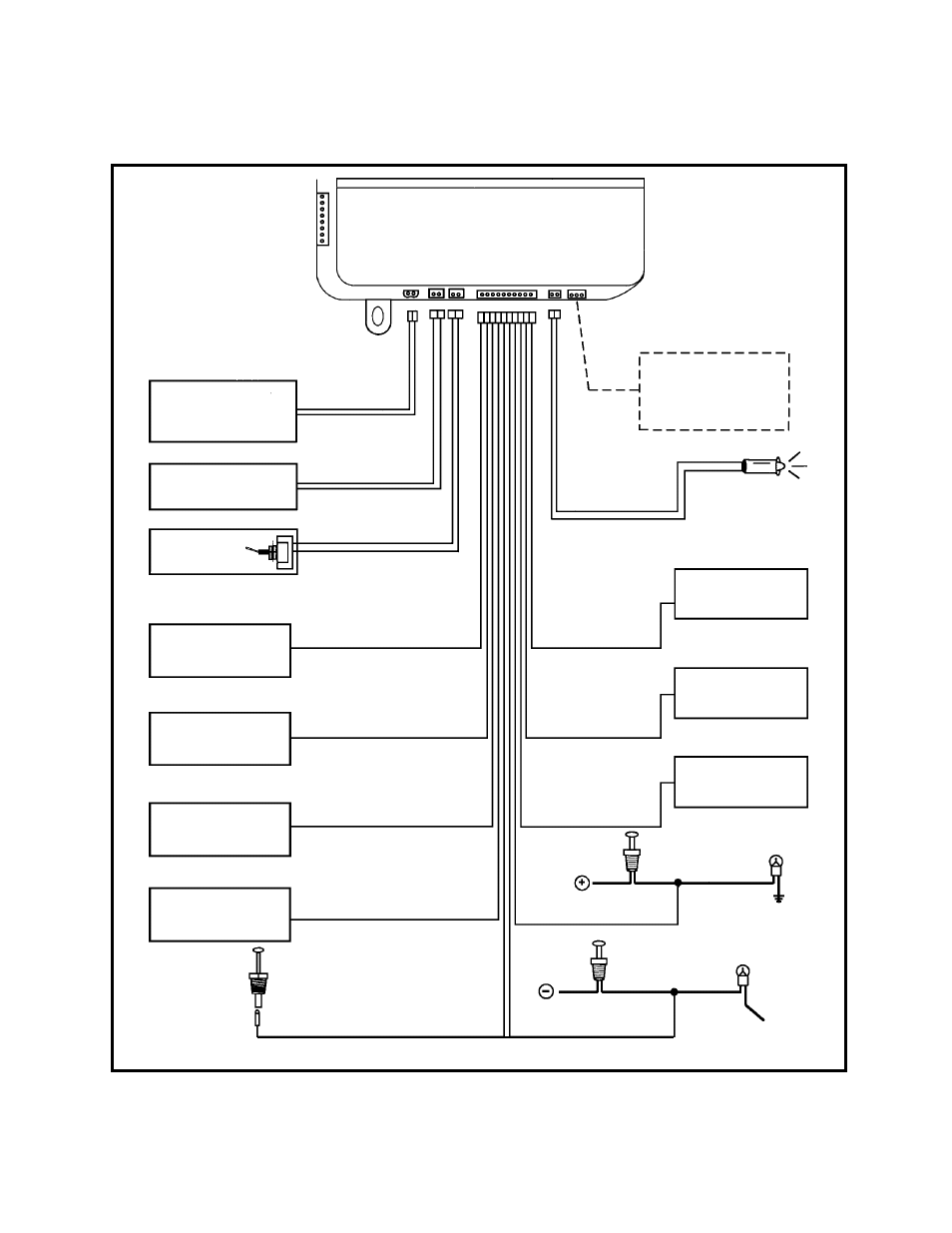

APS - 700
Del fusible
de luces
MARRÓN (puerta -)
VIOLETA (puerta +)
AMARILLO
FUENTE DE ENCENDIDO
Conectar a una fuente que
tenga +12 voltios cuando
la llave esté en los modos
“on” y “start”.
BLANCO Y AZUL
SALIDA DE FAROS
Saluda a tierra de 30
segundos durante la
activación y desactivación
Se requiere un relé
VERDE CLARO
ZONA 1
Conectar a los aparatos de
activación negativa opcional
ROJO
VERDE
ROJO
SALIDAS DE TRABADO
DE PUERTAS
IMPULSO (+) DE TRABADO
IMPULSO (-) DE DESTRABADO
IMPULSO (+) DE DESTRABADO
IMPULSO (-) DE TRABADO
ROJO
NEGRO CONTROL DE
ENCENDIDO DEL VSS
VER NOTAS ESPECIALES CON
RESPECTO A LA APLICACIÓN
GRIS
NEGRO INTERRUPTOR
VALET /
PROGRAMACIÓN
CELESTE
CANAL 4 / AUXILIAR 3
Salida de enganche negativa
para subir las ventanillas o
arranque remoto opcional
VERDE Y NEGRO
CANAL 3 / AUXILIAR 2
Salida de enganche negativa
para accesorios, subir las
ventanillas o arranque remoto
opcional
NEGRO Y BLANCO
SALIDA DE LA BOCINA
Conectar al cable de baja
corriente
negativo del
interruptor de la bocina
NARANJA Y BLANCO
SALIDA A TIERRA CUANDO
ESTÁ DESACTIVADO
Conectar al relé para la función
de corte del arrancado
normalmente abierto
VERDE OSCURO
Activación negativa del
interruptor de clavija del
capó / baúl
PRECAUCIÓN:
Conexión de datos para
actualizar el módulo de
rastreo del vehículo
solamente.
LED
AZUL
