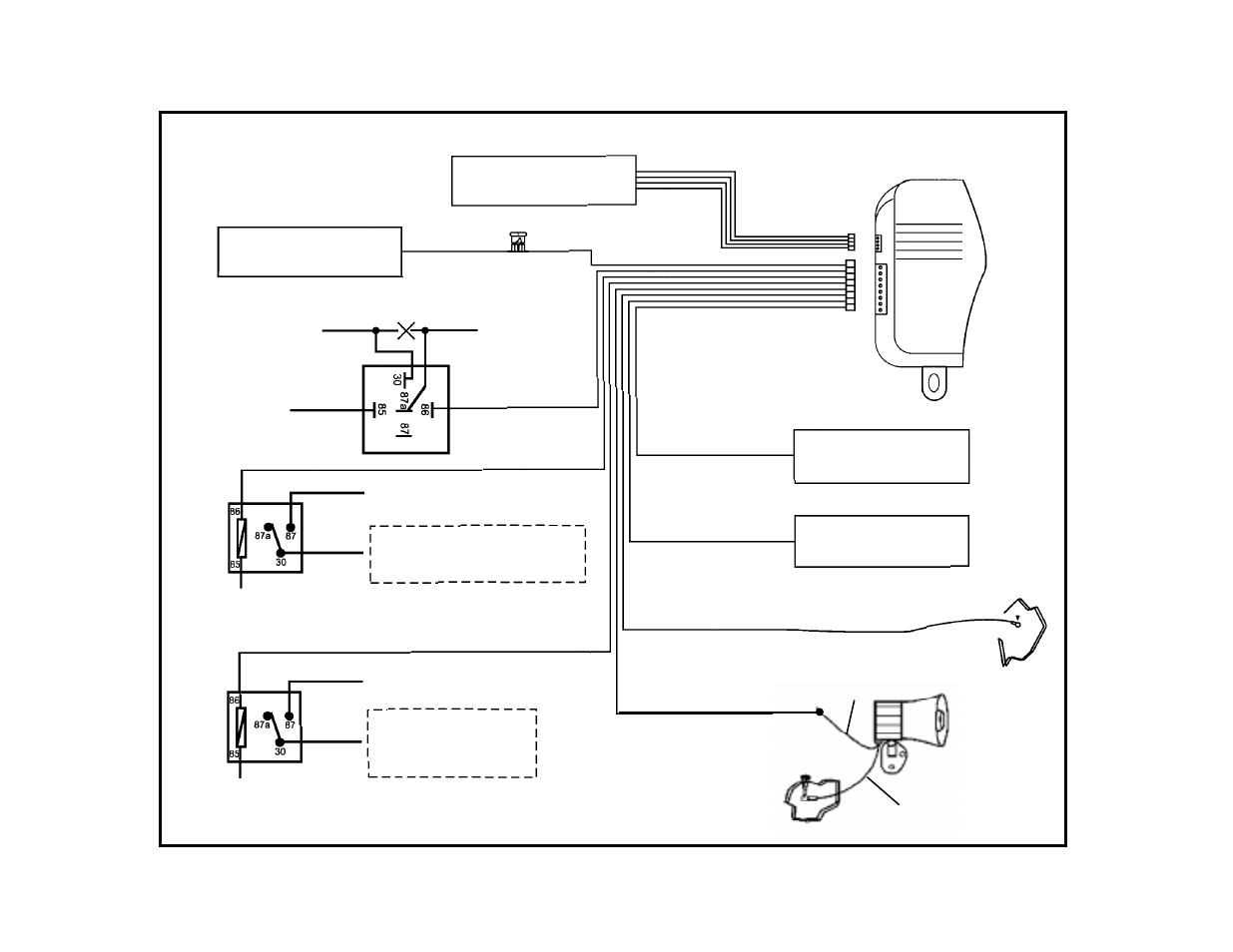

Audiovox APS-700 - Manual (Page 22)

22
AZUL OSCURO SALIDA CANAL 2 / AUXILIAR 1
DETECTOR DE CHOQUE
CABLES ROJO, NEGRO, AZUL Y VERDE
PARA ENCHUFAR EL DETECTOR DE
CHOQUE
BATERÍA DE +12 VOLTIOS
CONECTAR A UNA BATERÍA DE
+12 VOLTIOS CONSTANTES
ROJO Y BLANCO
BLANCO Y NEGRO
Superficie metálica
limpia y sin pintura
NEGRO
CONEXIÓN A TIERRA
DEL CHASIS
BLANCO SALIDA DE BAJA CORRIENTE
DESTELLADO DE LUCES DEL LADO
DERECHO VER NOTAS ESPECIALES
CON RESPECTO A LA APLICACIÓN
SALIDA DE BAJA CORRIENTE
DESTELLADO DE LUCES DEL LADO
IZQUIERDO VER NOTAS ESPECIALES
CON RESPECTO A LA APLICACIÓN
BLANCO
MÓDULO
APS-700
Cable solenoide
de arranque Baja corriente existente
Corte
Al ENCENDIDO / ARRANQUE
+12 voltios
Rojo
NARANJA
VERDE Y BLANCO
Al cable de iluminación
de entrada del vehículo
A una fuente de
batería con fusibles
Interruptor del circuito de iluminación de acceso
del vehículo es de +12 voltios: Conectar a una
fuente de +12 voltios con fusibles
Interruptor del circuito de iluminación de acceso
del vehículo tiene conexión a tierra: Conectar
al cable a tierra del chasis
A una fuente de
batería con fusibles
Interruptor del circuito de
desenganche del baúl del vehículo es
de +12 voltios: Conectar a una fuente
de +12 voltios con fusibles
Interruptor
del circuito de
desenganche del baúl del vehículo
tiene conexión a tierra: Conectar al
cable a tierra del chasis
Al solenoide de desenganche
del baúl del vehículo
SIRENA
Negro
Rojo
