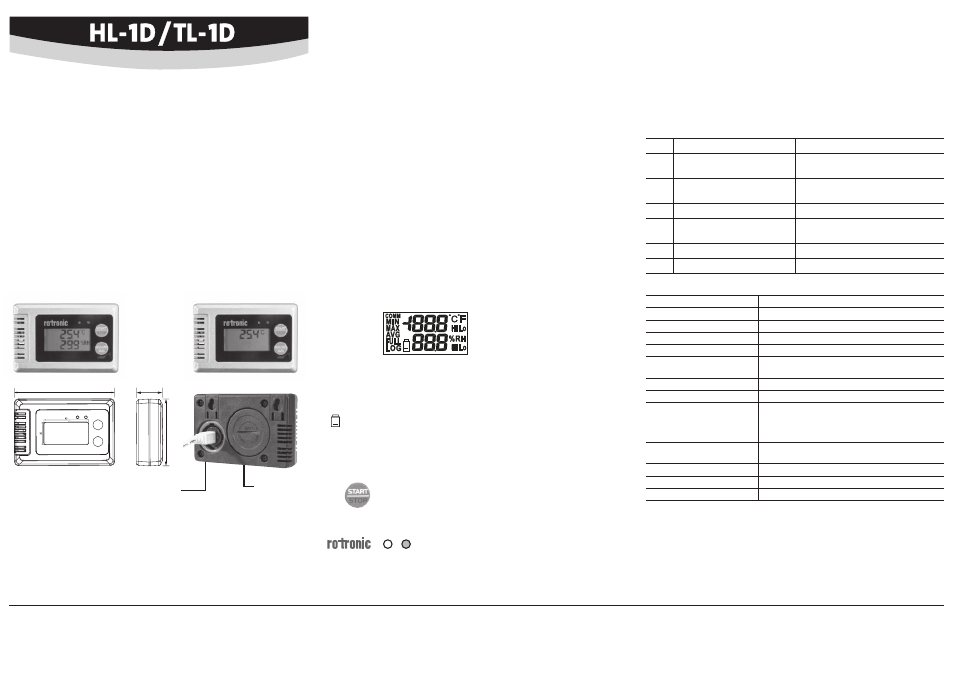

Typ TL-1D Typ HL-1D
Datenlogger für Feuchte- und Temperatur:
KURZBEDIENUNGSANLEITUNG
Allgemeine Beschreibung
Herzlichen Glückwunsch zum Kauf eines neuen ROTRONIC HL-1D (Feucht und Temperatur),
TL-1D (Temperatur) Datenlogger. Bitte lesen Sie diese Kurzbedienungsanleitung genau durch,
bevor Sie das Gerät in Betrieb nehmen. Diese Kurzbedienungsanleitung beschränkt sich auf
die Beschreibung der wichtigsten Funktionen und der Installation des Gerätes.
Der HL-1D Datenlogger kann bis zu 16‘000 Messwertpaare, relative Feuchte und Temperatur,
in einem Bereich von 0 bis 100 %rF und -20 bis 70 °C aufzeichnen.
Der TL-1D Datenlogger kann bis zu 32‘000 Temperatur Messwerte in einem Bereich von
-20 bis 70 °C aufzeichnen.
Abmessungen / Anschlüsse
Batteriefach
(BAT.) USB-Mini Anschluss
(Einstellungen und Datendownload)
Einsetzen oder Austauschen der Batterie
Die ROTRONIC HL-1D/TL-1D Datenlogger werden mit einer CR2 Batterie betrieben.
Beim Einsetzen oder Austauschen der Batterie, den BAT-Deckel mit einer Münze öffnen und
die Batterie mit der richtigen Polarität (+/-) einsetzen. Beim Schliessen darauf achten, dass
der Dichtungs-O-Ring korrekt eingesetzt ist.
Mechanische Installation / Allgemeine Empfehlung
Die relative Feuchte ist sehr temperaturabhängig. Daher kann der gewählte Installationsort
einen bedeutenden Einfl uss auf die Leistung des Gerätes haben.
Die Einhaltung der folgenden Richtlinien garantiert Ihnen eine optimale Leistung des Gerätes:
a) Wählen Sie einen repräsentativen Installationsort: Installieren Sie das Gerät an einem
Ort, an welchem die Feuchte- Temperatur- und Druckverhältnisse für die zu messende
Umgebung repräsentativ sind.
b) Stellen Sie genügend Luftbewegung am Gerät sicher: Eine Luftgeschwindigkeit von
mindestens 1 Meter/Sekunde beschleunigt und erleichtert die Anpassung des Fühlers
an wechselnde Temperaturen.
c) Zu vermeiden sind: (1)Gerät zu nahe an Heizelement, Kühlschlange, kalter oder warmer
Wand, direkte Sonneneinstrahlung etc. (2) Fühler zu nahe an Dampf-Injektor, Befeuchter,
oder direkter Niederschlag. (3) Unstabile Druckverhältnisse bei grossen Luftturbulenzen.
(4) Vermeiden Sie die Ansammlung von Kondensat an den Kontaktdrähten des Sensors.
Montage des Datenloggers
Das Gerät kann entweder an einem beliebigen Ort platziert oder an eine Wand gehängt
werden. Wandmontage: Ziehen sie die zwei Wandhalterungen an der Rückseite des Geräts
heraus. Bohren Sie zwei Löcher und drehen sie Schrauben ein. Daran kann das Gerät nun
aufgehängt werden.
COMM: erscheint, wenn das Gerät mit einem Computer verbunden ist
MIN/MAX/AVG: Taste kurz drücken um MIN/MAX/AVG der gespeicherten Messwerte
anzuzeigen (Funktioniert nur im LOG-Modus).
FULL: erscheint, wenn der Speicher voll ist
LOG: erscheint, wenn die Aufzeichnungs- Funktion aktiv ist
: erscheint, wenn die Batterie schwach ist
°C/°F, %RH: Einheit der Temperatur und Feuchte
Hi, Lo: erscheint, wenn die Temperatur oder Feuchte über der High Alarm
oder Low Alarm Schwelle ist
Ein- Ausschalten / Datenaufzeichnung
Taste kurz drücken um das Gerät ein- auszuschalten
(im Aufzeichnungs- Modus kann das Gerät nicht ausgeschaltet werden).
Um eine Datenaufzeichnung zu starten oder stoppen, drücken Sie für einige Sekunden die
START/STOP Taste.
Während dem Aufzeichnen der Daten blinkt die rechte LED alle
5 Sekunden grün.
Beim Über- unterschreiten der Alarmschwelle und bei schwacher Batterie blinkt die linke
LED alle 5 Sekunden rot.
Einstellungen / Anzeigen der Aufgezeichneten Daten
Display
Einstellungen und das Herunterladen bzw. Anzeigen der aufgezeichneten Daten erfordert
einen PC, auf dem die ROTRONIC gratis Software HW4-lite installiert ist (Softwarecode:
Lieferumfang / HW4: Download www.rotronic.com) Die Verbindung zwischen Gerät und PC
wird mit einem Handelsüblichen USB zu USB mini Kabel (AC0003) hergestellt. Der Deckel
des USB Anschlusses am Gerät kann mit einer Münze geöffnet werden.
Einstellungen in der HW4 Software werden im Dokument E-M-HW4v3-F2-022_10 genauer
beschrieben.
Problembehandlung
Fehler Problem Lösung
E02 Temperatur-Messwert ist zu
niedrig Platzieren Sie das Messgerät
in einer normalen Umgebung
E03 Temperatur-Messwert ist zu hoch Platzieren Sie das Messgerät
in einer normalen Umgebung
E31 Temperatur-Sensor beschädigt Gerät zurück zur Reparatur
E04 Fehler in der Temperatur-Messung Platzieren Sie das Messgerät
in einer normalen Umgebung
E11 RH Kalibrierungs-Fehler Wiederholen Sie die Feuchte Kalibration
E33 Schaltung beschädigt Gerät zurück zur Reparatur
Technische Daten
Batterie-Typ 1 x CR2
Batterielebensdauer 3 Jahre (bei 5 min Log Intervall
Betteriezustands-Anzeige Ja (HW4-Software und Display / LED Anzeige)
Mess- und Einsatzbereich 0…100 %rF / -20...70 °C
Genauigkeit bei 23°C ±5 °C ±3.0% rF / ±0.3 °C
Speicherkapazität HL-1D: 16‘000 Messwertpaare (%rF + °C)
TL-1D: 32‘000 Messwerte (°C)
Log Intervall 30 s bis 24 h
Display LCD 2 Zeilen, Aufl ösung von 1er Dezimalstelle
LED Anzeige 2 LED’s
LED rechts blinkt grün bei Datenaufzeichnung
LED links blinkt rot bei Grenzwerten oder schwacher
Batterie
Schutzgrad des Gehäuses HL-1D: IP 67 (Elektronik)
TL-1D: IP67
Gewicht 85 g
FDA- / GAMP-Kompatibilität Konform
Abmessungen 90 x 60 x 23 mm
23 90
60
