Figure 2. rear connector pin assignments, Figure 3. typical alarm circuit diagrams – KEPCO HSF 50W Series User Manual

Page 3

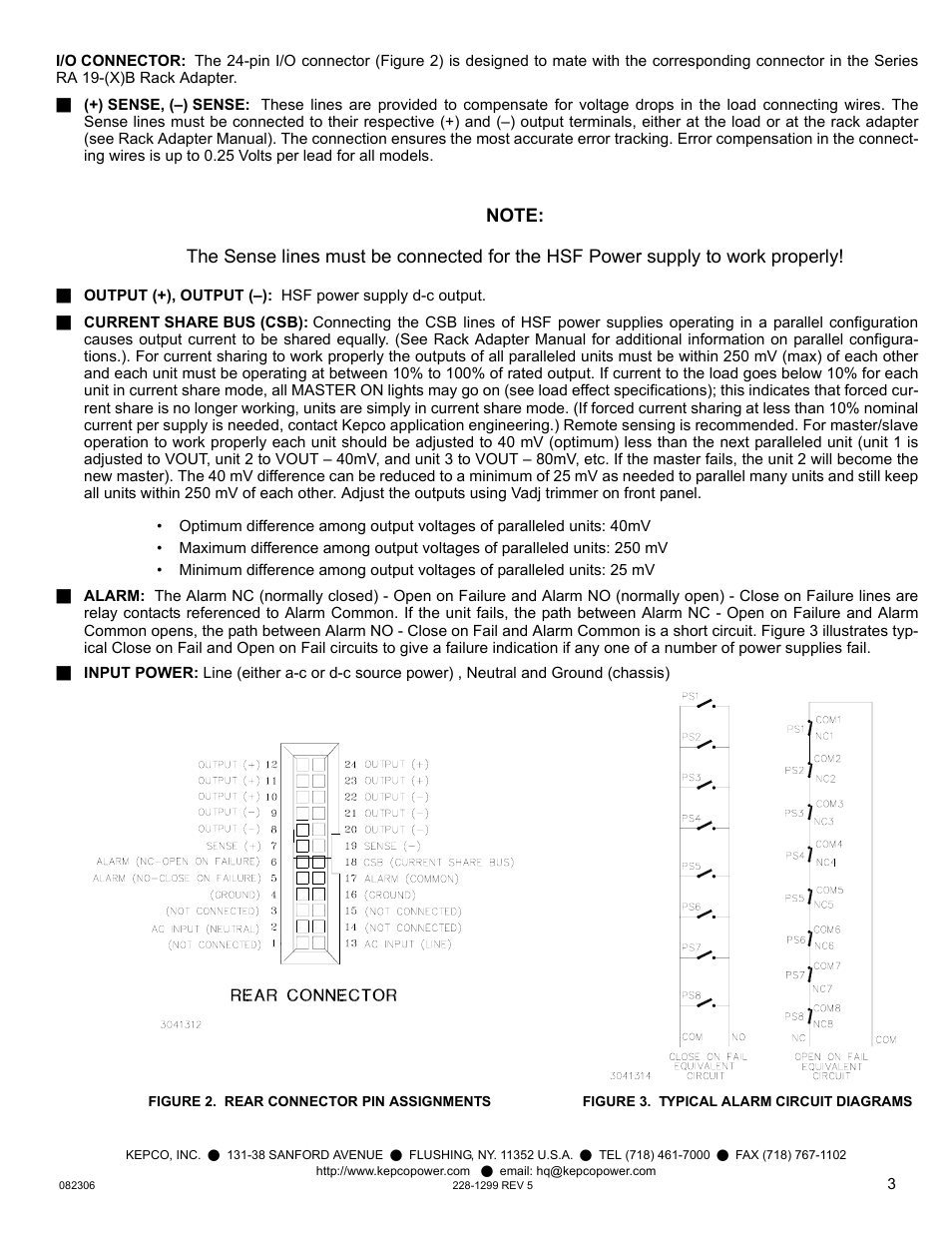

Figure 2. rear connector pin assignments, Figure 3. typical alarm circuit diagrams | KEPCO HSF 50W Series User Manual | Page 3 / 4 Figure 2. rear connector pin assignments, Figure 3. typical alarm circuit diagrams | KEPCO HSF 50W Series User Manual | Page 3 / 4
