HT4012
DE - 14
4.3.6. Dioden Test
ACHTUNG
Vor jeder Widerstandsmessung in einem Schaltkreis schalten Sie die
Versorgungsspannung vom Prüfschaltkreis ab und entladen Sie alle
Kondensatoren.

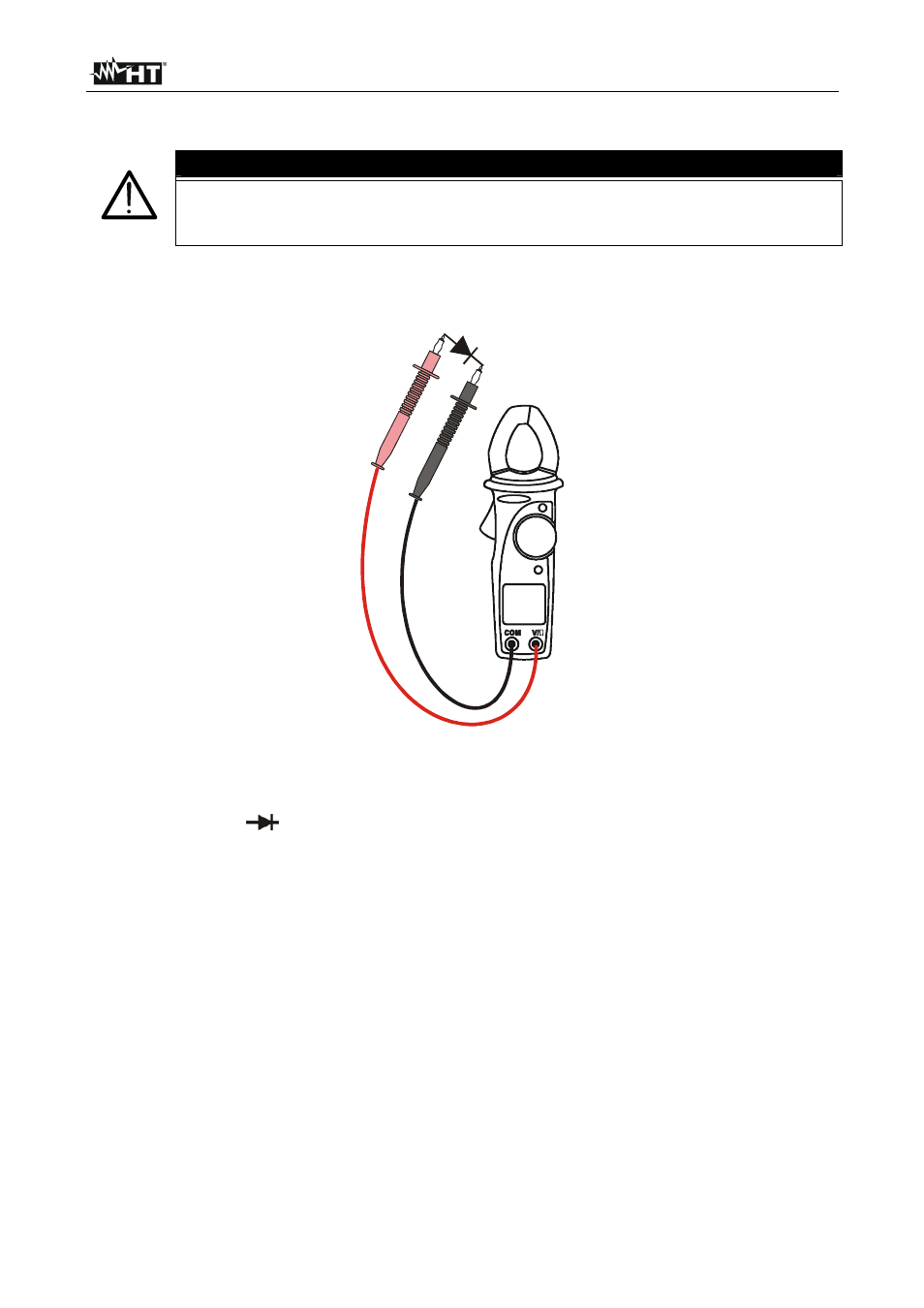

Fig. 9 Dioden Test
1. Wählen Sie die
Funktion.
2. 2. Verbinden Sie die Meßleitungen mit den Eingangsbuchsen, der rote Stecker mit
der V/
Ω Buchse und den schwarzen Stecker mit der COM Buchse. (s. Abb. 9).
3. 3. Verbinden Sie die rote Meßspitze mit der Anoder der Diode und die schwarze
Messspitze mit der Katode der Diode.
4. Der Messwert wird entsprechend angezeigt.
