HT4012
IT - 14
4.3.6. Prova diodi
ATTENZIONE
Prima di effettuare una qualunque misura di resistenza accertarsi che il
circuito in esame non sia alimentato e che eventuali condensatori presenti
siano scarichi.

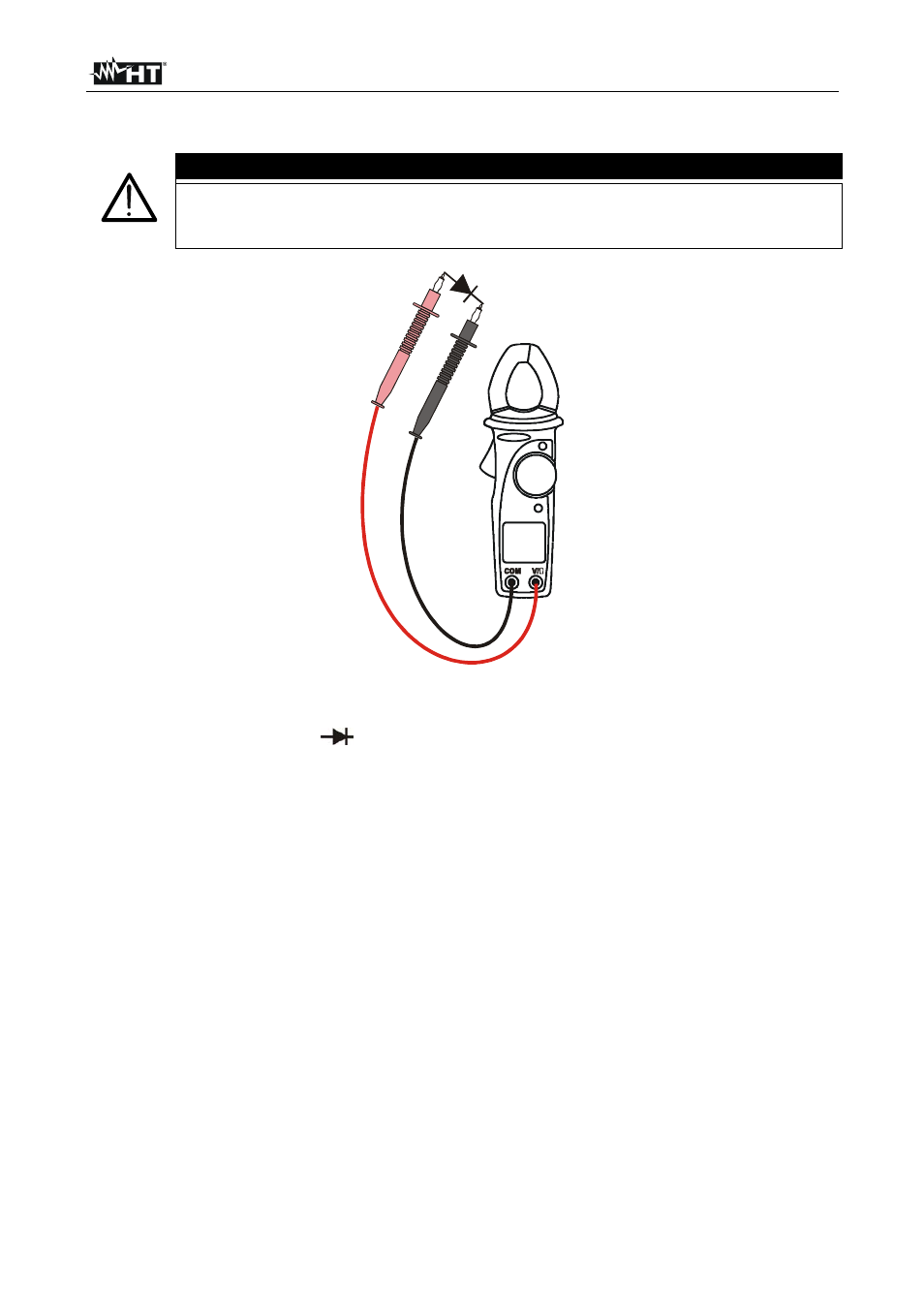

Fig. 9: Utilizzo della pinza per il test su diodi
1. Selezionare la funzione “
”.
2. Inserire il cavo rosso nel terminale di ingresso V/
Ω e il cavo nero nel terminale di
ingresso COM, come mostrato in Fig. 9.
3. Connettere il puntale rosso all’anodo del diodo e il puntale nero al catodo.
4. La corrispondente tensione di soglia della giunzione P-N è mostrata a display.
