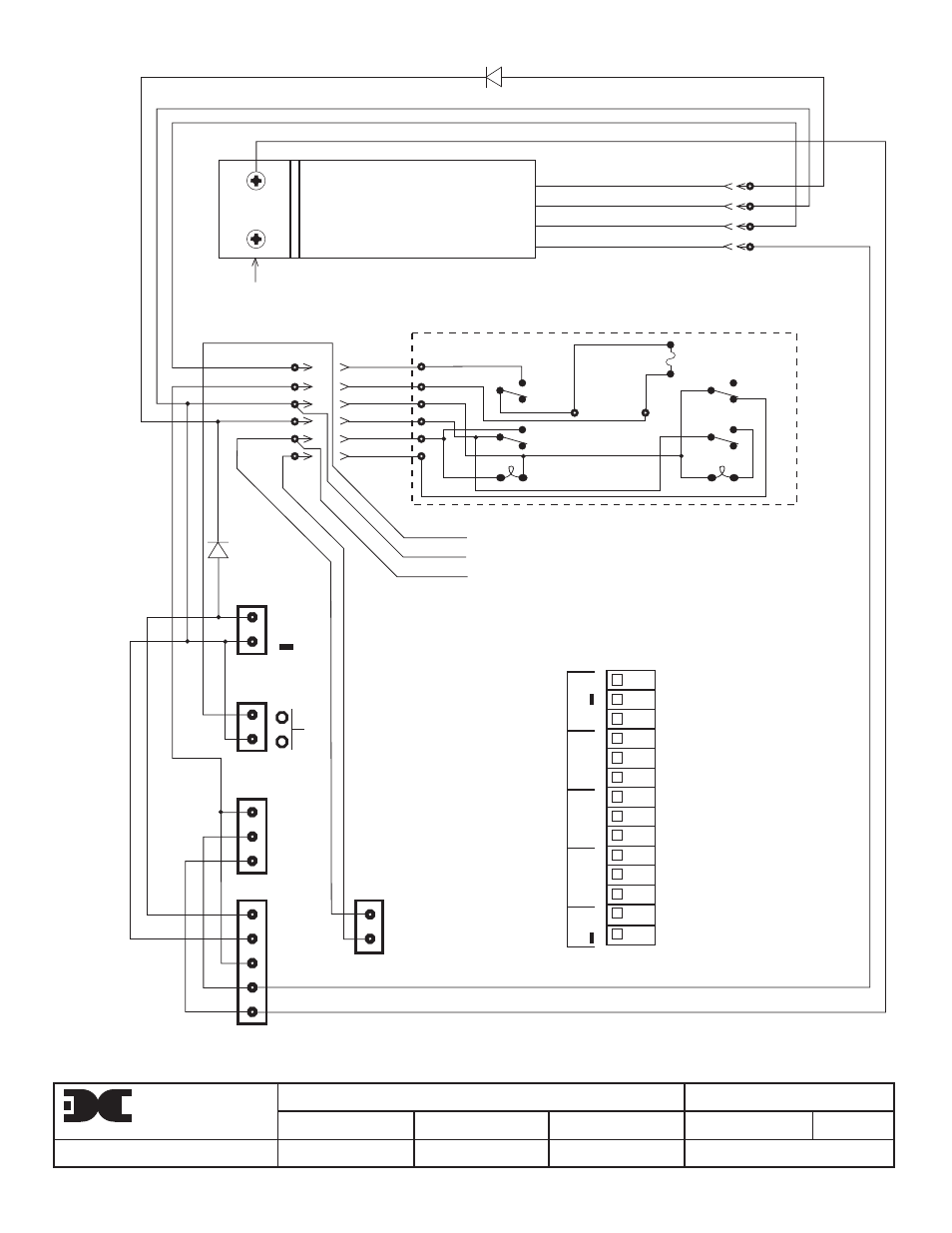

210A-FB SCHEMATIC/WIRING DIAGRAM

730.01A

1

2 AMP

ALARM

DISABLE

POWER

SWITCH PCB

L1 IN

COMMON

+IN

+OUT

DISABLE

COMMON BUS

RESET BUS

+ POWER BUS

+

DC IN

RESET

AC IN

L1

L2

GND

+

DC

COM

L1

L2

GND

ALARM

POWER

TYP. MODEL 10A CONTROLLER TERMINALS

+

DC

COM

COIL

POWER

16 GA.-WHT to PS L2

16 GA.-BLK

16 GA.-BLK

16 GA.-RED

16 GA.-RED

16 GA.-BLK

16 GA.-BLK

16 GA.-BLK

+

SENSOR

MA

NC

NO
C

NO

NC
C

NO

NC
C

+

F

AUL

T

HIGH

LOW

4-20MA

12-4-90

POWER SUPPLY

POWER SUPPLY BRACKET

CHASSIS GND

16 GA.-BLK to PS L1

16 GA.-BLK to PS DC COM

16 GA.-RED to PS DC +

L1 OUT

16 GA.-BLK
