presión en el filtro. Suelte las tuercas de compresión y
desconecte las uniones de la tubería. Remueva el filtro
entero por debajo del fregadero y muévelo para un area
fuera de la casa donde se puede reemplazar el carbono si
hace una suciedad. Desenrosque la cabeza del distribuidor
del tanque y tire el tubo distribuidor para fuera. Vací el
carbono y la grava dentro de un recipiente apropiado y lave
todas las piezas.
Vuelva a ensamblar la unidad al colocar el tubo distribuidor
nuevo (incluído en el paquete mineral 136227) en el centro
del tanque y cubra el extremo superior del tubo con cinta
adhesiva para enmarcar para evitar la entrada de grava y
carbono en el tubo. Usando el paquete mineral, vacie grava
y después el carbono dentro del tanque manteniendo el tubo
distribuidor en el centro de la abertura del tanque. Remueva
la cubierta del tubo distribuidor y vuelva a instalar la cabeza
del distribuidor.
Ahora se puede volver a instalar el filtro por debajo del
fregadero siguiendo las instrucciones para la instalación.
Refiérase a las Instrucciones Para Poner en Operación
antes de usar el filtro. Note, que es aconsejable registrar la
fecha de substitución del carbono para futuras referencias.
IMPORTANTE: Al comenzar a usar el filtro, quedarán
atrapadas burbujas de aire en el agua, lo cual puede
ocasionar que el agua tenga una apariencia lechosa.
Esta situación es normal e inofensiva y no deberá durar
más que unos cuantos días, dependiendo de la cantidad
de agua que se utilice.
4
REGISTRO PARA REEMPLAZO DE CARBONO
Fecha Original de la
Instalación
Fecha de
Reemplazo
Fecha de
Reemplazo
Fecha de
Reemplazo
Fecha de
Reemplazo
Linea de Agua Fría
Union ①
Tubería de Polietileno
➁
Tubo
Distribuidor ➄
Carbono
Activado
Grava
Válvua de
Cierre
Tanque ➅
➂ Tubo Múltiple ➂
Línea de Agua
Caliente
Tubería de
Polietileno ➁
Union ①
Linea de
Agua Fría
Tubo Múltiple ➃

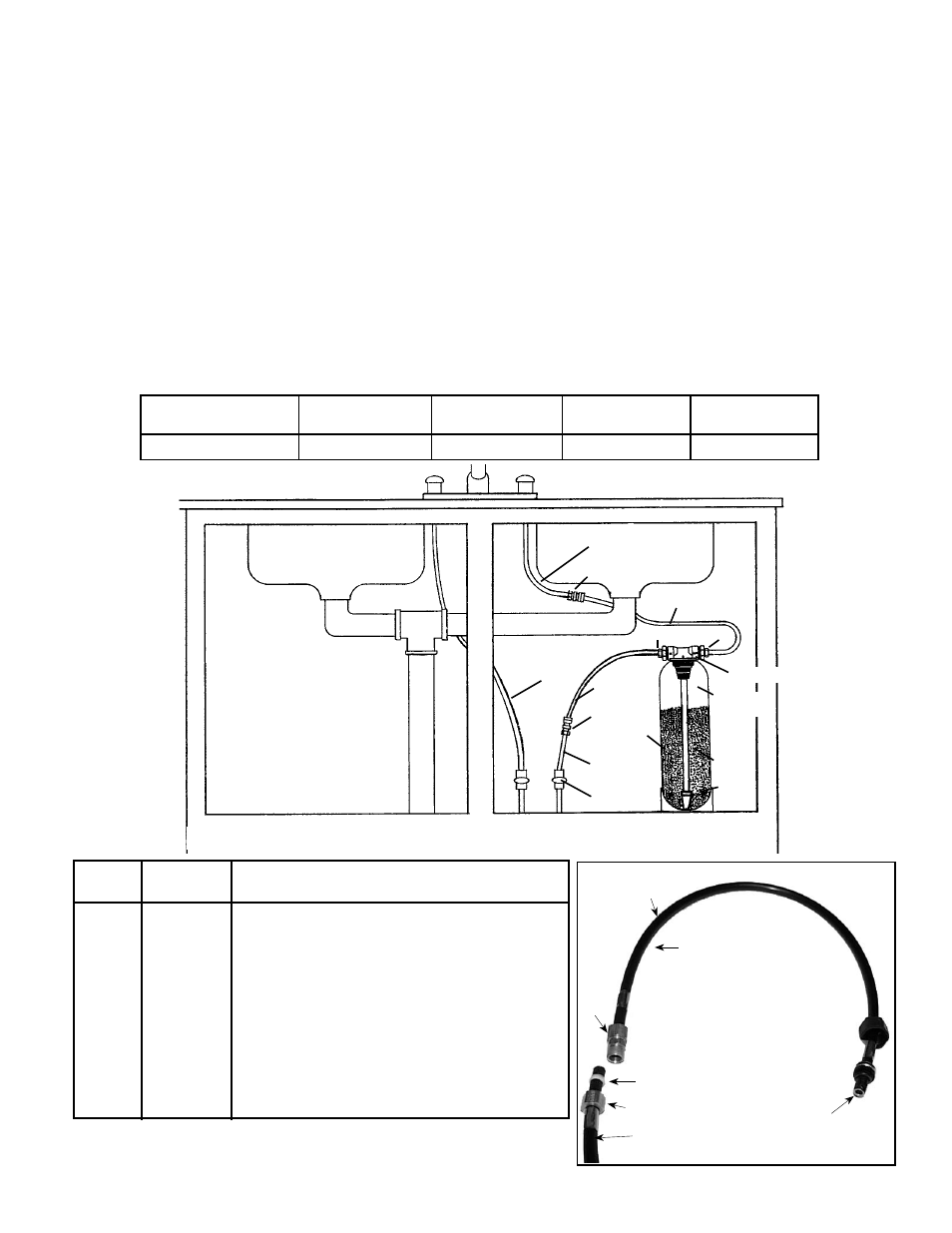

Ilustración de Instalación (Figura 1)
Número Número De
La Pieza
Descripción
1
2
3
4
5
6
7
136237
136236
136235
020088
136950
136232
136227
127737
131120
023053 Unión 3/8” compresión x 3/8” compresión (Figura 1)
Tubo de polietileno 3/8” D.E. x 2 pies (Figura 1)
Unión 3/4” NPT x 3/8” compresión (Figura 1)
Tubo múltiple/cesta (Figura 1)
Distribuidor (Figura 1)
Tanque mineral/base (6 x 18) (Figura 1)
Juego de Relleno de Carbono (Figura 1)
Ferrul/plástico 3/8” (Figura 2)
Inserto/tubo (Figura 2)
Ensamblaje del tubo (Figura 2)
Figura 2
Union
Inserto de
Tubo
Tubería
Tubería
Tuerca de Compresión
(Latón)
Ferrul
Ensamblaje del tubo (7)
