ShelterLogic 70423 8 x 8 x 8 Shed-in-a-Box User Manual
Page 19
Page 19
05_70423_G3
A1
c1
c2
c3
A2
B1
B2
B3

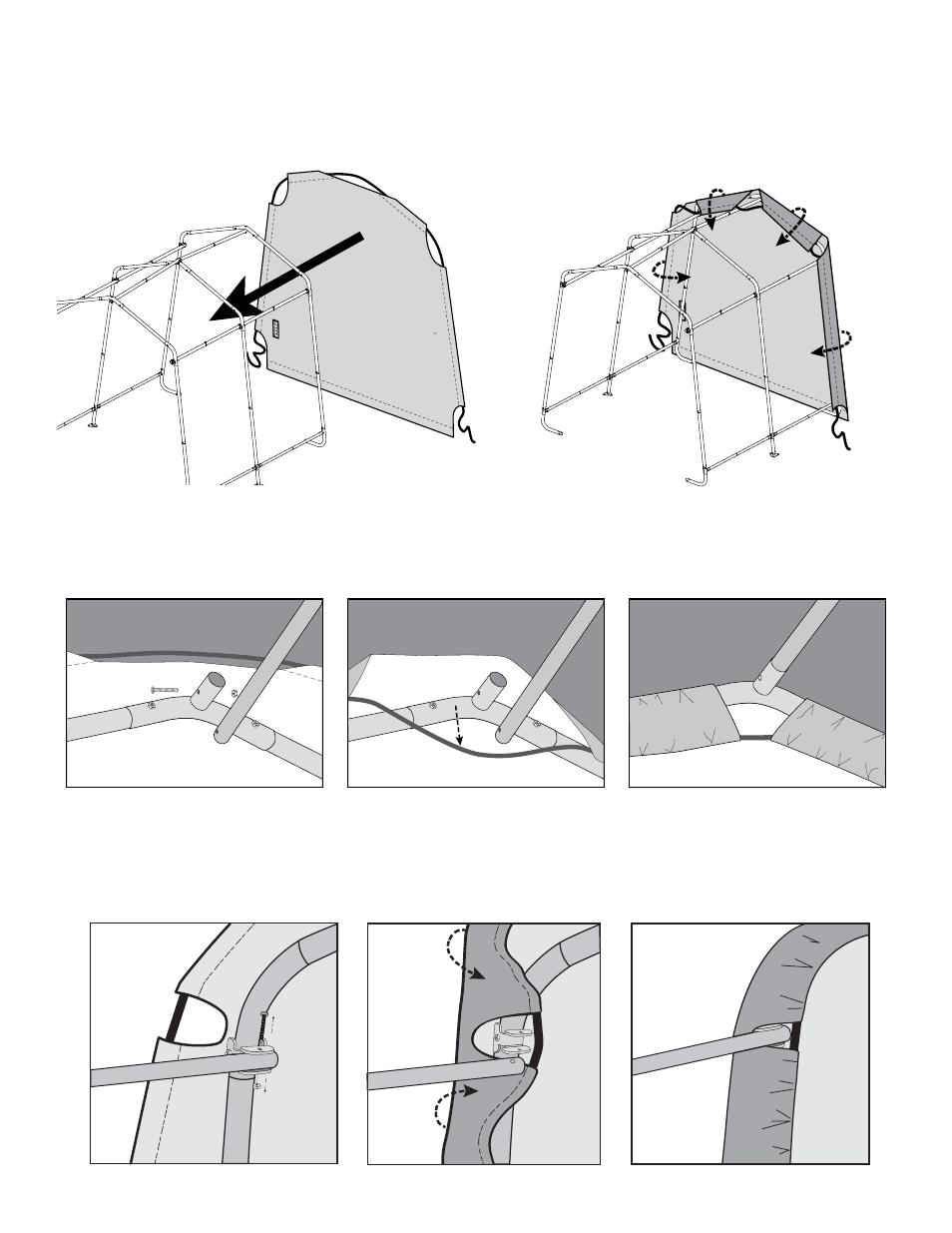

7. instAller le pAnneAU De porte et le pAnneAU Arrière
A. (1)
Placez le panneau d’extrémité au centre de la partie supérieure de l’abri en orientant la surface interne blanche
vers l’intérieur de l’abri.
(
2)
Faites passer le rebord du panneau en tissu autour de la nervure d’extrémité en aligner
les rails latéraux dans les trous déjà découpés dans le tissu.
B. (1)
Débranchez le rail supérieur (tuyaux horizontaux allant de l’avant à l’arrière de la partie supérieure de l’abri) de la
nervure d’extrémité.
(
2)
Tirez sur le panneau d'extrémité dessus de l'extrémité thoracique et de l'insérer à travers les
trous dans le tissu.
(
3)
Rebranchez la traverse supérieure à la nervure d’extrémité.
C.
(1) Débranchez les rails latéraux à la nervure d’extrémité. Laissez le ShelterLock
®
3X attachée la nervure avec le boulon.
(2) Tirez sur le panneau d'extrémité dessus de l'extrémité thoracique et de l'insérer à travers les trous dans le tissu.
(3) Rebranchez les rails latéraux à la nervure d’extrémité.
