ShelterLogic 70423 8 x 8 x 8 Shed-in-a-Box - Manual (Page 16)

Page 16 05_70423_G3
01010
801293 / 800704
03032
e
10115
13202
01011
01010
10115
13201
01010
01011

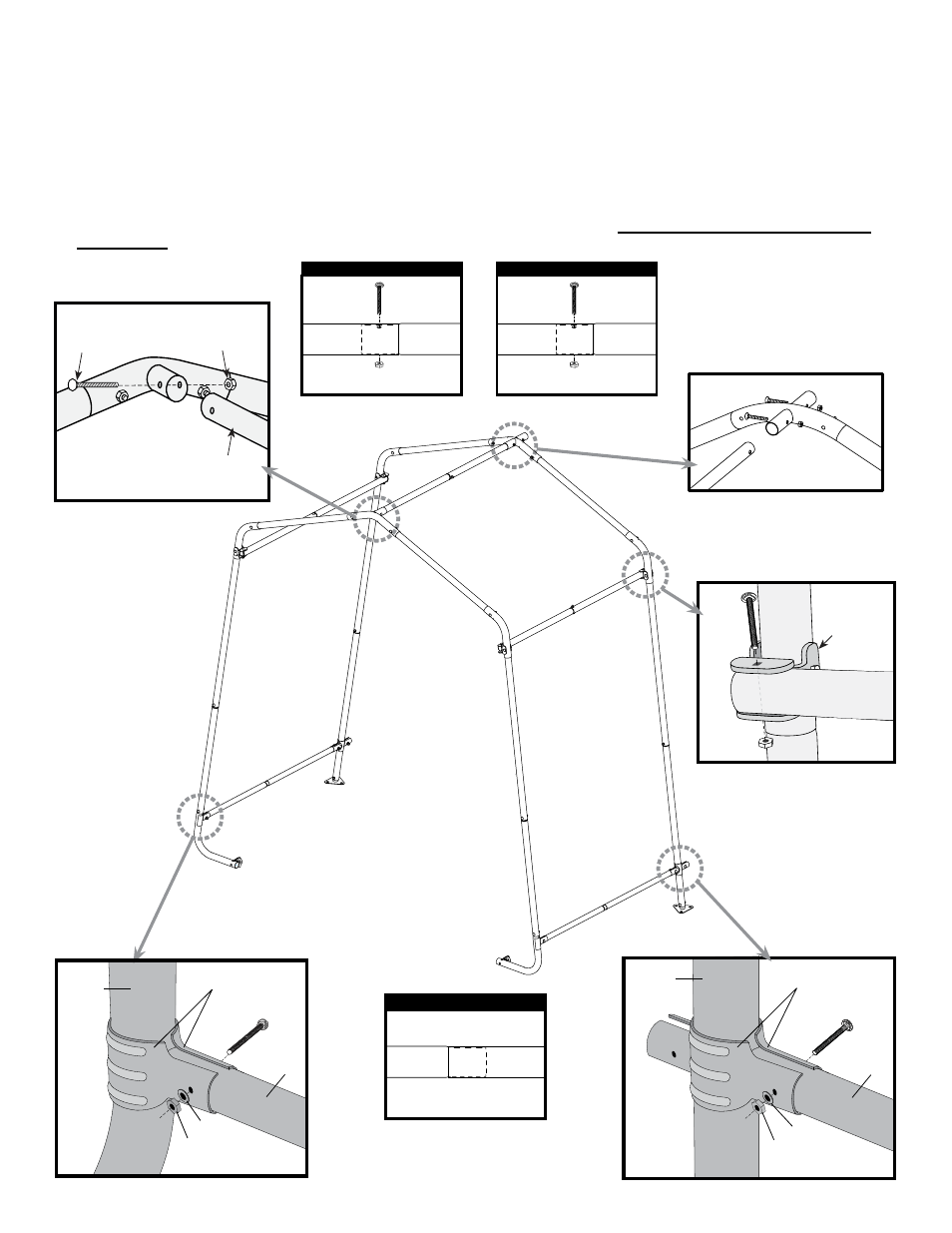

A. Assemblez 2 Côte Rails de Transversale comme le montre l’illustration.
B. Assemblez 1 Rail de Transversale Haut en utilisant des pièces comme indiqué.
C. Assemblez 2 Rails de Couverture comme le montre l’illustration.
D. Connectez les 2 Côte Rails de Transversale à la Shelterlock
® 3X (800938).
E. Connectez le rail de Transversale Haut lors de la 3 - et 4-voies Connecteurs comme indiqué.
F. Placez un rail de toile à chaque pied et fixez-le avec une pince de toile comme le montre l’illustration. Faites
glisser les rails de toile jusqu’à ce qu’ils se trouvent à 8 pouces du sol. Serrez ces boulons À LA MAIN
seulement!
Assemblez Rails de Couverture
B
A
B
A
Assemblez les Traverses Côte Assemblez les Traverses Haut
13345
800704
801293
800704
13344
800704
800704 801293
10115
01010
13345 13344
Aucun boulon à ce raccord
c
c
c
D
F F
800938
01010
801277
03032
01010
800704
13345
13344
e
3. connecteZ nerVUre eXtréMité AVAnt à nerVUre MilieU
Rail de
Transversale
Rail de
Couverture
Nervure
Centrale
Nervure
d’extrémité
Rail de
Couverture
A
800703
800703
800704 800703
10115
01010
03032
