36 685945 (SP)
Requisitos eléctricos . . .
(Enchufe de tres terminales de 120 voltios, 60 Hertz con conexión de tierra)
NOTA: El diagrama de cableado se encuentra en el gabi-
nete de control.
Instrucciones para la conexión a
tierra
La lavadora deberá conectarse a tierra. La conexión a
tierra reduce los riesgos de descargas eléctricas en caso
de mal funcionamiento o averías eléctricas, al crear una
ruta de menor resistencia para la corriente eléctrica. La
lavadora tiene un cordón con un conductor de tierra del
equipo y un enchufe de tierra de tres terminales. Este
enchufe deberá conectarse directamente a un
tomacorriente debidamente instalado y conectado a tierra
según los códigos y ordenanzas locales.
No realice modificaciones en el enchufe que trae la
lavadora. Si el enchufe no entra en el tomacorriente,
contrate los servicios de un electricista calificado para
que instale el tomacorriente adecuado.
NOTA: Llame a un electricista calificado para que
revise la polaridad del receptáculo de pared. Si la
lectura del voltaje es distinta a la que aparece en la
ilustración, el electricista debe solucionar el
problema.
Para reducir el riesgo de causar un incendio,
o de sufrir una descarga eléctrica o lesiones
personales, todo el cableado y las
conexiones a tierra DEBEN cumplir con la
última edición del Código eléctrico de los
EE. UU. ANSI/NFPA 70 y los reglamentos
locales que puedan ser aplicables. Es
responsabilidad del consumidor hacer que
un electricista revise el cableado y los
fusibles para asegurarse de que la
lavandería cuente con la energía eléctrica
adecuada para que funcione la secadora.
W050S
ADVERTENCIA
D009IS1B
NO SOBRECARGUE LOS CIRCUITOS
NO UTILICE ADAPTADOR
NO UTILICE CORDÓN DE EXTENSIÓN
La conexión indebida del conductor de tierra
del equipo representa un riesgo de descarga
eléctrica. Consulte a un técnico de
mantenimiento o electricista calificado si no
está seguro de que la lavadora está
debidamente conectada a tierra.
W216S
ADVERTENCIA

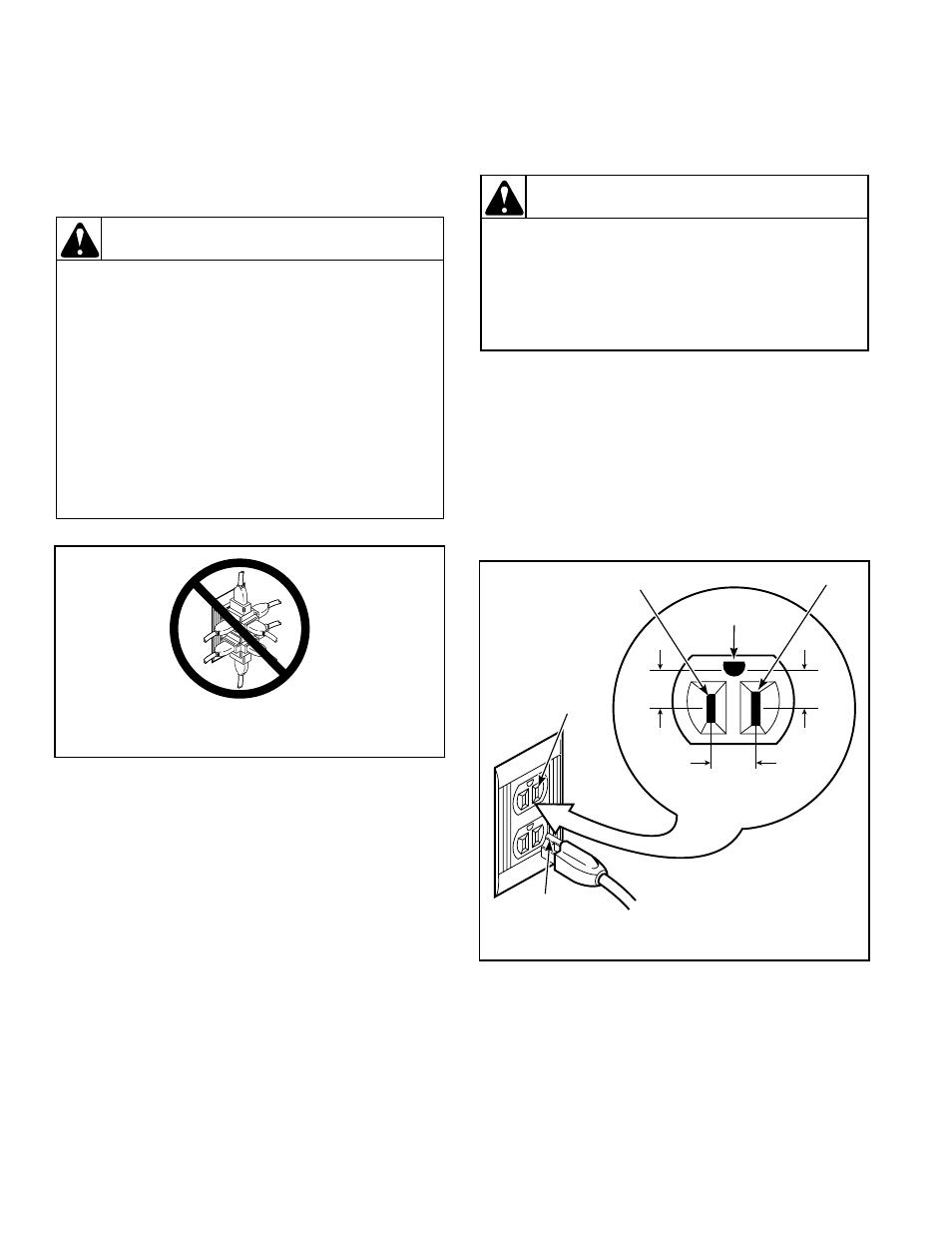

D090IS1A
CIRCUITO
CONECTADO
A TIERRA DE 3
CONDUCTORES,
ESTÁNDAR,
120 VOLTIOS
Y 60 HERTZIOS
LADO
NEUTRAL
PATILLA
REDONDA
DE CONEXIÓN
A TIERRA
CONEXIÓN
A TIERRA
NEUTRAL L1
0
VCA
115
±
12
VCA
115
±
12
VCA
