AXIS 221/223M Guía de instalación Página 39
ESPAÑOL ESPAÑOL
ESPAÑOL
Conexión de los cables
1. Conecte la cámara a la red con un cable de red blindado.
2. También puede conectar dispositivos de entrada/salida externos, como dispositivos de
alarma. Para obtener más información sobre los pines de conectores de terminales,
consulte la página 47.
3. Como opción, puede conectar un altavoz activo o un micrófono externo (sólo AXIS
223M).
4. Conecte la alimentación utilizando uno de los métodos especificados en la lista que
aparece a continuación:
• PoE (corriente a través de Ethernet). Si está disponible, se detecta automáticamente
cuando el cable de red está conectado (consulte la ilustración anterior).
• Conecte la fuente de alimentación para interiores suministrada al conector de
alimentación* de la cámara.
• El bloque de conectores de alimentación de 3 pines del panel trasero. Consulte la
ilustración que aparece más abajo.
5. Compruebe que los indicadores LED anuncian las condiciones adecuadas. Para obtener
información más detallada, consulte la tabla que aparece abajo. Tenga en cuenta que
algunos LED pueden deshabilitarse y apagarse.

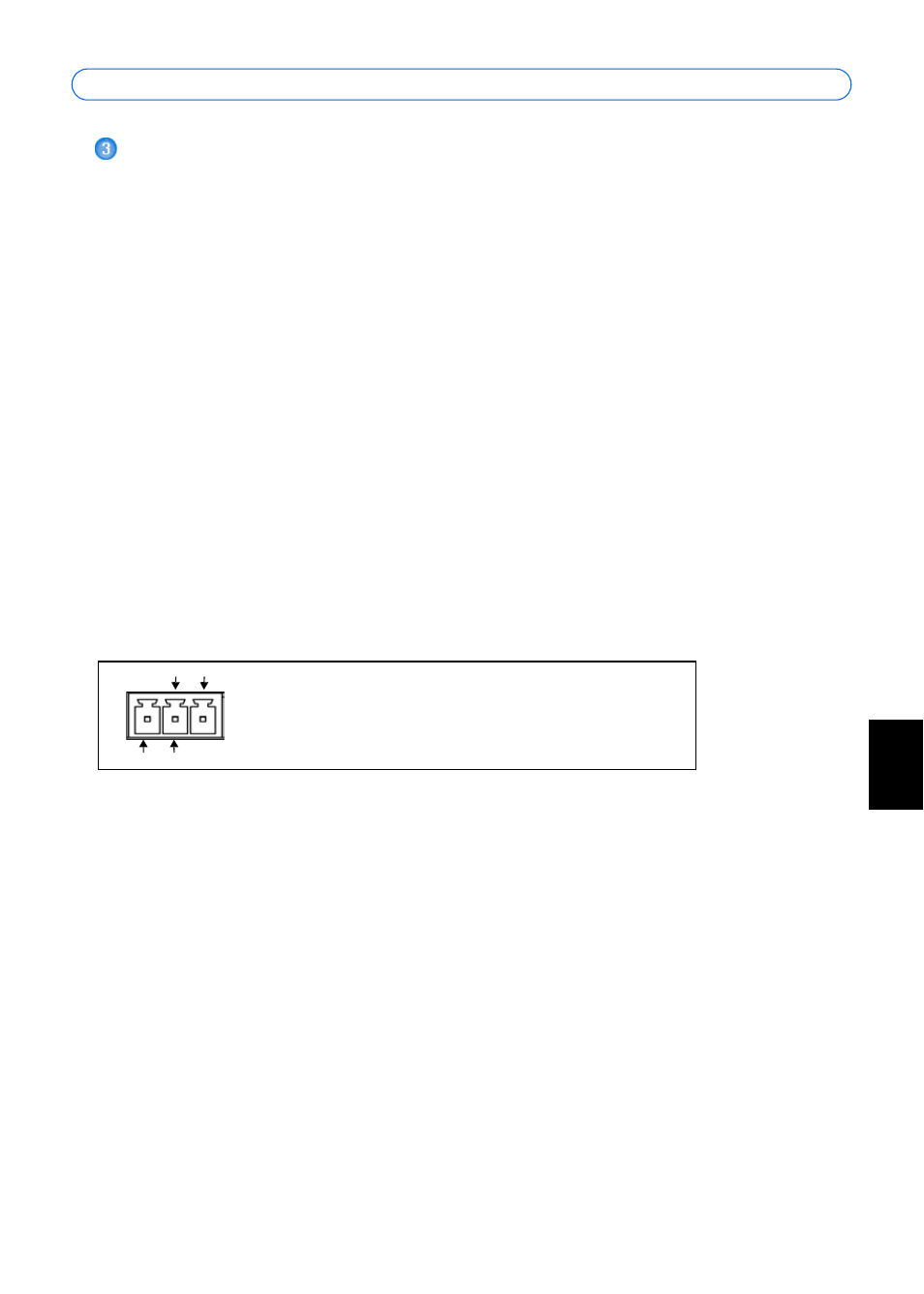

Bloque de conectores de alimentación de 3 pines
* utilice únicamente el alimentador PS-K suministrado
GND CC+
Conecte la alimentación CC (7-24V) a los pines 1 y 2.
Conecte la alimentación CA (10-24V) a los pines 2 y 3.
CA CA
1 2 3
