FRANÇAIS
F
R
A
N
FRAN
ÇÇ
A
IS
AIS
INSTALLATION DU CORPS DE BONDE
15
12
13
16
14
FONCTIONNEMENT DES ROBINETS

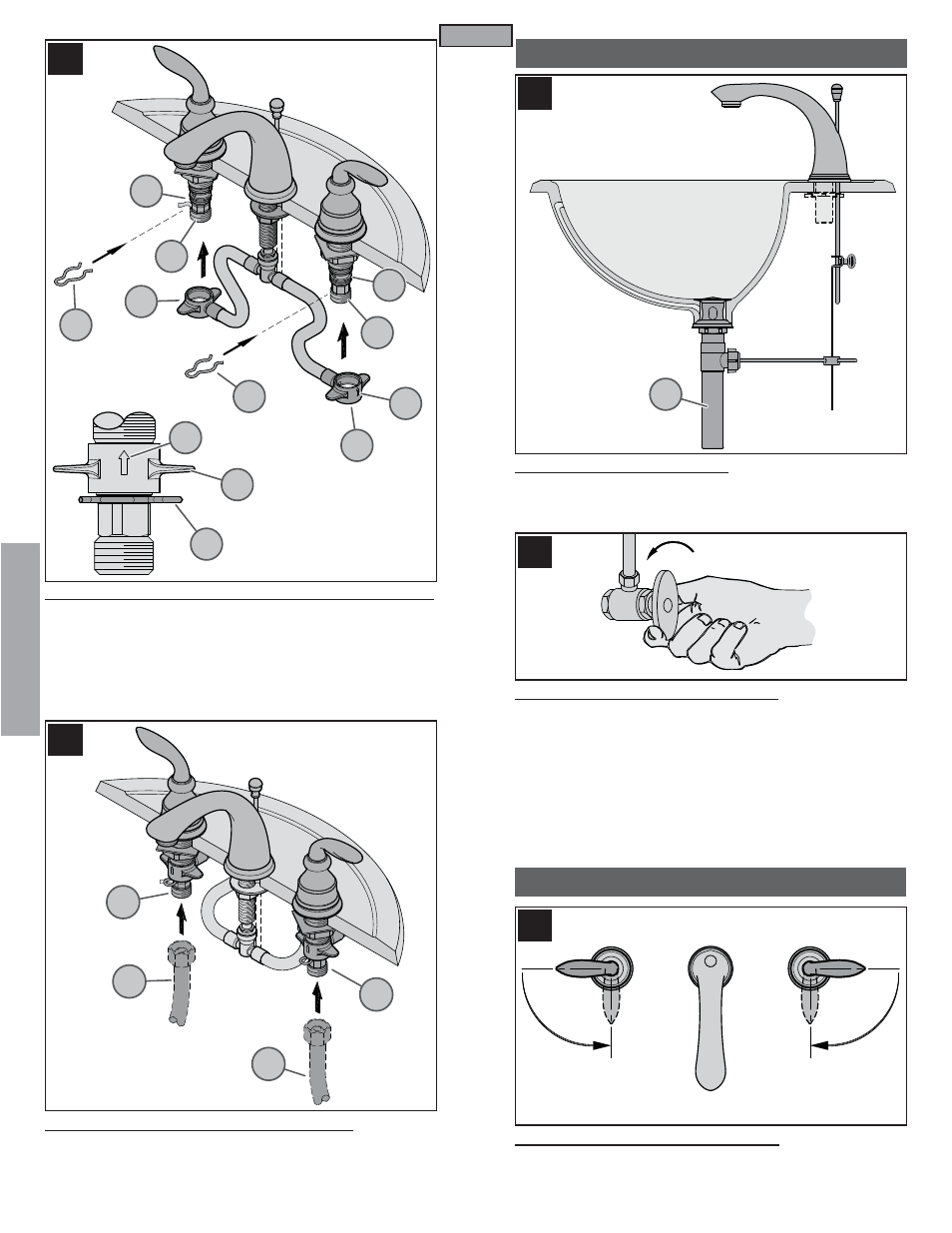

12 RACCORDEMENT DES TUYAUX AUX CORPS DE ROBINETS
Glisser les raccords d’embouts (12A) avec des fl èches (12D) se dirigeant vers le haut
sur les corps de robinets (12B). Pousser les raccords (12A) à fond vers le haut jusqu’à
ce qu’ils soient bien en place. Faire attention de ne pas endommager les joints toriques
(12C). Placez les attaches (12E) en place sur les corps de robinets (12C) pour fi xer es
raccords d’embouts (12A).
13 RACCORDEMENTS DES ARRIVÉES D’EAU
Reliez l’arrivée d’eau (13A) aux entrées du robinet (13B). Les canalisations d’alimentation
d’eau chavole entrent á l’admission gauche. Les canalisations d’alimentation d’eau froide
entrent á l’admission droite.(Tuyaux d’arrivée d’eau ne sont pas incluses.) Veuillez suivre
les instructions du fabricant quand installant les robinets d’arrivée.
14 INSTALLATION DE LA BONDE
Installez et adapte le corps de bonde (14A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde.
15 MISE EN SERVICE DU MÉLANGEUR
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifi er le dessus et le
dessous du lavabo pour voir s’il y a des fuites.
16 FONCTIONNEMENT DES ROBINETS
Robinet d’EAU FROIDE : fermeture-sens antihoraire, ouverture-sens horaire; Robinet
d’EAU CHAUDE : fermeture-sens horaire, ouverture-sens antihoraire.
Note : Il doit purger le robinet avant d’ouvrir les valves (consultaz au pas 17).
12
OUVERT OUVERT
FROIDE CHAUDE
13B
13A
13B
13A
12A
12A
12D
12D
12B
12B
12C
12C
12A
12E
12E
12E
14A
CHAUDE
FROIDE
