FRANÇAIS
F
R
A
N
FRAN
ÇÇ
A
IS
AIS
8 10
9
13

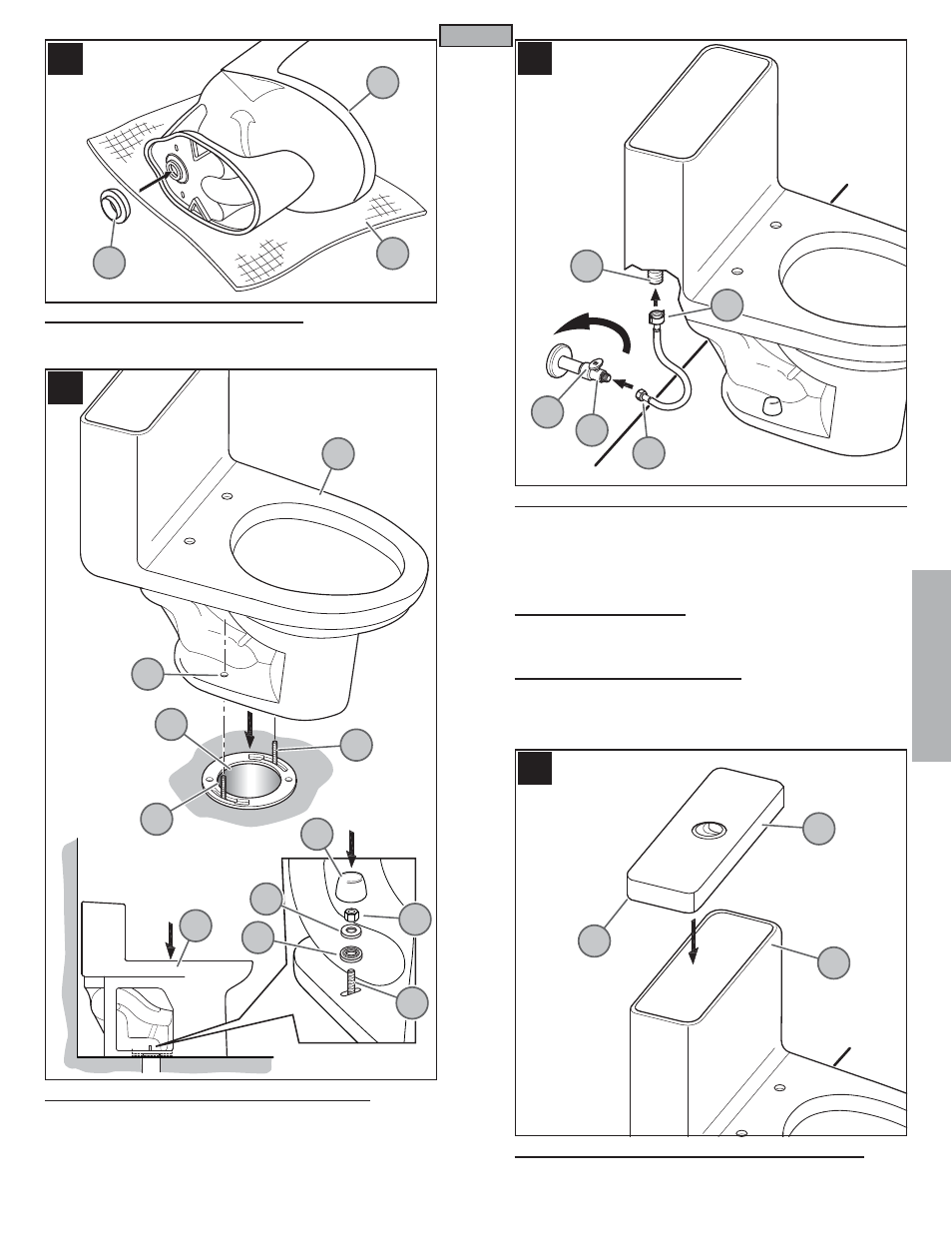

8 INSTALLATION DU TIMBRE DE CIRE
Tournez soigneusement la toilette (8A) latérale . Sur une surface rembourrée (8B).
Placez le joint d’étanchéité en cire (8C) fermement sur la sortie de la cuve de toilette.
9 INSTALLATION DE LA CUVETTE DE TOILETTE
A. Placez la base de la toilette (9A) sur le trou de sortie des eaux usées (9B) avec les
boulons en T (9C) passés dans les trous de fi xation (9D).
B.
Placez la rondelle de plastic (9E) et la rondelle de métal (9F) sur les boulons en T
(9C). Serrez les écrous de montage (9G) sur les boulons en T .
Mise en garde : ne serrez pas trop les vis!
Embarquant les couvercles en plastic (9H) sur les boulons et les écrous tel que montré.
10 CONNEXION DE LA CONDUITE D’ALIMENTATION EN EAU
Appliquez du ruban de plomberie sur les raccords fi letés en respectant les instructions
du fabricant. Fixez l’écrou de la longue conduite (10C) à la tige de la chasse d’eau (10D)
située à l’arrière de la cuvette de toilette. Raccordez l’écrou de la petite conduite (10A)
sur le robinet d’alimentation en eau (10B). Ouvrez le robinet d’alimentation en eau (10B)
en tournant la poignée (10E) dans le sens antihoraire.
11 PLOMBERIE INTERNE
Le réservoir est livré préassemblé avec le mécanisme de chasse d’eau. (Certains
ajustements peuvent être requis).
12 MISE EN MARCHE DE L’UNITÉ
Ouvrez le robinet d’alimentation en eau principale et vérifi ez s’il y a des fuites.
13 INSTALLATION DU COUVERCLE DU RÉSERVOIR
Placez le couvercle du réservoir (13A) sur le dessus du réservoir (13B). Assurez-vous
que la bordure du couvercle (13C) recouvre le dessus du réservoir (13B).
11
8A
8B
8C
9F
9G
9C
9H
9E
9A
9A
9B
9C
9C
9D
10D
10A
10B
10E
10C
13A
13B
13C
OUVRIR
