Pfister A40-LNFCA - Manual (Page 3)

7 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verifique que
no hay fugas por abajo y arriba del fregadero.
8 SUSTITUCION DEL CARTUCHO (Fig.C)
(cerrar l’instalación hídrica) Destornillar la palanca de mando
(1), sacar la manilla (2), destornillar el capuchón (3) y la
virola de apriete (4), luego sacar el cartucho (6). Destornillar
el seguro manilla (5) y enroscarlo en el nuevo cartucho.
Introducir el cartucho y montar todo procediendo en el
sentido inverso, cerciorándose de limpiar las superficies
en contacto con las guarniciones de retención. Enroscar la
virola (4) para garantizar el cierre y permitir un movimiento
suave de la manilla.
9 LIMPIEZA DEL AIREADOR (Fig.D)
Es aconsejable efectuar la limpieza periódica del aireador
para evitar que se acumulen residuos y caliza que con el
pasar del tiempo son la causa de una gradual disminución
del caudal. Para desmontar el aireador (1), destornillarlo
y limpiar el filtro (2) quitando las impurezas, montar de
nuevo en el sentido inverso, cerciorándose de posicionar
correctamente la junta (3).
Español: Gracias por haber comprado este producto Price
Pfister. Todos los productos Price Pfister están diseñados
cuidadosamente y son sometidos a pruebas en la fábrica para ser
utilizados sin problemas bajo condiciones normales. Este producto
es fácil de instalar con herramientas básicas y nuestras instrucciones
ilustradas fáciles de seguir. Si usted tiene cualesquiera preguntas
con respecto a este producto, vea el Info en la página anterior.
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente
todas las instrucciones. Price Pfister recomienda llamar a un
profesional si no se está seguro acerca de cómo instalar este
producto. Este producto debe instalarse de acuerdo a los
códigos de plomería y de construcción locales y estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las
válvulas de suministro de agua. Generalmente se encuentran
debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie
completamente la superficie del fregadero.
3 INSTRUCCIONES PARA EL MONTAJE
En caso de presiones de ejercicio superiores a 5 BAR (75
PSI), se aconseja el uso de un reductor de presión. Antes
de efectuar el montaje, se aconseja vaciar las tuberías del
agua caliente y fría para evitar que suciedad y pequeñas
impurezas comprometan el funcionamiento del grifo.

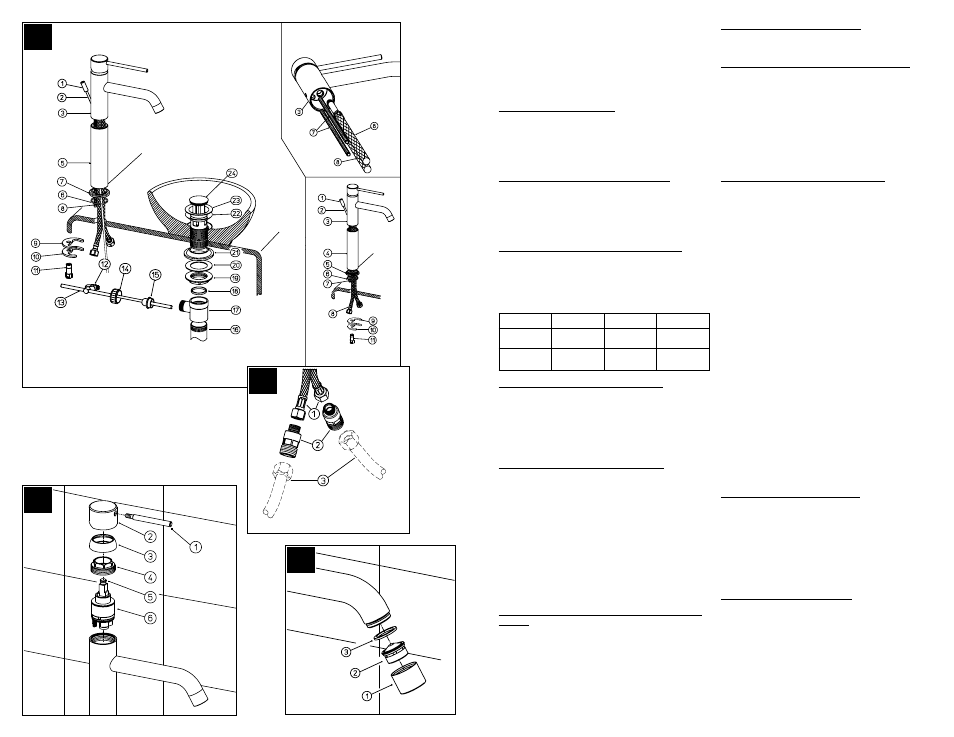

4 INSTALACION DEL GRIFO (Fig.A)
Instalar los pernos roscados (7) y los tubos de alimentación
(8) en el cuerpo del grifo (3). Introducir el caño prolongador
(4), el disco de asiento (5) y el o-ring (6) e introducir el grifo
en el agujero del lavamanos. Controlar la posición del o-ring
(6). Ensartar la guarnición moldeada (9) y la brida (10) en los
pernos roscados (7). Fijar el grifo con los tirantes (11).
5 MONTAJE DEL DESAGÜE (Fig.A)
Insira o dreno (23) com a gaxeta cônica (22) no furo para
esgotamento (se necessário, use selante entre o dreno e a
pia), prenda então usando a porca (19), colocando a arruela
(21) e flange (20) no meio. Aparafuse a luva vertical (16) no
corpo do esgoto (17) e todo este conjunto no dreno (23),
colocando a arruela (18) no meio. Coloque a haste com
esfera (13), posicionando a peça redonda (15) conforme
mostra a figura, prendendo então com a porca (14). Insira a
haste de controle (2) com o botão (1) no corpo da torneira,
conectando-a com a haste de esgotamento usando a
braçadeira (12) e ajuste então o posicionamento do tampão
do dreno (24).
6 CONEXIONES DE SUMINISTRO DE AGUA
(Fig.B)
Conecte las líneas del suministro de agua (1) a las entradas
del grifo (2). Las líneas de suministro de agua caliente se
instalan en la entradada izqueierda. Las líneas de suministro
de agua fría se instalan en la entrada derecha. (Se aconseja
el uso de llaves paso con filtro (3)). (Las líneas de suministro
no son incluidas.) Siga por favor las instrucciones del
fabricante al instalar las líneas de fuente.
PRECAUCIÓN: Mantenimiento
CÓMO DESARMAR
1. El almacén donde compró su grifo podría tener repuestos
disponibles.
2. Cuando no hay repuestos disponibles, sírvase escribir o
llamar al departamento de servicio al consumidor de Price
Pfister.
3. Siempre antes de efectuar algún trabajo en su grifo,
cierre el agua y elimine la presión.
NOTA: Cuidado del Acabado
Instrucciones para limpieza:
Para limpiar y hacer brillar las manijas y el acabado decorativo
use solamente un paño suave y húmedo. El uso de pulidores,
detergentes, limpiadores abrasivos, solventes orgánicos o ácidos
puede provocar daños. ¡El uso de algo más que un paño suave
y húmedo invalida nuestra garantía!
Acabados especiales:
Los productos con acabados que contienen porcelana u otras
substancias similares no son aceptables para áreas públicas ni
para usos comerciales. ¡Su instalación bajo tales circunstancias
es bajo el riesgo del usuario!
Alimentación Aconsejada Máxima Minima
Temperatura
agua caliente
65 Cº (150ºF) 80 Cº (175ºF) 15 Cº (60ºF)
Presión de
ejercicio
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
D
A
C
B
CALIENTE
FRIA
