Abastecimento Sugestão Máximo Mínimo
Temperatura da
água quente
65 Cº (150ºF) 80 Cº (175ºF) 15 Cº (60ºF)
Pressão de
operação
3 BAR (44PSI) 5 BAR (73PSI) 0,5 BAR (7PSI)
Português: Obrigado por comprar este produto da Price
Pfister. Todos os produtos da Price Pfister são fabricados
com cuidado e testados na fábrica para proporcionar o uso
sem problemas a longo prazo sob condições normais. É fácil
instalar este produto usando ferramentas básicas e nossas
instruções ilustradas, fáceis de seguir. Se tiver alguma
dúvida sobre este produto, consulte as informações na
página anterior.
1 ANTES DE CONTINUAR
ADVERTÊNCIA: Leia completamente todas as instruções
antes de continuar. A Price Pfister recomenda que você
chame um profissional se não se sentir seguro para instalar
este produto!
Este produto deve ser instalado de acordo com todos os
códigos locais e estaduais para encanamentos hidráulicos
e construção.
2 DESLIGUE A ÁGUA
Localize as entradas de abastecimento da água e feche os
registros de água. Em geral, estão debaixo da pia ou perto
do hidrômetro. Se estiver trocando uma torneira existente,
remova a torneira antiga da pia e limpe completamente a
superfície da pia.
3 INSTRUÇÕES PARA MONTAGEM
Para pressões de operação superiores a 5 BAR (75 PSI),
recomenda-se o uso de um redutor de pressão. Antes de
continuar a montagem, recomendamos a limpeza dos
encanamentos de água quente e fria para evitar acúmulo de
sujeira capaz de prejudicar o funcionamento da torneira.

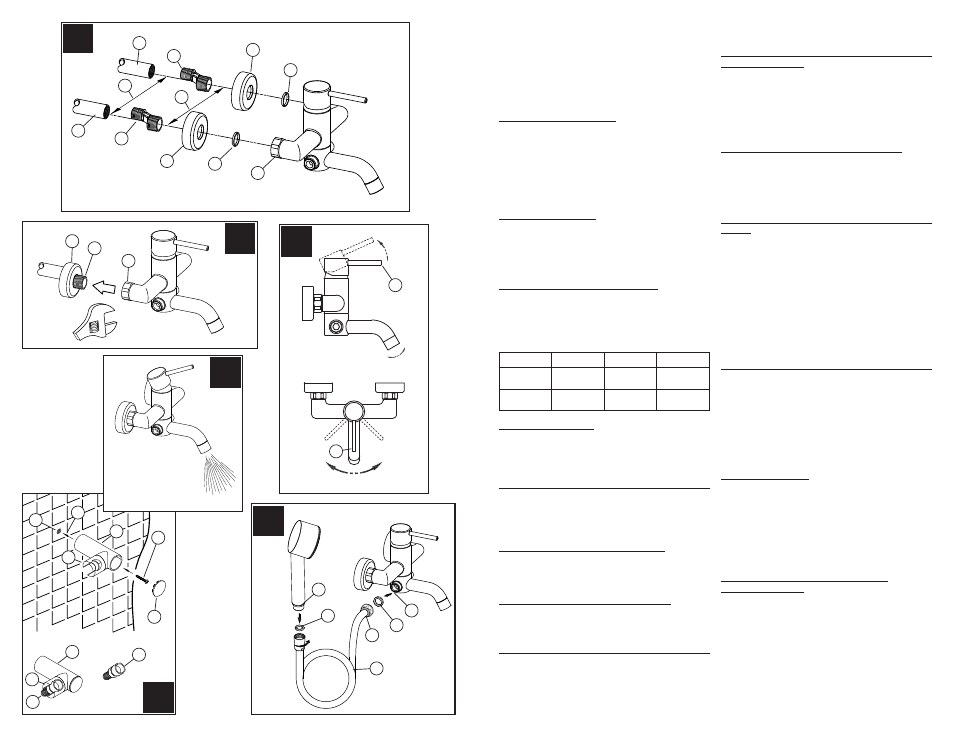

4 LARGURAS (Fig.A)
O adaptador excêntrico em ‘S’ (1) acomoda uma variedade
de larguras (2) desde 133,35 mm até 165,10 mm (5 1/4” até
6 1/2”). A distância entre os centros para o adaptador em 'S’
(3) deve ser de 149,23 mm (5 7/8”).
5 INSTALAÇÃO DO ADAPTADOR TIPO ‘S’ (Fig.A)
Aplique fita de vedação tipo bombeiro em todos os niples
rosqueados conforme instruções do fabricante. Aperte
manualmente os adaptadores em ‘S’ (1) nos tubos de
alimentação (4) projetados para fora da parede.
6 MONTAGEM DA TORNEIRA (Fig.A)
Insira as arruelas (5) dentro das porcas de acoplamento (6).
Aperte manualmente o tampão da parede (7), prendendo-o
no adaptador em ‘S’(1).
7 INSTALAÇÃO DA TORNEIRA (Fig.B)
Aperte com chave as porcas de acoplamento (1), prendendo-
as nos adaptadores em S (2). Ajuste o tampão da parede (3)
para que fique encostado à parede acabada.
8 FUNCIONAMENTO DO REGISTRO (Fig.C)
Ao levantar a manivela da haste (1), o registro será acionado
deixando a água escoar. A vazão de água aumentará se
continuar a levantar a manivela da haste (1). Ao girar a
manivela da haste no sentido anti-horário, a temperatura
da água diminuirá até escoar somente água fria. Ao girar a
ATENÇÃO: Manutenção
DESMONTAGEM
1. As peças de reposição podem estar disponíveis na loja
onde comprou a sua torneira.
2. Se as peças de reposição não estiverem disponíveis,
escreva ou ligue para o serviço de atendimento de
consumidores da Price Pfister.
3. Sempre feche a água e diminua a pressão antes de
trabalhar na sua torneira.
OBSERVAÇÃO: Cuidados com o acabamento
Instruções de limpeza:
Para todas as hastes de comando e acabamentos decorativos,
use somente um pano úmido macio para limpar e dar brilho. O
uso de produtos para polimento, detergentes, abrasivos para
limpeza, ácido ou solventes orgânicos podem provocar danos.
O uso de algo que não seja um pano úmido macio anulará
a nossa garantia!
Acabamentos especiais:
Produtos de acabamento contendo porcelana ou substâncias
semelhantes não serão aceitáveis para áreas públicas ou uso
comercial. O risco da instalação destes tipos de acabamento
será do usuário!
manivela da haste no sentido horário, a temperatura da água
aumentará até escoar somente água quente.
9 BICA DA BANHEIRA E ATIVAÇÃO DA DUCHA
PORTÁTIL (Fig. F)
A configuração normal faz a água escoar da bica da
banheira ao acionar a haste de comando. Para acionar a
ducha portátil, aperte o botão (7) no lado direito da base
da bica. Isto vai transferir o fluxo de água da bica para a
ducha portátil. O funcionamento do registro descrito no item
8 continua válido.
10 LIMPEZA DAS TUBULAÇÕES (Fig.D)
Após concluir a instalação, abra os registros de abastecimento
de água e ligue a torneira. Deixe escoar as águas quente e
fria durante pelo menos um minuto até retirar toda a matéria
estranha da tubulação. Enquanto estiver escoando a água,
verifique se há vazamentos.
11 INSTALAÇÃO DO GANCHO NA PAREDE
(Fig.E)
Faça um furo com diâmetro de 1/4” (1). Para instalação com
parafuso prisioneiro, faça um furo com diâmetro de 1/8” e
não use a ancoragem (2). Insira a ancoragem (2) dentro
do furo (1), batendo até ficar rente à parede. Coloque na
parede a peça de montar na parede (3) e insira o parafuso
de montagem (4) através do furo para montagem na parede
(1) e aperte até que a peça de montagem na parede (3) fique
rente com a parede. (Não aperte demais!) Insira a tampa
frontal (5) dentro da peça de montagem na parede (3). A
mangueira da ducha (6) fica pendurada no gancho a peça de
montagem na parede (7), conforma mostra a figura.
12 MONTAGEM DA DUCHA PORTÁTIL (Fig.F)
Certifique-se de que as arruelas de borrachas (1 e 2) foram
inseridas dentro da peça do adaptador (3) e na peça especial
da entrada (4). Conecte a mangueira flexível (5) na parte
inferior da torneira, como mostra a figura. Aparafuse o braço
da ducha (6) na mangueira flexível (5).
